Кольца стопорные внутренние

Принцип осевой фиксации: Роль и назначение внутренних стопорных колец

В конструкции практически любого сложного механизма возникает задача надежной осевой фиксации деталей на валах или в отверстиях. Подшипники, втулки, шестерни и другие компоненты должны быть четко спозиционированы и защищены от смещения вдоль своей оси под действием рабочих нагрузок, вибрации или силы тяжести. Традиционные методы, такие как создание буртиков, использование гаек или винтов, часто являются материалоемкими, усложняют конструкцию и увеличивают габариты узла. Именно здесь на сцену выходит гениальное по своей простоте и эффективности решение — кольцо стопорное внутреннее. Этот небольшой, но критически важный элемент крепежа предназначен для установки в предварительно проточенную канавку внутри отверстия (например, в корпусе редуктора или гильзе цилиндра), создавая искусственный, но чрезвычайно прочный упорный буртик. Он надежно фиксирует деталь, предотвращая ее осевое перемещение. Стандартом, определяющим конструкцию, размеры и материалы таких колец, является немецкий DIN 472, аналогом которого в российской системе является ГОСТ 13943-86. Понимание принципа их работы — первый шаг к тому, чтобы правильно выбрать и купить кольца стопорные внутренние для решения конкретной инженерной задачи, а широкий ассортимент компании «РезиноМир» в Москве позволяет найти подходящий вариант для любого применения.

Конструкция, материалы и покрытия: Из чего состоит надежность

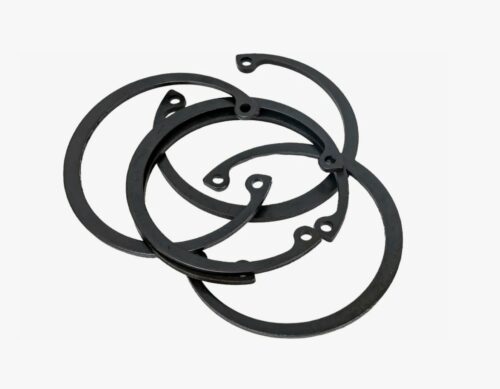

Внутреннее стопорное кольцо по DIN 472 представляет собой эксцентрическую пружинную шайбу, то есть его радиальная ширина непостоянна по окружности. Это сделано для того, чтобы после установки в канавку кольцо создавало равномерное давление по всей своей окружности, обеспечивая плотную и надежную посадку. Ключевой конструктивной особенностью являются два технологических отверстия на концах кольца, расположенные в специальных выступах, называемых «ушками». Эти отверстия предназначены для захвата специальным инструментом — съемником (щипцами), который сжимает кольцо для его монтажа в отверстие.

Материал и покрытие стопорного кольца — это не опция, а ключевой параметр, определяющий его прочность, упругость и способность противостоять коррозии. Ошибка в выборе может привести к разрушению крепежа и аварийному отказу всего узла.

Основой для производства стопорных колец служат высокоуглеродистые пружинные стали, такие как 65Г (по ГОСТ) или C67, C75 (1.1248) по европейским стандартам. Эти материалы обладают высокой упругостью и прочностью, позволяя кольцу многократно сжиматься и разжиматься без остаточной деформации. Для эксплуатации в агрессивных средах (влага, химические реагенты) применяются нержавеющие стали, чаще всего марок A2 (AISI 304) и A4 (AISI 316). Они уступают пружинным сталям в упругости, но обеспечивают непревзойденную коррозионную стойкость. Для защиты углеродистых сталей от ржавчины используются различные типы покрытий:

• Фосфатирование или оксидирование: Создает на поверхности тонкую защитную пленку черного или серого цвета, пропитанную маслом. Обеспечивает базовую защиту от коррозии при хранении и в условиях умеренной влажности.

• Цинкование: Нанесение слоя цинка (часто с последующей пассивацией) обеспечивает надежную электрохимическую защиту стали от коррозии даже при появлении царапин. Это наиболее распространенный вариант для стандартных условий эксплуатации.

Прецизионный монтаж и демонтаж: Технология правильного использования

Долговечность и надежность фиксации стопорным кольцом на 80% зависят от правильности его установки. Использование неподходящего инструмента или нарушение технологии неизбежно приведет к повреждению кольца, канавки или сопрягаемой детали. Основным инструментом для работы с внутренними кольцами является специальный съемник (щипцы) с прямыми или изогнутыми губками, работающий на сжатие.

Процесс монтажа:

1. Подготовка: Убедитесь, что канавка в отверстии чистая, без заусенцев и металлической стружки.

2. Захват кольца: Вставьте кончики щипцов в технологические отверстия на «ушках» кольца.

3. Сжатие: Плавно сожмите рукоятки инструмента. Кольцо уменьшится в диаметре. Важно не переусердствовать, чтобы не вызвать пластическую деформацию — сжимать нужно ровно настолько, чтобы кольцо свободно прошло в отверстие.

4. Установка: Аккуратно введите сжатое кольцо в отверстие до уровня канавки.

5. Фиксация: Плавно отпустите рукоятки щипцов. Кольцо должно с характерным щелчком разойтись и плотно сесть в свою канавку. Проверьте визуально и с помощью отвертки, что кольцо полностью сидит в канавке по всей окружности.

Распространенные ошибки при монтаже:

• Использование отверток, молотка или подручных средств вместо специального съемника. Это почти гарантированно повредит кольцо или посадочное место.

• Чрезмерное сжатие кольца, приводящее к потере упругих свойств.

• Повторное использование демонтированного кольца. В процессе работы и демонтажа кольцо испытывает нагрузки, которые могут привести к накоплению усталости в металле. Повторная установка категорически не рекомендуется.

Расчет и подбор: Ключевые параметры и размеры по DIN 472

Чтобы правильно купить кольца стопорные внутренние, необходимо точно знать параметры посадочного места. Основным размером, по которому идентифицируется кольцо, является его номинальный диаметр D, который соответствует диаметру отверстия, в которое оно устанавливается. Однако для обеспечения надежной фиксации не менее важны размеры самой канавки.

Канавка — это фундамент для стопорного кольца. Несоответствие ее глубины или ширины требованиям стандарта сведет на нет все преимущества самого качественного крепежа и приведет к его срезу под нагрузкой.

Ключевые параметры для подбора:

• Диаметр отверстия (D): Основной размер, по которому заказывается кольцо (например, кольцо DIN 472 D=40 мм).

• Диаметр канавки (d2): Он должен быть больше номинального диаметра D. Глубина канавки определяет, насколько сильно кольцо будет выступать, формируя упорный буртик.

• Ширина канавки (m): Должна быть немного больше толщины самого кольца (s) для обеспечения свободной посадки без заклинивания.

• Толщина кольца (s): Определяет его прочность на срез.

Ниже приведена таблица с примерами размеров для некоторых распространенных типоразмеров колец по стандарту DIN 472.

Специалисты компании «РезиноМир» помогут вам точно подобрать кольца по вашим чертежам или фактическим замерам, обеспечив полное соответствие требованиям стандарта.

Ассортимент и заказ в Москве: Почему выбирают «РезиноМир»

Когда перед производством или ремонтной службой встает задача купить кольца стопорные внутренние в Москве, на первый план выходят три фактора: качество продукции, наличие на складе и компетентность поставщика. Компания «РезиноМир» предлагает своим клиентам комплексное решение, отвечающее всем этим требованиям. В нашем каталоге представлен полный размерный ряд внутренних стопорных колец по DIN 472 / ГОСТ 13943-86, изготовленных как из пружинной, так и из нержавеющей стали.

Мы осуществляем строгий входной контроль качества, проверяя геометрию, материал и покрытие каждой партии, чтобы вы были уверены в надежности приобретаемого крепежа. Благодаря большим складским запасам в Москве, мы готовы оперативно отгрузить как небольшие партии для ремонтных нужд, так и крупные оптовые заказы для серийного производства. Наши технические специалисты всегда готовы предоставить консультацию, помочь с подбором аналогов, расшифровать маркировку и порекомендовать оптимальный тип кольца для ваших условий эксплуатации. Заказывая продукцию в «РезиноМир», вы получаете не просто товар, а уверенность в бесперебойной и безопасной работе вашего оборудования.

Часто задаваемые вопросы

Вопрос: В чем принципиальное отличие внутреннего кольца (DIN 472) от наружного (DIN 471)?
Ответ: Они являются зеркальным отражением друг друга. Внутреннее кольцо DIN 472 предназначено для установки в отверстие и работает на расширение (пружинит наружу). Его «ушки» с отверстиями смотрят внутрь. Наружное кольцо DIN 471 предназначено для установки на вал и работает на сжатие (пружинит внутрь). Его «ушки» смотрят наружу. Для них требуются разные типы съемников (для одного — на сжатие, для другого — на разжатие).

Вопрос: Можно ли повторно использовать стопорное кольцо после демонтажа?
Ответ: Категорически не рекомендуется. Во время первого монтажа и эксплуатации кольцо испытывает рабочие нагрузки и может получить микродеформации. При демонтаже оно также подвергается напряжению. Повторная установка такого «уставшего» кольца не гарантирует надежной фиксации и может привести к его разрушению под нагрузкой.

Вопрос: Что делать, если кольцо не защелкивается в канавке?
Ответ: Немедленно прекратите монтаж. Возможные причины: неправильно подобран размер кольца (слишком большое), неправильно проточена канавка (недостаточная глубина или ширина), наличие в канавке грязи или заусенцев, либо кольцо было чрезмерно сжато и потеряло упругость.

Вопрос: Какое кольцо выбрать для пищевого или медицинского оборудования?
Ответ: Однозначно из нержавеющей стали, чаще всего A4 (AISI 316). Эта сталь обладает высокой стойкостью к кислотам, щелочам и дезинфицирующим растворам, что является обязательным требованием для таких отраслей.

Вопрос: Как оформить заказ на кольца в компании «РезиноМир»?
Ответ: Вы можете связаться с нашим отделом продаж в Москве по телефону или электронной почте, указанным на сайте. Сообщите нашим специалистам требуемый номинальный диаметр (D) по DIN 472, материал и необходимое количество. Мы оперативно обработаем вашу заявку, выставим счет и организуем доставку.
