Шариковые радиально-упорные подшипники

Восприятие комбинированных нагрузок: Принцип действия радиально-упорных подшипников
Когда на вал одновременно действуют и радиальные (перпендикулярно оси), и осевые (вдоль оси) нагрузки, обычный радиальный шарикоподшипник работает на пределе своих возможностей. Его конструкция не предназначена для восприятия значительных осевых сил. С другой стороны, упорный подшипник не способен нести радиальную нагрузку. Для решения этой сложной, но распространенной инженерной задачи были созданы подшипники шариковые радиально-упорные. Их гениальность заключается в особой геометрии: дорожки качения на внутреннем и наружном кольцах смещены относительно друг друга вдоль оси подшипника. Это создает так называемый угол контакта (α) — угол, под которым нагрузка передается от одной дорожки качения к другой через шарики. Именно наличие этого угла позволяет подшипнику эффективно воспринимать как радиальную, так и значительную осевую нагрузку в одном направлении. Эта способность делает их незаменимыми в высокоскоростных и высокоточных узлах, таких как шпиндели станков, насосы, компрессоры и редукторы, где требуется жесткая фиксация вала. Если вы хотите купить подшипники шариковые радиально-упорные в Москве, понимание их принципа работы — ключ к выбору правильного компонента для вашего оборудования.

Угол контакта и классификация: От чего зависит производительность
Угол контакта является определяющей характеристикой радиально-упорного подшипника. Чем больше этот угол, тем выше способность подшипника воспринимать осевую нагрузку, но при этом несколько снижается его радиальная грузоподъемность и предельная скорость. Стандартные углы контакта составляют 15° (суффикс C), 25° (A или A5), 30° (A3) и 40° (B).

Угол контакта — это не просто геометрический параметр, а фундаментальная характеристика, определяющая баланс между осевой грузоподъемностью и скоростными возможностями подшипника. Выбор угла контакта является ключевым проектным решением.

Основные типы радиально-упорных подшипников:

Однорядные: Наиболее распространенный тип. Воспринимают осевую нагрузку только в одном направлении. Из-за этого они практически всегда устанавливаются парно, чтобы обеспечить фиксацию вала в обе стороны.

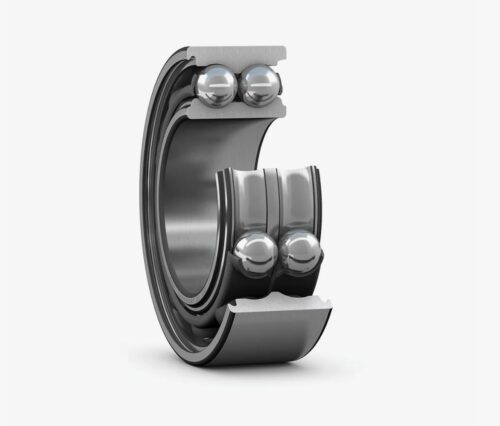

Двухрядные: Конструктивно представляют собой два однорядных подшипника, смонтированных по О-образной схеме («спина к спине») в одном общем корпусе. Они способны воспринимать осевые нагрузки в обоих направлениях, обладают высокой жесткостью и компактностью. Идеальны для насосов, редукторов и печатного оборудования.

Подшипники с четырехточечным контактом: Особый тип, способный воспринимать осевые нагрузки в обоих направлениях, при этом занимая значительно меньше места, чем двухрядный. Их наружное кольцо является разъемным, что упрощает монтаж.

Парная установка: Искусство создания жесткого и точного узла
Как было сказано, однорядные радиально-упорные подшипники почти всегда монтируются комплектом из двух штук (дуплекс). Существует две основные схемы установки, которые обеспечивают совершенно разные характеристики узла.

Схема установки
Принцип
Жесткость узла
Устойчивость к моментам
Применение

О-образная («Спина к спине»)
Линии нагрузки расходятся от оси вала.
Максимальная. Создается широкая опорная база.
Очень высокая. Отлично сопротивляется опрокидывающим моментам.
Шпиндели станков, где требуется максимальная жесткость и сопротивление изгибающим нагрузкам.

Х-образная («Лицом к лицу»)
Линии нагрузки сходятся к оси вала.
Умеренная. Опорная база узкая.
Умеренная.
Менее распространена, используется в узлах, где важна компенсация небольших перекосов.

Тандемная
Подшипники установлены в одном направлении.
—
—
Используется для восприятия очень высокой осевой нагрузки в одном направлении.

Преднатяг: Для высокоточных узлов недостаточно просто установить подшипники. Для устранения всех внутренних зазоров и повышения жесткости системы создается преднатяг — начальное осевое усилие. Преднатяг может быть легким, средним или сильным и достигается либо использованием специальных калиброванных проставочных колец, либо точной затяжкой гайки. Правильно установленный преднатяг — залог высокой точности вращения и долговечности шпиндельного узла.

Сферы применения и ассортимент компании «РезиноМир»
Радиально-упорные шарикоподшипники являются выбором №1 для узлов, где одновременно действуют высокие скорости, комбинированные нагрузки и требуются высокая точность и жесткость. Если вы планируете купить подшипники шариковые радиально-упорные в Москве, ваше оборудование, вероятно, относится к одной из следующих областей:

Станкостроение: Шпиндельные узлы токарных, фрезерных, шлифовальных станков с ЧПУ (здесь применяются прецизионные подшипники).

Насосное и компрессорное оборудование: Опоры валов центробежных насосов и винтовых компрессоров, где рабочее колесо создает значительную осевую силу.

Промышленные редукторы: Опоры косозубых и конических передач.

Электродвигатели: Особенно вертикального исполнения.

Автомобилестроение: Ступицы колес (часто двухрядные), коробки передач.

Компания «РезиноМир» предлагает со своего склада в Москве широчайший ассортимент радиально-упорных шарикоподшипников. У нас вы найдете как однорядные подшипники стандартных серий (например, 72xx, 73xx) с различными углами контакта, так и готовые двухрядные узлы. Мы поставляем продукцию от ведущих производителей, что гарантирует высокое качество материалов, точность изготовления и долгий срок службы. Наши технические специалисты готовы предоставить исчерпывающую консультацию, помочь с подбором подшипника по размерам, маркировке, требуемому углу контакта и классу точности, а также дать рекомендации по правильной схеме монтажа и созданию преднатяга.

Часто задаваемые вопросы
Вопрос: Можно ли установить только один однорядный радиально-упорный подшипник?Ответ: Технически да, но только в том случае, если осевая нагрузка действует строго в одном, никогда не меняющемся направлении, и вал зафиксирован с другой стороны другим способом. В 99% случаев для надежной фиксации вала требуется парная установка (дуплекс).
Вопрос: Что означают суффиксы в маркировке, например, BECBM?Ответ: Суффиксы несут важную информацию. B — угол контакта 40°. E — оптимизированная внутренняя конструкция. CB — нормальный осевой зазор для универсального монтажа. M — массивный латунный сепаратор. Расшифровка суффиксов критически важна для правильного подбора.
Вопрос: В чем разница между подшипниками серий 72хх и 73хх?Ответ: При одинаковом внутреннем диаметре подшипники серии 73хх имеют больший наружный диаметр и ширину, а также более крупные шарики. Соответственно, они обладают значительно более высокой грузоподъемностью, чем подшипники серии 72хх, но имеют меньшую предельную скорость.
Вопрос: Что такое прецизионные подшипники и где они нужны?Ответ: Прецизионные (или шпиндельные) подшипники изготавливаются с более высоким классом точности (P5, P4, P2), имеют более жесткие допуски на размеры и биение. Они необходимы в высокоскоростных шпинделях станков, где от точности вращения напрямую зависит качество обрабатываемой детали.
Вопрос: Как правильно подобрать и заказать подшипники в компании «РезиноМир»?Ответ: Для точного подбора нам необходима либо полная маркировка старого подшипника со всеми суффиксами, либо его точные размеры: внутренний, наружный диаметр и ширина. Также крайне важно знать условия работы узла, чтобы определить необходимый угол контакта и класс точности. Наши специалисты в Москве помогут вам сделать безошибочный выбор.
