Шариковые радиальные однорядные

Универсальный солдат механики: Принцип работы и конструкция

Если бы в мире машиностроения существовал символ универсальности и надежности, им бы, без сомнения, стал подшипник шариковый радиальный однорядный. Это не просто самый распространенный, а самый фундаментальный тип подшипника, на котором держится огромная часть современной техники — от крошечных электродвигателей в бытовых приборах до мощных промышленных редукторов и конвейерных линий. Его популярность обусловлена гениальным сочетанием простоты конструкции, высокой производительности и доступной стоимости. Основное назначение этого узла — восприятие преимущественно радиальных нагрузок (направленных перпендикулярно оси вала), однако он также способен выдерживать и умеренные осевые нагрузки в обоих направлениях. Эта универсальность позволяет использовать его в подавляющем большинстве стандартных применений, что делает его настоящей «рабочей лошадкой». Если перед вами стоит задача купить шариковые радиальные однорядные подшипники, важно понимать, что за их кажущейся простотой скрывается множество нюансов, определяющих их производительность и срок службы. Компания «РезиноМир» в Москве предлагает полный спектр этих изделий для любых задач.

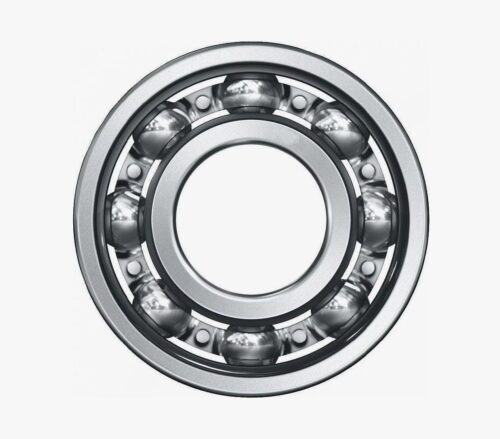

Конструкция однорядного радиального подшипника элегантна и функциональна. Она состоит из четырех ключевых компонентов:

1. Наружное кольцо: Монтируется в корпус механизма. Имеет глубокую дорожку качения на внутренней поверхности.

2. Внутреннее кольцо: Устанавливается на вал. Имеет аналогичную глубокую дорожку качения на наружной поверхности.

3. Шарики (тела качения): Располагаются между кольцами и являются элементом, который преобразует трение скольжения в трение качения. Их высокая точность и качество обработки поверхности определяют плавность и бесшумность работы подшипника.

4. Сепаратор (клетка): Элемент, который удерживает шарики на равном расстоянии друг от друга, предотвращает их соприкосновение и обеспечивает равномерное распределение нагрузки. Сепараторы изготавливаются из разных материалов:

   • Штампованная сталь: Наиболее распространенный и экономичный вариант, подходит для большинства применений.

   • Массивная латунь (суффикс M): Используется в крупногабаритных подшипниках или в условиях высоких вибраций и ударных нагрузок благодаря своей прочности.

   • Полиамид, армированный стекловолокном (суффикс TN9, TVH): Обладает малым весом, низким трением и хорошими демпфирующими свойствами, но имеет ограничения по рабочей температуре (обычно до +120°C).

Глубокие дорожки качения — это не просто конструктивная особенность, а ключевой фактор универсальности. Именно они обеспечивают тесный контакт с шариками и позволяют подшипнику воспринимать не только радиальные, но и осевые нагрузки, делая его самодостаточным узлом для множества применений.

Ключевые технические характеристики: Зазоры, точность и уплотнения

При выборе и покупке однорядного радиального подшипника необходимо обращать внимание на ряд критически важных параметров, которые определяют его поведение в конкретном узле.

Внутренний радиальный зазор

Это один из самых важных и часто недооцениваемых параметров. Радиальный зазор — это величина, на которую одно кольцо может сместиться относительно другого в радиальном направлении. Он необходим для компенсации теплового расширения деталей и деформаций от посадки с натягом.

• Нормальный зазор (CN или без обозначения): Стандартное исполнение для обычных условий эксплуатации.

• Увеличенный зазор (C3): Самый распространенный тип зазора в промышленности. Он обязателен в узлах, где внутреннее кольцо сажается на вал с большим натягом, а наружное — в корпус, или где ожидается значительный нагрев (например, в электродвигателях). Натяг при посадке «выбирает» часть зазора, и C3 гарантирует, что у подшипника останется необходимый рабочий зазор.

• Уменьшенный зазор (C2): Используется в высокоточных узлах, где требуется минимизировать люфты.

• Значительно увеличенный зазор (C4, C5): Применяется в «горячих» узлах с высокой рабочей температурой (металлургия, печи).

Защитные уплотнения

Открытые подшипники уязвимы для загрязнений. Поэтому для большинства применений используются подшипники с защитными уплотнениями, которые закладываются смазкой на заводе на весь срок службы.

• Открытый тип (без суффиксов): Требует внешней системы смазки и защиты. Используется внутри редукторов, где работает в масляной ванне.

• С защитными металлическими шайбами (суффикс Z или ZZ): Шайбы установлены в канавках наружного кольца и образуют узкий лабиринтный зазор с внутренним кольцом. Это бесконтактное уплотнение. Оно хорошо защищает от крупных частиц пыли и грязи, создает минимальное трение и не ограничивает скорость вращения.

• С контактными уплотнениями (суффикс RS или 2RS): Уплотнения изготовлены из синтетического каучука (NBR), армированного стальной шайбой. Кромка уплотнения контактирует с поверхностью внутреннего кольца, обеспечивая превосходную защиту от пыли, влаги и мелкодисперсных частиц. Однако контакт создает дополнительное трение, что несколько снижает предельную скорость вращения.

Сферы применения и ассортимент компании «РезиноМир»

Универсальность и надежность сделали шариковые радиальные однорядные подшипники самыми востребованными компонентами в машиностроении. Если вы планируете купить шариковые радиальные однорядные подшипники в Москве, ваше оборудование, скорее всего, относится к одной из этих областей:

• Электродвигатели и генераторы: Опоры роторов малых и средних мощностей.

• Промышленные редукторы и насосы: Опоры валов и шестерен.

• Автомобилестроение: Генераторы, водяные помпы, ролики натяжителей, коробки передач.

• Сельскохозяйственная техника: Опоры валов в сеялках, веялках и других агрегатах.

• Бытовая техника: Стиральные машины, пылесосы, электроинструмент.

• Конвейерное оборудование: Опоры роликов ленточных и цепных конвейеров.

Компания «РезиноМир» предлагает со своего склада в Москве широчайший ассортимент однорядных радиальных шарикоподшипников по ГОСТ 8338-75 и международным стандартам. У нас вы найдете подшипники всех серий (легкой 60xx, сверхлегкой 62xx, средней 63xx), с любым типом уплотнений (ZZ, 2RS) и классом зазора (CN, C3, C4). Наши специалисты помогут вам точно подобрать необходимый подшипник по его номеру, размерам или по назначению, а также предоставят техническую консультацию по вопросам монтажа и эксплуатации.

Часто задаваемые вопросы

Вопрос: В чем разница между подшипниками 6205 и 6305?
Ответ: Оба подшипника имеют одинаковый внутренний диаметр 25 мм (код 05). Однако подшипник серии 63xx (средняя серия) имеет больший наружный диаметр, ширину и более крупные шарики по сравнению с подшипником серии 62xx (легкая серия). Соответственно, 6305 обладает значительно более высокой грузоподъемностью, но несколько уступает в предельной скорости.

Вопрос: Почему новый подшипник после установки гудит?
Ответ: Возможные причины: повреждение при монтаже (удары молотком), чрезмерный натяг (отсутствие рабочего зазора), попадание грязи, перекос вала или посадочного места в корпусе. Шум — это признак ненормальной работы, требующий немедленной диагностики.

Вопрос: Можно ли добавить смазку в закрытый подшипник 2RS?
Ответ: Не рекомендуется. Подшипники типа 2RS и ZZ заправлены на заводе оптимальным количеством высококачественной смазки, рассчитанной на весь срок службы. Попытка вскрыть уплотнение для добавления смазки, скорее всего, приведет к его повреждению и попаданию грязи внутрь, что только сократит ресурс подшипника.

Вопрос: Что такое класс точности (P0, P6, P5) и когда он важен?
Ответ: Класс точности определяет допуски на геометрические размеры и биение колец подшипника. P0 (или PN) — нормальный класс, подходящий для 95% общепромышленных применений. Более высокие классы P6 и P5 требуются в высокоточных узлах, например, в шпинделях станков, где от точности вращения зависит качество обработки.

Вопрос: Как расшифровать маркировку, например, 6205-2RS C3?
Ответ: 6 — тип (шариковый радиальный однорядный). 2 — серия по диаметру (легкая). 05 — код внутреннего диаметра (05 * 5 = 25 мм). 2RS — два контактных резиновых уплотнения. C3 — увеличенный радиальный зазор.
