Деталь УРТ по чертежу АОУТ-029893 / Техническая пластина ТМКЩ-С 20 мм ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

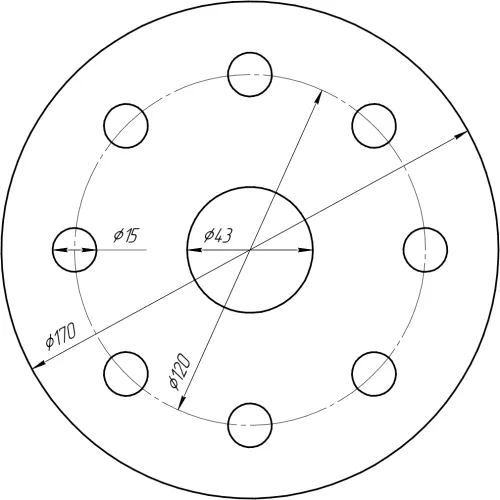

Готовая резиновая деталь, изготовленная вырубкой или резкой по чертежу АОУТ-029893 из технической пластины ТМКЩ-С толщиной 20 мм. Применяется как уплотнение и прокладка во фланцевых соединениях трубопроводов воды и воздуха, в люках и крышках аппаратов химических производств, а также как защитный элемент от воздействия неорганических кислот и щелочей концентрацией до 20 %.
Характеристики и что они значат
- Толщина 20 мм — массивная прокладка, компенсирующая неровности и перекос фланцев, заметный зазор и биение посадочных плоскостей.
- Марка ТМКЩ — резина для сред «тепло-морозо-кислото-щёлочестойкая»: вода, воздух, растворы неорганических кислот и щелочей до 20 %.
- Твёрдость 50–70 ед. Шор А (степень С) — средняя жёсткость: деталь обжимается при затяжке, но не выдавливается из стыка.
- Диапазон от -45 до +80 °C — пригодна для наружных узлов зимой и для тёплых трубопроводов, но не для пара и горячих масел.
- Без армирования, не стойка к маслам и бензину — на нефтепродуктах и топливе применять не следует, там нужна марка МБС.
Соответствие стандарту
Исходный материал — пластина техническая ТМКЩ-С ГОСТ 7338-90, геометрия детали выполняется по чертежу АОУТ-029893 заказчика. На каждую партию предоставляется паспорт качества с указанием марки, степени твёрдости и номера стандарта.
Хранение и монтаж
Хранить в сухом закрытом помещении, на поддонах или стеллажах, в горизонтальном положении без перегибов и скручивания, вдали от нагревательных приборов, прямых солнечных лучей, масел и растворителей. Перед установкой посадочные поверхности очищают от старой прокладки и окалины. Деталь толщиной 20 мм режется острым ножом с увлажнением лезвия, отверстия правятся просечкой. Крепёж затягивают крест-накрест равномерно, без перетяжки — избыточное усилие выдавит резину из стыка.
Компания «Резиномир» изготавливает детали по чертежам и раскраивает пластины ТМКЩ по размерам заказчика, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Рабочий диапазон резины ТМКЩ — от -45 до +80 °C. Этого достаточно для наружных узлов в зимний период и для трубопроводов холодной и тёплой воды. Для пара и сред выше +80 °C деталь не предназначена.
Основной раскрой выполняется вырубкой или резкой по чертежу на производстве. На месте подгонку делают острым ножом со смоченным водой лезвием, отверстия пробивают просечкой нужного диаметра. Абразивная зачистка кромки не требуется.
ТМКЩ не стойка к маслам и бензину, поэтому на нефтепродуктах её заменяют маслобензостойкой маркой той же толщины 20 мм и близкой твёрдости 50–70 ед. Шор А. Если сомневаетесь в подборе, пришлите чертёж или фото детали — подберём замену по нему.
На отгружаемую партию предоставляется паспорт качества на исходную пластину ТМКЩ-С ГОСТ 7338-90 с указанием марки, степени твёрдости и толщины 20 мм, а также товаросопроводительные документы.
| Толщина | 20 мм |
| Тип изделия | Деталь по чертежу (РТИ) |
| Марка резины | ТМКЩ |
| Твёрдость по Шору А | 50-70 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение, прокладки, защита от воздействия агрессивных сред |
| Стойкость к маслам и бензину | Не стойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Форма поставки | Готовая деталь по чертежу |
| Цвет | Чёрный |
| Материал | Резина техническая |
| Степень твёрдости | С (средняя) Шор А |
| Среда | Вода, воздух, растворы кислот и щелочей неорганических (концентрация до 20%) |
| Армирование | Без армирования (неармированная) |
| Единица измерения | шт |
| Способ изготовления | Вырубка/резка по чертежу заказчика |
| Обозначение по чертежу | АОУТ-029893 |
| Исходный материал | Пластина техническая ТМКЩ-С |
