Детали по чертежам (РТИ по чертежам заказчика)
Получите лучшую цену за 15 минут — доставка в Москву

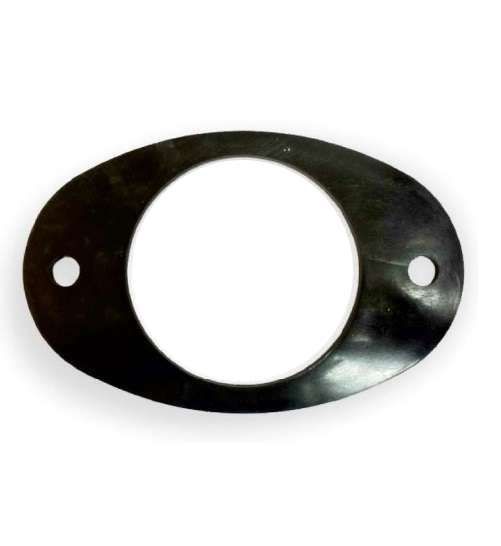

| Наименование | Единица измерения | Назначение | Тип изделия | Цена | Наличие | Действия |
|---|---|---|---|---|---|---|
| Прокладка УРТ по чертежу №50-0241 из резины ИРП-2025 ТУ 38 005 924-84 | шт | Уплотнение разъёмных соединений | Прокладка | 188 ₽ 378 ₽ | В наличии |
|
| Прокладка УРТ по чертежу СИШК.754176.022-01 / материал Силикон | шт | Уплотнение неподвижных соединений | Прокладка | 47 ₽ | В наличии |
|
| Амортизатор УРТ по чертежу СИШК.712151.001 / материал Силикон | шт. | Виброизоляция и гашение ударных нагрузок | Амортизатор | 35 ₽ | В наличии |
|
| Уплотнитель УРТ по чертежу 45*15 мм 2м / Пластина 2Ф-ТМКЩ-С-15 ГОСТ 7338-90 | шт | Уплотнение неподвижных соединений, герметизация | Уплотнитель по чертежу (из резиновой пластины) | 1 194 ₽ | В наличии |
|

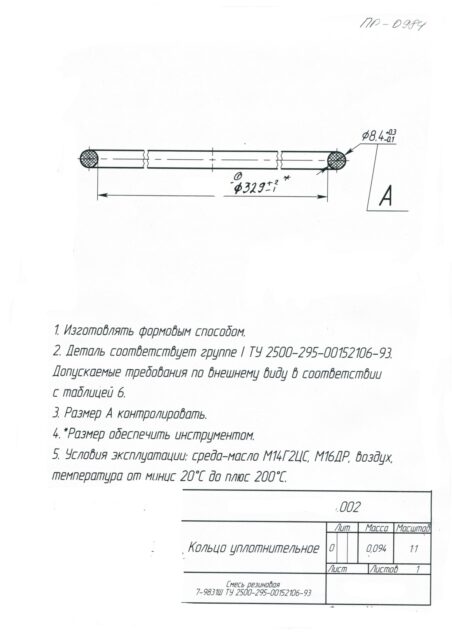

| Кольцо УРТ по чертежу УМК.01.01900.62.009 / смесь резиновая 3063 ТУ 38-1051082-86 | шт | Уплотнение неподвижных соединений, герметизация | Кольцо уплотнительное | По запросу | Под заказ |
|

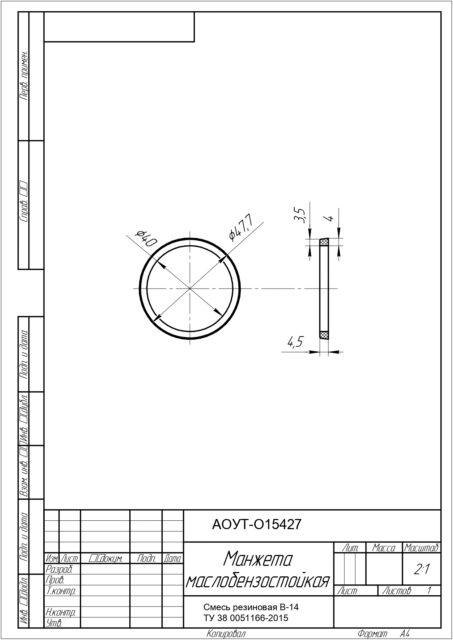

| Манжета УРТ 390*420 черт.1607.01.132 / Резина ИРП-1136 ТУ 38-005-924-73 | шт | Уплотнение подвижных и неподвижных соединений гидро- и пневмооборудования | Манжета уплотнительная | 5 055 ₽ | В наличии |
|

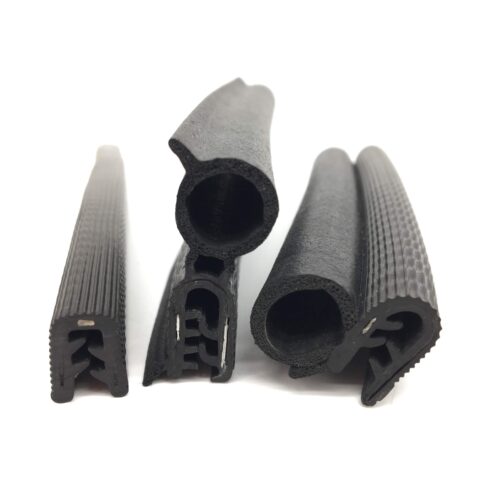

| Профиль УРТ уплотнительный по чертежу | м (п.м.) или шт. | Уплотнение соединений, проёмов, стыков | Профиль уплотнительный | 4 200 ₽ 8 280 ₽ | В наличии |
|

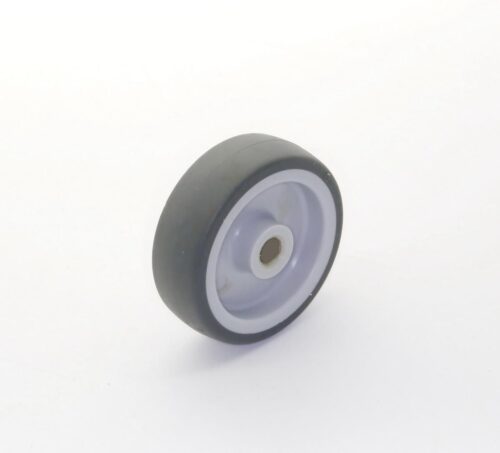

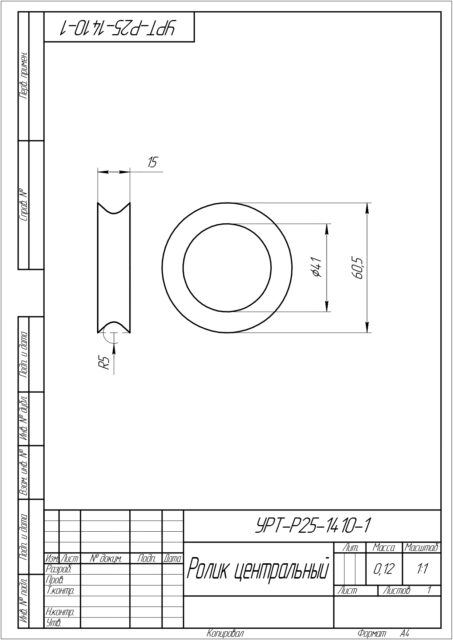

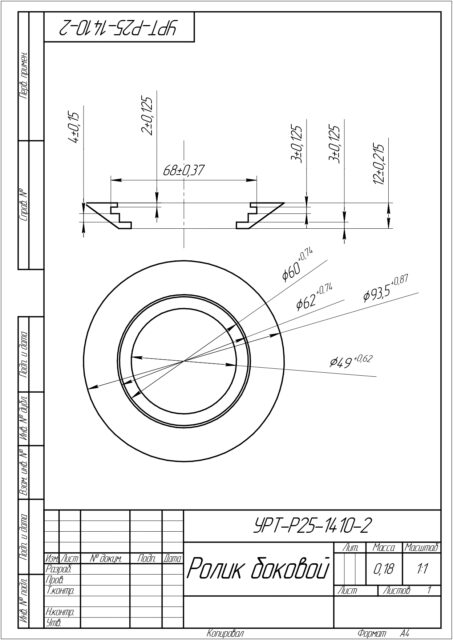

| Мягкий каток УРТ прижимного ролика типпеля сушилки №1 по чертежу 1876ЛС-00-00-00 | шт | Прижимной ролик типпеля сушилки | Каток (ролик) мягкий | 791 ₽ | В наличии |
|

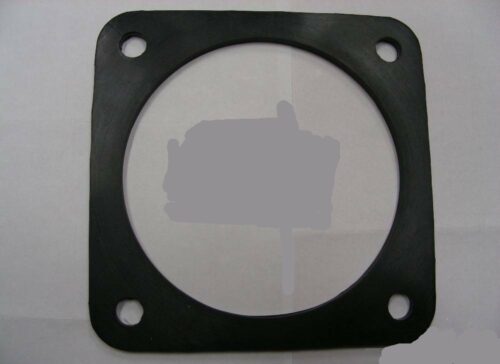

| Прокладка УРТ по чертежу 7В.00.006 / Паронит ПОН 2 мм ГОСТ 481-80 | шт | Уплотнение фланцевых соединений | Прокладка | 645 ₽ | В наличии |
|
| Пластина по чертежу СМ-881.0103-528 | шт | Уплотнение / прокладочный либо конструктивный элемент узла | Пластина | 6 395 ₽ 12 608 ₽ | В наличии |
|

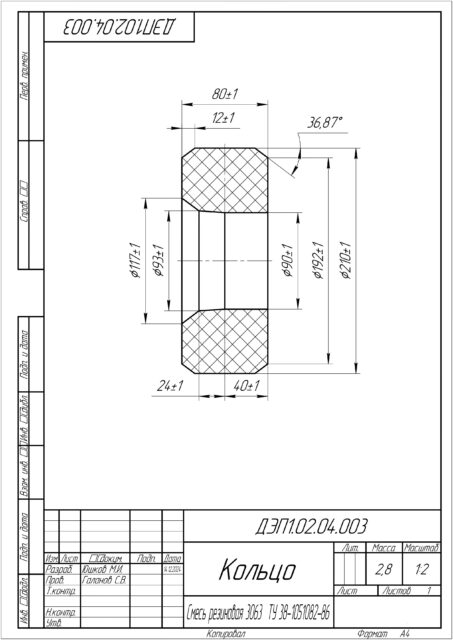

| Кольцо УРТ по чертежу ДЭП1.02.04.003 | шт | Уплотнение неподвижных соединений, герметизация | Кольцо уплотнительное | 6 146 ₽ 12 116 ₽ | В наличии |
|

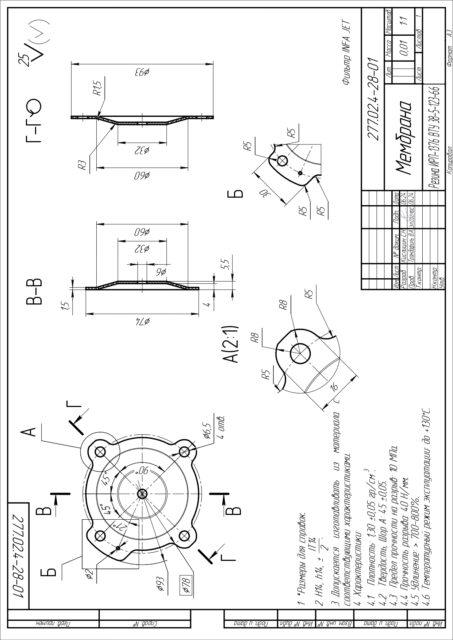

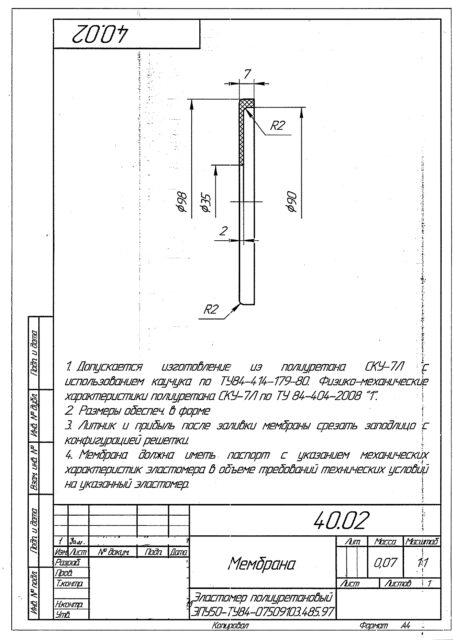

| Мембрана УРТ гидромолота 115 мм | шт | Разделение газовой и жидкостной полостей гидроаккумулятора гидромолота | Мембрана (диафрагма) | 3 654 ₽ 7 204 ₽ | В наличии |
|
| Патрубок по чертежу УРТ-Н-1910-04 | шт | Соединение элементов трубопроводов и патрубковых систем | Патрубок | 1 322 ₽ | В наличии |
|
| Патрубок по чертежу УРТ-Н-1910-04 NBR | шт | Соединение трубопроводов, передача рабочей среды, компенсация вибраций | Патрубок | 1 278 ₽ | В наличии |
|
| Прокладка УРТ по чертежу 25601.00.00.004 | шт | Уплотнение неподвижных фланцевых соединений | Прокладка | По запросу | Под заказ |
|
| Профиль УРТ по чертежу УРТ-НК-03.02-01 | шт / м | Уплотнение стыков и соединений | Профиль резиновый (уплотнительный) | 492 ₽ | В наличии |
|

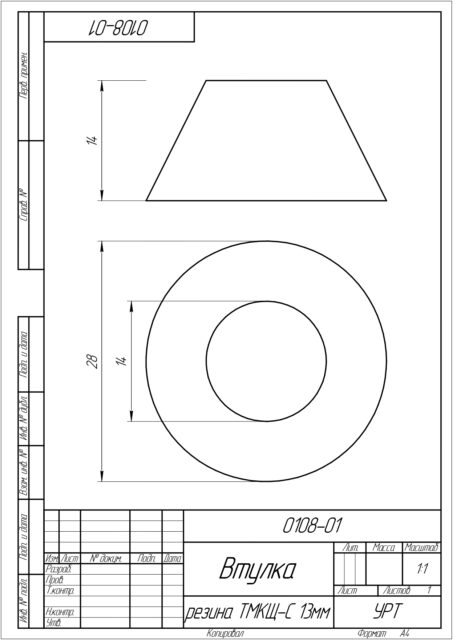

| Втулка УРТ по чертежу 0108-1 14х28х14 / Техническая пластина ТМКЩ-С 13мм ГОСТ 7338-90 | шт | Уплотнительная/дистанционная втулка в узлах оборудования | Втулка | 1 575 ₽ | В наличии |
|
| Манжета турки УРТ по чертежу СИЛОСА ДЕГАЗАЦИИ / Силикон пищевой | шт. | Уплотнение разгрузочного узла (турки) силоса дегазации | Манжета (уплотнительная) | 3 984 ₽ | В наличии |
|
| Пластина по чертежу СМ-881.0103-521 | шт | Уплотнение / прокладка узла оборудования | Пластина | 5 276 ₽ 10 399 ₽ | В наличии |
|
| Пластина по чертежу СМ-881.0103-523 | шт | Запасная часть узла машины | Пластина | 2 573 ₽ | В наличии |
|
| Пластина по чертежу СМ-881.0103-524 | шт | Уплотнительная/прокладочная деталь узла | Пластина | 3 325 ₽ 6 554 ₽ | В наличии |
|
| Пластина по чертежу СМ-881.0103-525 | шт | Уплотнение/прокладка/износостойкий элемент узла | Пластина | 2 251 ₽ 4 403 ₽ | В наличии |
|
| Прокладка УРТ по чертежу РНАТ.754142.081 | шт | Уплотнение неподвижных соединений | Прокладка | По запросу | Под заказ |
|
| Мембрана УРТ гидромолота 175 мм | шт | Разделение газовой и гидравлической полостей аккумулятора гидромолота, демпфирование пульсаций | Мембрана | 7 308 ₽ 14 408 ₽ | В наличии |
|

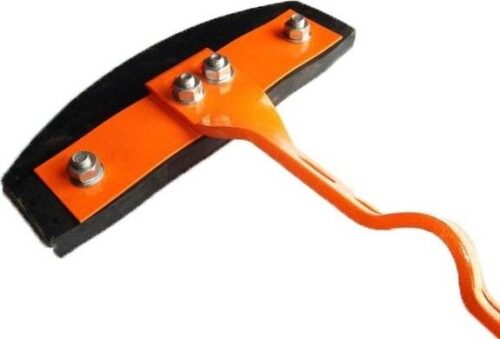

Раздел объединяет резинотехнические и асботехнические детали, изготавливаемые по чертежам и эскизам заказчика: прокладки, кольца, манжеты, втулки, мембраны, профили, патрубки и катки. Материалы — техническая пластина ТМКЩ и МБС, паронит, резиновые смеси ИРП-1136, ИРП-2025, NBR, силикон, в том числе пищевого назначения. Применяются при ремонте и модернизации оборудования, когда серийный аналог отсутствует или снят с производства.
Ассортимент деталей по чертежам
Номенклатура формируется под конкретный чертёж: указываются габариты, толщина, материал и требования к допускам. Основные группы и материалы приведены в таблице.
| Наименование/марка | Стандарт | Рабочая температура | Давление или типоразмер | Применение |
|---|---|---|---|---|
| Пластина ТМКЩ-С (прокладки, втулки) | ГОСТ 7338-90 | от -45 до +80 °C | толщина 1–40 мм, лист/раскрой | Уплотнение фланцев, кислые и щелочные среды |
| Паронит ПОН | ГОСТ 481-80 | до +450 °C | толщина 0,4–6,0 мм | Прокладки пар, вода, нефтепродукты |
| Резина ИРП-1136 (манжеты) | ТУ 38-005-924 | до +150 °C | манжеты 390х420 и по чертежу | Уплотнения гидро- и пневмоузлов |
| Смесь резиновая 3063 (кольца) | ТУ 38-1051082-86 | от -50 до +100 °C | сечение и диаметр по чертежу | Кольца, шайбы, опорные элементы |
| Силикон пищевой | ТР ЕАЭС | от -60 до +200 °C | по чертежу | Пищевое и фармацевтическое оборудование |
| NBR (патрубки, мембраны) | ТУ производителя | от -30 до +100 °C | внутр. диаметр по чертежу | Маслостойкие узлы, гидромолоты |
Преимущества изготовления РТИ по чертежам
- Полное соответствие чертежу — геометрия, толщина и допуски воспроизводятся по документации заказчика, включая нестандартные внутренние размеры от 65х145 до 644х444 мм.
- Широкий температурный диапазон — подбор материала от -60 °C (силикон) до +450 °C (паронит) под конкретный узел.
- Стойкость к рабочей среде — маслобензостойкие NBR и МБС, кислотощёлочестойкие ТМКЩ, пищевые силиконы.
- Материалы по ГОСТ и ТУ — ГОСТ 7338-90, ГОСТ 481-80, ТУ 38-005-924-84, ТУ 38-1051082-86, производители ВАТИ, УРТ, ЗИПСИЛ.
- Повторяемость партий — чертёж и карта раскроя сохраняются, повторный заказ выполняется без переработки документации.
- Опт и розница — от единичной детали до серийной партии со склада материалов.
Как подобрать деталь по чертежу
- Определите рабочую среду: вода, пар, масло, топливо, кислота или щёлочь, пищевой продукт — от этого зависит группа резины.
- Задайте температурный режим и пиковые значения: резины общего назначения, NBR, силикон и паронит имеют разные пределы.
- Укажите давление и характер нагрузки — статическое уплотнение, подвижное уплотнение, демпфирование, истирание.
- Передайте геометрию: чертёж или эскиз с внутренним и наружным размером, толщиной, сечением профиля, отверстиями.
- Сформулируйте требования к документам: паспорт качества, сертификат соответствия, протокол на материал.
Заказ и доставка деталей по чертежам
На каждую партию оформляется паспорт качества с указанием марки материала и нормативного документа, по запросу предоставляются сертификаты соответствия ТР ЕАЭС. Раскрой, вырубка и резка выполняются по чертежам и эскизам заказчика, принимаются файлы в распространённых форматах и бумажные копии.
- Отгрузка со склада материалов и готовых позиций в Москве.
- Доставка в Москву и другие регионы России транспортными компаниями.
- Самовывоз, отгрузка сборными партиями с другими позициями РТИ и АТИ.
- Работа с юридическими лицами и по разовым розничным заявкам.
Коротко о разделе
| Позиций в разделе | 1 104 |
| Отгрузка | в день оплаты |
| Документы | паспорт качества на партию |
Частые вопросы
Техническая пластина ТМКЩ и МБС по ГОСТ 7338-90, паронит ПОН по ГОСТ 481-80, резины ИРП-1136 и ИРП-2025 по ТУ 38-005-924, смесь 3063 по ТУ 38-1051082-86, NBR и силикон, включая пищевой. Материал подбирается по рабочей среде, температуре и характеру нагрузки в узле.
Толщина резиновой пластины — от 1 до 40 мм, паронита — от 0,4 до 6,0 мм. Внутренние размеры прокладок и рамок изготавливались в диапазоне от 65х145 до 644х444 мм, манжеты — до 390х420 мм. Габариты ограничены форматом листа и типом оснастки, уточняются по чертежу.
Чертёж или эскиз с размерами и толщиной, марка материала или описание рабочей среды и температуры, требуемое количество. Если известен артикул или аналог (например, 07-3.013-01-14), укажите его — это ускорит идентификацию позиции.
Изделия из ТМКЩ работают от -45 до +80 °C, из NBR — от -30 до +100 °C, резина ИРП-1136 — до +150 °C, силикон — от -60 до +200 °C, паронит ПОН — до +450 °C в зависимости от среды и давления в соединении.
Паспорт качества с указанием марки материала и нормативного документа, по запросу — сертификат соответствия ТР ЕАЭС и документы производителя материала (ВАТИ, УРТ, ЗИПСИЛ). Для повторного заказа сохраняются чертёж и карта раскроя.
