Инженерный анализ систем грузоподъема: Материаловедение, Механика и Стандарты безопасности

В профессиональной среде термин «грузоподъёмное оборудование» охватывает сложный комплекс механизмов и съемных грузозахватных приспособлений (СГЗП), работающих в условиях предельных статических и динамических нагрузок. Компания «РезиномиР», базируясь в промышленном центре — Москве, подходит к вопросу снабжения предприятий не как к торговле, а как к решению инженерных задач. Когда главный инженер или начальник участка планирует купить оснастку, он должен опираться на физику материалов, теорию упругости и жесткие регламенты ФНП (Федеральных норм и правил).

Ниже приведен детальный технический разбор основных групп оборудования, их структуры на микроуровне и специфики эксплуатации в климатических условиях центральной России.

Глава 1. Физика процесса: Коэффициенты запаса и теория разрушения

Любой элемент такелажа работает по закону Гука в зоне упругих деформаций (

$\sigma =E\cdot \epsilon$

). Основная задача при проектировании и подборе — не допустить перехода металла или полимера за предел текучести (

σ0.2σ0.2​

), когда деформации становятся необратимыми, или за предел прочности (

σBσB​

), когда происходит разрыв.

В московском регионе, где высока интенсивность логистических операций, оборудование часто подвергается динамическим рывкам. Сила инерции при резком подъеме (

$F=m(g+a)$

) может кратковременно превышать вес груза в 2–3 раза. Именно поэтому стандарты закладывают высокие коэффициенты запаса прочности (

$k$

):

• Для цепных стропов:

  $4:1$

  .

• Для канатных стропов:

  $6:1$

  .

• Для текстильных лент:

  $7:1$

  .

• Для соединительных элементов (скобы, крюки):

  $4:1$

  или

  $5:1$

  .

Понимание этих цифр обязательно для специалиста по охране труда.

Глава 2. Стальные канаты: Металлургия высокой прочности

Канаты — это основа кранового хозяйства и лифтовых систем. Их надежность закладывается на уровне кристаллической решетки стали.

2.1. Микроструктура и производство проволоки

Сырьем служит катанка из высокоуглеродистой стали (содержание углерода 0,4–0,85%, марганца 0,3–0,9%). Ключевой процесс — патентирование (изотермическая закалка) для получения структуры тонкопластинчатого сорбита. Последующее холодное волочение (протягивание через фильеры уменьшающегося диаметра) вытягивает зерна металла вдоль оси.
Этот процесс создает текстуру деформации, повышая временное сопротивление разрыву до экстремальных значений: 1770, 1960 или даже 2160 Н/мм². Для сравнения: обычная строительная сталь Ст3 имеет предел прочности около 370 Н/мм².

2.2. Конструктивная иерархия и ГОСТы

Инженерный выбор каната базируется на условиях работы (абразивный износ или усталостный изгиб).

1. Тип ЛК-Р (ГОСТ 2688-80): Линейное касание проволок в прядях. В наружном слое чередуются проволоки разных диаметров. Это «золотой стандарт» для кранов. Крупные проволоки сопротивляются истиранию, а плотная структура выдерживает большое давление на блок.

2. Тип ЛК-РО (ГОСТ 7668-80): Увеличенное количество проволок (например, 6×36). Обладает повышенной гибкостью. Мы рекомендуем купить такие канаты для механизмов с блоками малого диаметра, чтобы снизить напряжения изгиба.

3. Тип ТК (ГОСТ 3071-88): Точечное касание. Устаревший тип. Проволоки перекрещиваются, создавая концентраторы напряжений. Ресурс низок, применение ограничено растяжками и статикой.

Цитата главного технолога «РезиномиР»: «Использование каната с точечным касанием (ТК) на интенсивно работающем кране — это инженерное преступление. Внутренние проволоки перережут друг друга еще до того, как износится наружный слой. Мы поставляем только канаты типа ЛК (Линейное касание)».

2.3. Роль сердечника

• Органический (ОС): Пенька или сизаль, пропитанные смазкой. Работает как демпфер и масленка, смазывая канат изнутри при обжатии.

• Металлический (МС): Увеличивает разрывное усилие на 7–10% и снижает структурное удлинение. Обязателен при работе с расплавленным металлом, где органика выгорит.

Глава 3. Грузовые стропы: Сравнительный материаловедческий анализ

Стропы являются связующим звеном «крюк–груз». В ассортименте «РезиномиР» представлены три основных класса, каждый из которых имеет свою нишу.

3.1. Стропы канатные (УСК, ВК, 1СК-4СК)

Классика жанра. Изготавливаются из канатов ГОСТ 2688-80 или 7668-80.

• Метод заделки концов:

  • Опрессовка алюминиевой втулкой: Втулка из сплава АД1 под огромным давлением пластически деформируется, заполняя все пустоты межпрядного пространства. Происходит диффузионное сцепление на макроуровне. Это быстро, надежно и дешево.

  • Ручная заплетка: Пряди распускаются и вплетаются в тело каната по схеме «через одну». Трудоемкий процесс, но дает мягкий сход с гака и отсутствие жесткой втулки, которая может зацепиться при вытаскивании стропа из-под груза.

• Преимущества: Гашение динамических рывков за счет упругости каната. Разрушение происходит постепенно (сначала рвутся отдельные проволоки), что позволяет вовремя заметить дефект.

3.2. Стропы цепные (1СЦ-4СЦ, ВЦ)

Вершина эволюции съемных приспособлений. Используется круглозвенная сварная цепь классов прочности Т8 (G80), Т10 (G100) и даже Т12 (G120).

• Термическая обработка: Звенья подвергаются закалке и высокому отпуску. Это создает структуру металла, сочетающую высокую поверхностную твердость (защита от забоин и истирания) и вязкую сердцевину (KCV > 40 Дж/см² при -40°C).

• Ремонтопригодность: С помощью соединительных звеньев (LL) можно заменить поврежденный участок или фитинг прямо на объекте.

• Универсальность: Единственный вид стропов, допустимый для подъема грузов с острыми кромками без защитных чехлов (хотя использование подкладок рекомендуется для сохранности груза).

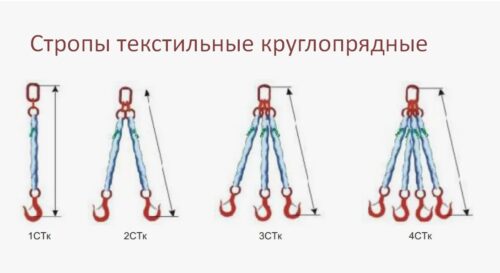

3.3. Стропы текстильные (СТП, СТК)

Производятся из полиэстеровой (PES) ленты.

• Химическая стойкость: Полиэстер устойчив к кислотам, нефтепродуктам, маслам, морской воде. Однако он разрушается под действием сильных щелочей.

• Поведение при нагрузке: Относительное удлинение при рабочей нагрузке — до 3-4%. Это позволяет мягко облегать груз.

• Ультрафиолет: Полимеры подвержены фотодеструкции. Качественная лента имеет стабилизирующие добавки, но длительное хранение на солнце снижает прочность.

• Важность сшивки: Прочность стропа обеспечивает не только лента, но и силовой шов. Мы используем автоматизированные швейные комплексы с программируемым рисунком стежка для равномерного распределения нагрузки.

Таблица 1. Матрица выбора стропов по условиям эксплуатации в Москве

Глава 4. Тали цепные: Механика малых перемещений

Тали — это механизмы, преобразующие малое усилие оператора в большое усилие на крюке. В «РезиномиР» мы делаем упор на надежность редукторов.

• Кинематика: Используются планетарные или соосные цилиндрические редукторы. Передаточное число рассчитывается так, чтобы усилие на ручной цепи не превышало 30–40 кг даже при подъеме 5 тонн.

• Грузоупорный тормоз (тип Weston): Принцип действия основан на винтовой паре. Под весом груза вал-шестерня ввинчивается в ступицу, зажимая храповое колесо между фрикционными дисками. Чем тяжелее груз, тем сильнее тормозное усилие. Это пассивная безопасность.

• Калибровка цепи: Грузовая цепь тали отличается от строповой. Она проходит калибровку — процесс точной подгонки шага (t) и диаметра (d). Допуски составляют сотые доли миллиметра. Использование некалиброванной цепи приведет к «набеганию» на зубья звездочки и заклиниванию.

Глава 5. Системы крепления грузов: Трение и Преднатяжение

Безопасность перевозок по МКАД и ТТК зависит от правильного использования стяжных ремней и цепных талрепов (рэтчетов).
Физический смысл крепления прижимом — увеличение силы нормальной реакции опоры

$N$

, которая прямо пропорциональна силе трения покоя

FtrFtr​

.

• Параметр STF (Standard Tension Force): Это сила прижима, которую создает механизм натяжения при стандартном усилии руки (50 daN). Для качественных ремней 50 мм STF составляет от 300 до 500 daN.

• Материал ленты: Используется 100% полиэстер с предварительной вытяжкой. Это гарантирует, что лента не растянется под дождем или при изменении влажности, и натяжение не ослабнет в пути.

• Опасность: Стяжные ремни имеют коэффициент запаса прочности 2:1 (против 7:1 у стропов). Их использование для подъема грузов категорически запрещено и является грубейшим нарушением техники безопасности.

Глава 6. Буксировочные тросы: Управление кинетической энергией

При выборе троса для коммерческого транспорта или внедорожников важно понимать разницу между статическим разрывом и динамическим рывком.

1. Стальные канаты: Жесткие модули упругости (

   E≈2⋅105E≈2⋅105

   МПа). При рывке нагрузка нарастает мгновенно, как удар молота. Это часто приводит к отрыву буксирных проушин или деформации лонжеронов.

2. Полиамидные и полипропиленовые канаты: Обладают способностью к удлинению на 20–30% без разрушения. Они работают как аккумулятор энергии, накапливая ее при растяжении и плавно отдавая при сжатии. Это позволяет «выстрелить» застрявший автомобиль, не повреждая «железо».

3. Ленточные (авиационный капрон): Компромисс между прочностью и компактностью.

Мы рекомендуем купить динамический строп для off-road и ленточный — для буксировки по асфальту.

Глава 7. Траверсы: Распределение нагрузок и балочная теория

При подъеме длинномерных грузов (трубы, контейнеры, листовой металл) использование наклонных стропов создает горизонтальную сжимающую составляющую силы. Для многих грузов это фатально (сминание кромок, изгиб).
Траверсы решают эту проблему, обеспечивая вертикальный подвес.

• Конструкция: Линейная или пространственная балка, работающая на изгиб.

• Материал: Сталь 09Г2С (низколегированная конструкционная для сварных конструкций). Сохраняет ударную вязкость при температурах до -70°C, что критично для уличной работы зимой.

• Неразрушающий контроль (НК): Все сварные швы несущих элементов траверс производства «РезиномиР» проходят ультразвуковую дефектоскопию (УЗК) для выявления внутренних несплошностей.

Глава 8. Зимняя оснастка: Цепи и Браслеты противоскольжения

Для движения тяжелого транспорта по обледенелым дорогам Москвы и области недостаточно зимней резины. Коэффициент сцепления на льду (

$\varphi \approx 0.1$

) нужно повышать механически.

• Цементация стали: Звенья цепей противоскольжения проходят химико-термическую обработку — насыщение углеродом поверхностного слоя. Это дает твердость 60–64 HRC, позволяя «грызть» лед и асфальт без быстрого износа, в то время как сердцевина остается вязкой.

• Схемы плетения:

  • Лесенка: Максимальная тяга, но сильные вибрации и отсутствие боковой устойчивости.

  • Сота (ромб): Постоянное пятно контакта, комфортная езда, защита от бокового сноса.

Браслеты противоскольжения — это «аварийный» вариант. Их главное инженерное преимущество — возможность монтажа на уже застрявшее колесо, продев ленту через отверстия в диске.

Глава 9. Сети транспортные: Полимеры на страже безопасности

Используются для укрытия сыпучих грузов (Containment) и фиксации сборных грузов.

• Полиамид (PA, Капрон): Высочайшая прочность и износостойкость. Недостаток — гигроскопичность (впитывает воду), что утяжеляет сеть в дождь.

• Полипропилен (PP): Легче воды, не намокает, химически инертен. Идеален для уличного использования.

• Технология вязания: Безузловая технология (Raschel) предпочтительнее узловой. Отсутствие узлов снижает вес сети на 30–40% при той же прочности и устраняет концентраторы напряжений.

FAQ: Ответы инженера на часто задаваемые вопросы

Вопрос: Почему нельзя восстанавливать текстильные стропы?
Ответ: Текстильный строп — это монолитная силовая структура. Любой надрыв волокон снижает несущую способность нелинейно. Сшивание разорванной ленты невозможно, так как невозможно восстановить исходное натяжение всех нитей. Цена ошибки — падение груза. Строп подлежит утилизации при повреждении более 10% ширины или сквозных отверстиях.

Вопрос: В чем отличие такелажной скобы типа G209 и G210?
Ответ: Это вопрос геометрии и векторов сил. Тип G209 (омегаобразная) имеет расширенную дужку. Это позволяет заводить в нее толстые стропы (например, широкие текстильные) или несколько ветвей одновременно, обеспечивая их подвижность. Тип G210 (прямая, U-образная) предназначен для одноосевого натяжения, чаще используется в цепях или тросах. Использование прямой скобы для широкого стропа приведет к сминанию краев ленты.

Вопрос: Как определить степень износа цепного стропа?
Ответ: Существует два критерия выбраковки:

1. Уменьшение диаметра прутка звена более чем на 10% (вследствие истирания в местах контакта звеньев).

2. Удлинение звена более чем на 3% (пластическая деформация от перегрузки).
   Для точного замера в «РезиномиР» мы используем специальные калибры.

Вопрос: Какую смазку использовать для стальных канатов?
Ответ: Категорически запрещено использовать «отработку»! Она содержит продукты горения, кислоты и металлическую пыль, что ускоряет коррозию и абразивный износ. Используйте специализированные канатные смазки (типа Торсиол, Эласкон), которые обладают высокой адгезией, не стекают в жару и не трескаются на морозе.

Вопрос: Влияет ли цвет стяжного ремня на его прочность?
Ответ: В отличие от стропов, где цвет строго кодирует тоннаж, цвет стяжного ремня — это выбор производителя или маркетинг. Смотреть нужно только на синюю бирку (Label), где указан параметр LC (Lashing Capacity) и материал (PES). Однако, традиционно оранжевые ремни ассоциируются с нагрузкой 5-10 тонн.

Таблица 2. Коэффициенты угла строповки (Тригонометрия безопасности)

При использовании многоветвевых стропов грузоподъемность снижается в зависимости от угла развала ветвей. Это чистая геометрия сил.
