Электроизоляционные материалы

В мире электричества и электроники, где невидимые силы способны творить чудеса и нести разрушения, безопасность и надежность определяются одним фундаментальным свойством — качеством изоляции. Электроизоляционный материал — это не просто барьер, а важнейший конструкционный элемент, от которого зависит работоспособность, долговечность и безопасность любого электротехнического устройства, от простого бытового выключателя до мощного промышленного трансформатора. Пробой изоляции — это неминуемое короткое замыкание, выход оборудования из строя, риск пожара и угроза для жизни. Именно поэтому к выбору диэлектриков профессионалы подходят с особой тщательностью. Компания «РезиноМир» в Москве является вашим экспертным центром в мире электроизоляционных материалов, предлагая не просто широкий ассортимент, а глубокое понимание их свойств, классов и областей применения.

Что такое электроизоляционные материалы и какова их роль?

Электроизоляционный материал (или диэлектрик) — это вещество, которое чрезвычайно плохо проводит электрический ток. Его основная задача — предотвратить протекание тока там, где это не предусмотрено конструкцией:

• Разделять токоведущие части с разным потенциалом (например, витки в обмотке трансформатора).

• Изолировать токоведущие части от корпуса оборудования и от человека.

• Выступать в качестве среды в конденсаторах, накапливая электрический заряд.

Качественный диэлектрик должен обладать целым комплексом свойств: высокой электрической прочностью, низкими диэлектрическими потерями, термостойкостью, механической прочностью и долговечностью.

Классификация электроизоляционных материалов: гид от экспертов «РезиноМир»

Мир диэлектриков огромен и разнообразен. Для удобства выбора мы разделили наш ассортимент на несколько ключевых групп по их форме и назначению.

Ленточные изоляционные материалы

Это самая известная и широко применяемая группа, предназначенная для изоляции проводов, кабелей, шин и создания бандажей.

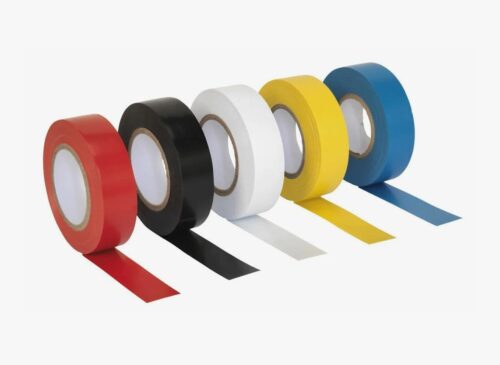

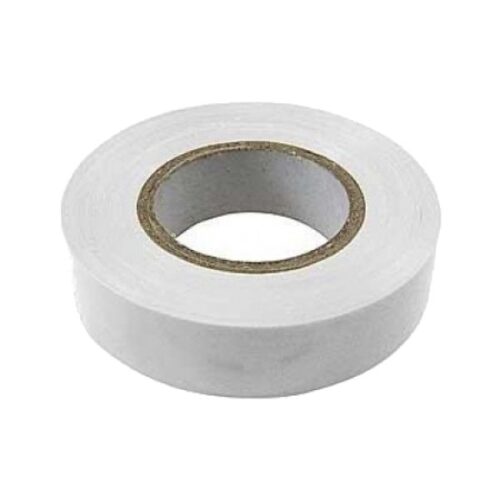

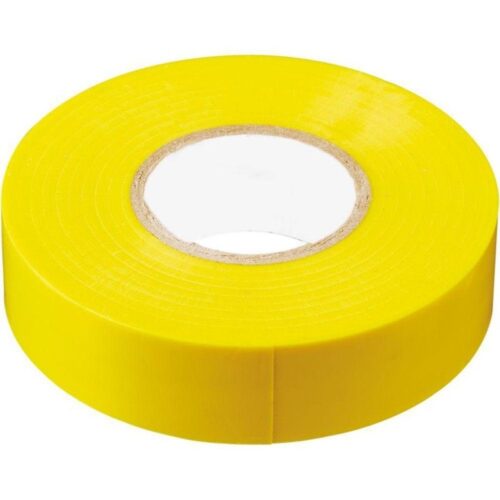

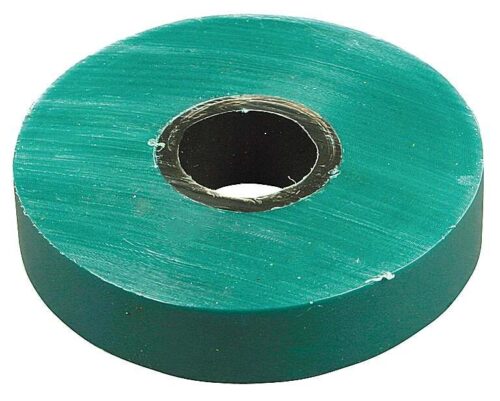

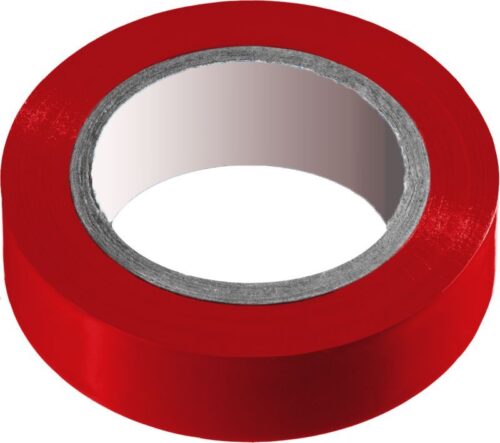

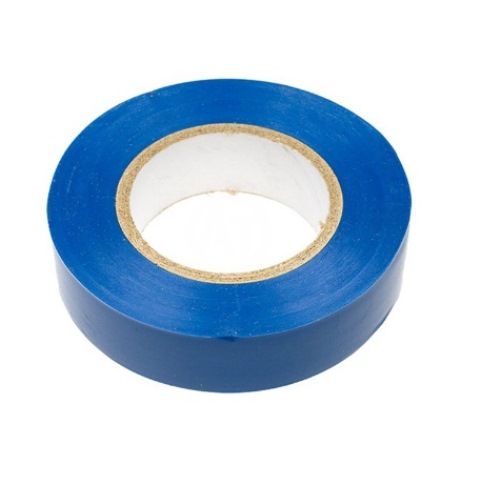

• Изолента ПВХ (поливинилхлоридная): Универсальная, эластичная лента с хорошими диэлектрическими свойствами и клеевым слоем. Идеальна для бытового и общепромышленного применения при напряжении до 600 В. Обладает влагостойкостью и широкой цветовой гаммой для маркировки.

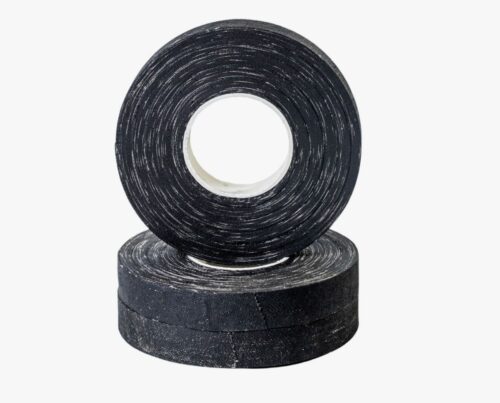

• Изолента ХБ (хлопчатобумажная): Лента на тканевой основе, пропитанная резиновым клеем. Ее ключевое преимущество — работа при повышенных температурах (до +100-110°C), где ПВХ уже «плывет». Однако она гигроскопична (впитывает влагу) и требует защиты от нее.

• Стеклоленты и киперные ленты: Ленты на основе стекловолокна или хлопка, не имеющие клеевого слоя. Используются для создания прочных бандажей на обмотках электродвигателей и трансформаторов с последующей пропиткой лаком.

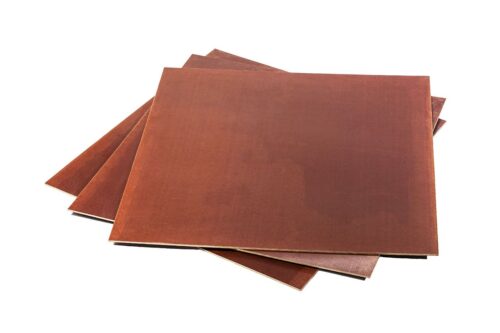

Листовые слоистые пластики (гетинакс, текстолит, стеклотекстолит)

Это жесткие конструкционные материалы, которые одновременно являются и прочным основанием, и превосходным изолятором. Их получают путем горячего прессования нескольких слоев основы (бумаги, ткани), пропитанной связующим (смолой).

• Гетинакс: Основа — бумага, связующее — фенолформальдегидная или эпоксидная смола. Самый доступный из слоистых пластиков. Отлично подходит для работы в трансформаторном масле, но имеет невысокую влагостойкость и механическую прочность.

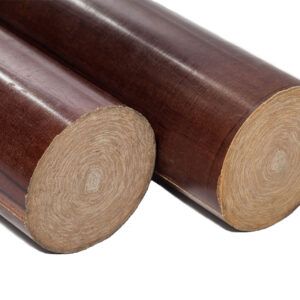

• Текстолит: Основа — хлопчатобумажная ткань. Значительно прочнее гетинакса, хорошо поддается механической обработке. Идеален для изготовления шестерен, втулок, панелей, работающих при умеренных электрических и высоких механических нагрузках.

• Стеклотекстолит (СТЭФ, СТЭФ-1, СТ-ЭТФ): Основа — стеклоткань. Это «чемпион» в мире слоистых пластиков. Обладает высочайшей механической прочностью, термостойкостью, влагостойкостью и превосходными диэлектрическими свойствами, в том числе на высоких частотах. Незаменим для самых ответственных узлов.

Давайте сравним эти три материала в наглядной таблице.

Высокотехнологичные полимеры: фторопласт и лакоткани

Это материалы для особых, самых сложных условий эксплуатации.

• Фторопласт-4 (PTFE): «Король» диэлектриков. Обладает уникальным сочетанием свойств:

  • Высочайшая термостойкость: от -269°C до +260°C.

  • Низкие диэлектрические потери: Идеален для СВЧ-техники.

  • Абсолютная химическая стойкость и гидрофобность.
    Из фторопласта изготавливают пленки, листы, стержни, из которых затем вытачивают изоляторы сложной формы, основания для плат, элементы разъемов.

• Лакоткани (ЛШМ, ЛКМ): Гибкий материал, представляющий собой тканевую основу (шелк, стеклоткань), пропитанную электроизоляционным лаком. Используется для гибкой изоляции в электрических машинах, где требуется сочетание эластичности и высокой электрической прочности.

Цитата инженера-разработчика РЭА, клиента компании «РезиноМир» в Москве: «При проектировании СВЧ-усилителей мы используем только фольгированный фторопласт или стеклотекстолит марки СТ-ЭТФ. У них минимальный и, что самое главное, стабильный тангенс угла диэлектрических потерь на гигагерцовых частотах. Любой другой материал, тот же СТЭФ, уже вносит недопустимые искажения в сигнал. В высокочастотной технике выбор правильного диэлектрика — это 90% успеха».

Классы нагревостойкости: важнейший параметр выбора

Один из самых критичных параметров для любого изоляционного материала — это его способность длительно работать при повышенной температуре без потери своих свойств. Для этого была введена система классов нагревостойкости.

Выбор материала с недостаточным классом нагревостойкости приведет к его преждевременному «старению», потере диэлектрических свойств и пробою.

Часто задаваемые вопросы (FAQ)

Что лучше для изготовления платы: гетинакс или стеклотекстолит?

Стеклотекстолит лучше практически по всем параметрам: он на порядок прочнее, влагостойкий, термостойкий и позволяет монтировать более тяжелые компоненты. Гетинакс — это более дешевый материал, который подходит для простых низковольтных схем, не работающих во влажной среде. Для любой ответственной электроники выбор однозначен — стеклотекстолит.

Можно ли использовать изоленту ПВХ для изоляции нагревательных элементов?

Нет, категорически нельзя. Рабочая температура ПВХ-изоленты обычно не превышает +70…+80°C. При более высоких температурах она начнет плавиться, «плыть» и потеряет свои изоляционные свойства, что может привести к короткому замыканию. Для таких задач нужно использовать термостойкие материалы, например, ленты на основе стекловолокна или фторопласта.

Как правильно выбрать толщину текстолита или стеклотекстолита?

Толщина выбирается исходя из двух параметров: требуемой механической прочности (чем толще лист, тем он прочнее на изгиб) и требуемой электрической прочности (чем толще, тем большее напряжение он выдержит). Расчеты производятся на этапе проектирования устройства.

У вас в Москве можно купить небольшой кусок текстолита или фторопласта?

Да, компания «РезиноМир» понимает потребности как крупных производств, так и частных мастеров и радиолюбителей. Мы предлагаем услугу резки листовых материалов в размер заказчика, что позволяет вам приобрести заготовку нужных габаритов, не переплачивая за целый лист.

Выбор правильного электроизоляционного материала — это фундамент надежности и безопасности любого электротехнического изделия. Обратившись в компанию «РезиноМир», вы получите не просто широкий ассортимент качественной продукции, соответствующей ГОСТ, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор.
