Диафрагма УРТ по чертежу 0238 041 901 / Резина В-14 ТУ 38-005-1166
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

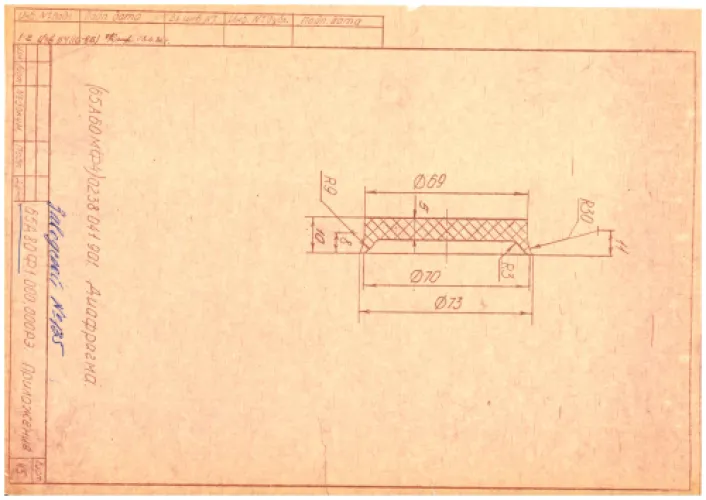

Диафрагма (мембрана) по чертежу 0238 041 901 — формовая круглая тарельчатая деталь из маслобензостойкой резины марки В-14 по ТУ 38-005-1166. Её задача — разделять среды и герметизировать подвижный элемент, воспринимая перепад давления и перемещаясь вместе со штоком или тарелкой. Применяется в устройствах регулирования и топливной аппаратуре типа УРТ, в пневмо- и гидроаппаратуре, а также при ремонте узлов, где рабочей средой служат воздух, масло или топливо.
Характеристики и что они значат
- Резина В-14, маслобензостойкая — эластомер не разбухает и не теряет прочность в контакте с топливом и минеральными маслами, поэтому мембрана сохраняет геометрию рабочего профиля.
- Твёрдость 60–75 ед. по Шору А — среднежёсткая резина: диафрагма достаточно упруга для многократного прогиба и одновременно не выпучивается под перепадом давления.
- Температура -40…+100 °C — деталь работает в неотапливаемой технике зимой и рядом с нагретыми агрегатами, без потери подвижности на морозе.
- Формовое изготовление в пресс-форме — точный тарельчатый профиль и повторяемая толщина по всему полю мембраны, без следов механического раскроя.
- Без армирования (уточняется по чертежу) — цельнорезиновая конструкция; при наличии тканевого слоя в чертеже изготовление ведётся по нему.
Соответствие ТУ 38-005-1166
Материал соответствует ТУ 38-005-1166, размеры и профиль — чертежу 0238 041 901. На каждую партию выдаётся паспорт качества с указанием марки резины и обозначения чертежа.
Хранение и монтаж
Храните диафрагмы в сухом закрытом помещении, на поддонах или в таре, без перегибов, вдали от нагревателей, растворителей и прямых солнечных лучей. Перед установкой очистите посадочные поверхности и проверьте отсутствие задиров: они прорезают мембрану по кромке. Затягивайте крепёж равномерно по кругу, не растягивая деталь, а на морозе дайте резине прогреться до плюсовой температуры.
Резиномир изготавливает формовые детали по чертежам и образцам заказчика, поставляет штучно и партиями, отгружает со склада; доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон эксплуатации -40…+100 °C. На нижней границе резина В-14 сохраняет эластичность и мембрана продолжает перемещаться, на верхней — допустим нагрев от агрегата. Длительная работа выше +100 °C ускоряет старение и приводит к потере упругости профиля.
Да, резина В-14 относится к маслобензостойким. Она рассчитана на воздух, минеральные масла и топливо, не разбухает и не теряет прочность, поэтому применяется в топливной аппаратуре УРТ и пневмогидроузлах.
Заменой служит диафрагма того же профиля из маслобензостойкой резины близкой твёрдости (60–75 ед. Шор А) с рабочим диапазоном -40…+100 °C. Посадочные размеры и толщина мембраны должны совпадать. Если есть сомнения, пришлите чертёж или фото детали — подберём замену по ним.
К партии прилагается паспорт качества с указанием марки резины В-14, обозначения ТУ 38-005-1166 и номера чертежа 0238 041 901. По запросу оформляем дополнительные документы для входного контроля.
| Тип изделия | Диафрагма (мембрана) |
| Марка резины | В-14 |
| Тип резины | Маслобензостойкая |
| Твёрдость по Шору А | 60-75 ед. Шор А |
| Назначение | Разделение сред, герметизация подвижного элемента в пневмо-/гидроаппаратуре |
| Стойкость к маслам и бензину | Стойкая |
| Температура эксплуатации | -40…+100 °C |
| Цвет | Чёрный |
| Материал | Резина |
| Применяемость | УРТ (устройство регулирования/топливная аппаратура) |
| Стандарт | ТУ 38-005-1166 |
| Форма (геометрическая) | Круглая (тарельчатая мембрана) |
| Среда | Воздух, масло, топливо |
| Размер | По чертежу 0238 041 901 мм |
| Армирование | Без армирования (уточняется по чертежу) |
| Единица измерения | шт. |
| Способ изготовления | Формовое (прессование в пресс-форме) |
| Изготовление | По чертежу заказчика |
| Обозначение по ТУ | ТУ 38-005-1166 |
| Обозначение по чертежу | 0238 041 901 |
