Эластичный кабельный ввод для кабеля УРТ d-15мм Т0У03.000.011 / Смесь резиновая В-14 ТУ 005.1166-87
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Формовое изделие в виде осесимметричной втулки, которое уплотняет место входа кабеля марки УРТ в корпус аппарата или прибора. Обжимая оболочку кабеля диаметром 15 мм, ввод перекрывает путь влаге и атмосферным осадкам и одновременно принимает на себя изгибные нагрузки у среза корпуса. Применяется при сборке и ремонте электротехнического оборудования, распределительных и соединительных коробок, а также переносных и передвижных установок, где кабель регулярно перемещается и перегибается.
Характеристики и что они значат
- Диаметр кабеля 15 мм — ввод рассчитан на конкретный типоразмер оболочки: обжатие плотное, без зазора и без чрезмерного пережима жил.
- Резиновая смесь В-14 — резина общего назначения с электроизоляционными свойствами, поэтому деталь не создаёт проводящего мостика между кабелем и корпусом.

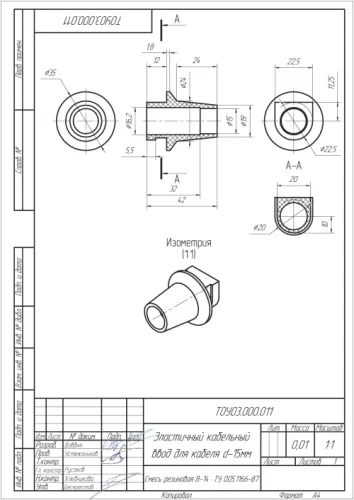

- Обозначение Т0У03.000.011 — изделие изготавливается формованием по чертежу заказчика, геометрия повторяется от партии к партии.
- Форма втулки, чёрный цвет — осесимметричная деталь ставится в круглое отверстие корпуса, сажевое наполнение повышает стойкость к свету и старению.
- Среда — воздух, влага, осадки — узел рассчитан на наружную эксплуатацию, но не на постоянный контакт с маслами и топливом.
Соответствие стандарту
Резиновая смесь В-14 поставляется по ТУ 005.1166-87, геометрия детали — по чертежу Т0У03.000.011. На каждую партию оформляется паспорт качества с указанием марки резины и обозначения детали.
Хранение и монтаж
Храните изделия в сухом закрытом помещении, в таре или на поддонах, вдали от отопительных приборов, прямых солнечных лучей и озонирующего оборудования, без перегибов и сдавливания. Перед установкой протрите посадочное место, при затяжном монтаже допустимо смочить поверхность мыльным раствором — растворители и минеральные масла применять не следует. После посадки убедитесь, что втулка обжала кабель по всей окружности, а край корпуса не режет резину.
Резиномир изготавливает формовые детали по чертежам и образцам заказчика, отгружает со склада поштучно и партиями, доставка в Москву и другие регионы.
Частые вопросы о товаре
Резина В-14 относится к смесям общего назначения и рассчитана на обычные условия эксплуатации на воздухе. Точные температурные границы конкретной партии указываются в паспорте качества и в ТУ 005.1166-87 — запросите документ у менеджера до заказа.
Деталь спроектирована под кабель УРТ диаметром 15 мм. На более тонкий кабель обжатие будет неплотным, на более толстый втулка сядет с натягом и быстро порвётся. Для другого диаметра нужен свой типоразмер.
Взаимозаменяемость определяется геометрией втулки и маркой резины: подойдёт формовое изделие того же посадочного размера из резины общего назначения. Если сомневаетесь, пришлите чертёж или фото детали — замену подберут по кнопке «Подобрать по чертежу».
На отгружаемую партию оформляется паспорт качества с указанием марки резиновой смеси В-14, обозначения ТУ 005.1166-87 и номера детали Т0У03.000.011. По запросу прикладываются товарные и сопроводительные документы.
| Тип изделия | Эластичный кабельный ввод (уплотнитель кабельного ввода) |
| Марка резины | В-14 |
| Тип резины | Резина общего назначения, электроизоляционная |
| Назначение | Уплотнение и герметизация ввода кабеля в корпус изделия |
| Форма поставки | Готовое формовое изделие |
| Цвет | Чёрный |
| Материал | Резиновая смесь |
| Применяемость | Кабель марки УРТ |
| Обозначение | Т0У03.000.011 |
| Диаметр кабеля (мм) | 15 мм |
| Форма (геометрическая) | Втулка (кольцевая, осесимметричная) |
| Среда | Воздух, влага, атмосферные осадки |
| Группа | Детали по чертежам заказчика |
| Единица измерения | шт |
| Особенность конструкции | Эластичный, обеспечивает обжатие кабеля и защиту от изгибных нагрузок |
| Комплектация | 1 шт. |
| Способ изготовления | Изготовление по чертежу заказчика (формование) |
| Обозначение по ТУ | ТУ 005.1166-87 |
