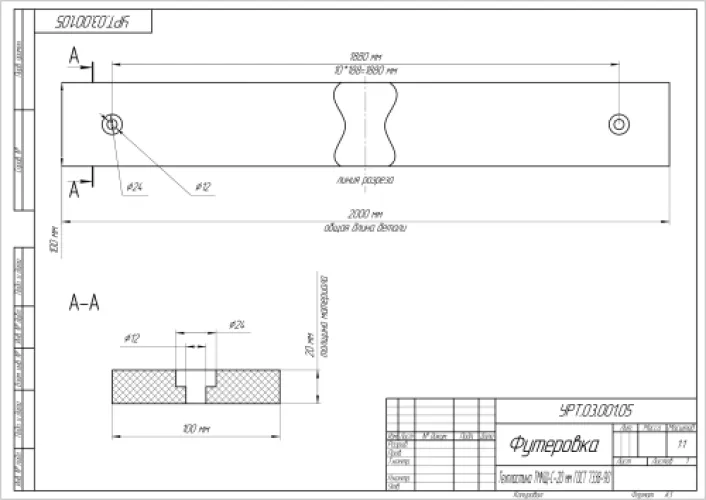

Футеровка по чертежу УРТ.03.001.05 / Техпластина ТМКЩ-С-20 мм ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Готовая деталь по чертежу заказчика, вырубленная из технической пластины ТМКЩ-С толщиной 20 мм по ГОСТ 7338-90. Такая футеровка ставится на внутренние поверхности бункеров, желобов, течек, барабанов и ёмкостей горно-обогатительного оборудования, где металл разбивается падающей горной массой и разъедается технологическими растворами. Резиновый слой гасит удар, снижает шум и абразивный износ, а также защищает корпус от коррозии.
Характеристики и что они значат
- Толщина 20 мм — солидный износный слой: деталь принимает удар кусковой породы и служит дольше тонких листов, при этом сохраняет форму на плоских и слабоизогнутых поверхностях.
- Марка ТМКЩ — теплостойкая, морозостойкая, кислото- и щёлочестойкая резина: работает в воде, на воздухе и в растворах кислот и щелочей концентрацией до 20%.
- Твёрдость 45–75 ед. Шор А, класс С — средняя жёсткость: материал достаточно упруг, чтобы поглощать удары, и достаточно плотен, чтобы не «плыть» под потоком материала.
- Диапазон от −45 до +80 °C — деталь пригодна для неотапливаемых цехов и открытых эстакад, включая зимнюю эксплуатацию.
- Без армирования, к маслам и бензину не стойка — контакт с нефтепродуктами исключаем: там нужна резина на полярных каучуках.
Соответствие стандарту
Исходный материал — пластина техническая ТМКЩ-С-20 мм по ГОСТ 7338-90; раскрой выполняется строго по обозначению чертежа УРТ.03.001.05. На партию оформляется паспорт качества с указанием марки, класса твёрдости и стандарта.
Хранение и монтаж
Храните детали в сухом закрытом помещении, на поддонах, в горизонтальном положении, без перегибов и тяжёлых предметов сверху, вдали от нагревателей, прямого солнца и озонирующего оборудования. Подгонка по месту выполняется острым ножом или дисковым резаком со смачиванием; отверстия пробиваются просечкой. Перед приклеиванием поверхность резины зачищают и обезжиривают, металл очищают от окалины и ржавчины; крепёж прижимными планками или болтами с шайбами затягивают равномерно, без перекоса детали.
Компания «Резиномир» изготавливает футеровочные детали по чертежам и эскизам заказчика, выполняет раскрой по заданным размерам, отгружает со склада, оформляет документы на партию. Доставка в Москву и самовывоз в Москве.
Частые вопросы о товаре
Резина ТМКЩ допускает эксплуатацию от −45 до +80 °C. Этого достаточно для неотапливаемых цехов, открытых бункеров и течек зимой. Для сред горячее +80 °C и для контакта с маслами или бензином марка ТМКЩ не подходит.
Основной раскрой мы делаем по чертежу вырубкой или резаком. По месту 20 мм режут острым ножом с намоченным лезвием либо дисковым/ленточным резаком в несколько проходов, отверстия удобнее пробивать просечкой нужного диаметра.
Замена возможна, если совпадают среда, температура и твёрдость: например, другой класс твёрдости той же марки по ГОСТ 7338-90. Для масел и нефтепродуктов ТМКЩ не годится. При сомнениях пришлите чертёж или фото детали — мы подберём аналог.
На каждую партию оформляется паспорт качества с указанием марки ТМКЩ, класса С, толщины 20 мм и ГОСТ 7338-90. По запросу предоставляем отгрузочные документы и сведения о соответствии требованиям ТР ЕАЭС.
| Толщина | 20 мм |
| Тип изделия | Футеровка (деталь по чертежу) |
| Марка резины | ТМКЩ |
| Твёрдость по Шору А | 45-75 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Защитная футеровка оборудования от абразивного износа и коррозии |
| Стойкость к маслам и бензину | Не стойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Форма поставки | Готовая деталь по чертежу заказчика |
| Цвет | Чёрный |
| Материал | Резина на основе СКИ/СКМС (неполярные каучуки) |
| Применяемость | Бункеры, желоба, течки, барабаны, ёмкости горно-обогатительного оборудования |
| Степень твёрдости | Средняя Шор А |
| Среда | Вода, воздух, растворы кислот и щелочей концентрацией до 20% |
| Армирование | Без армирования (неармированная) |
| Единица измерения | шт. |
| Способ изготовления | Вырубка/раскрой из техпластины по чертежу |
| Класс (степень) по ТУ | С (средней твёрдости) |
| Обозначение по чертежу | УРТ.03.001.05 |
| Исходный материал | Пластина техническая ТМКЩ-С-20 мм ГОСТ 7338-90 |
