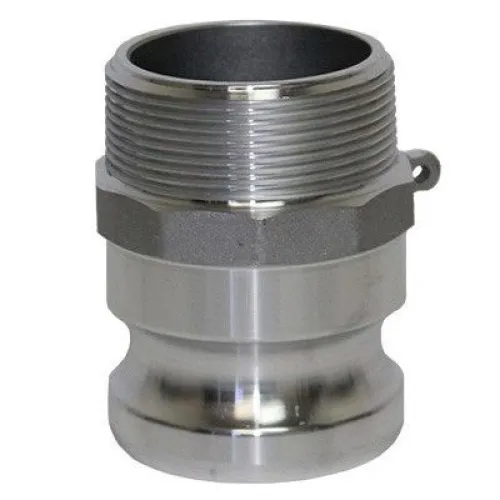

Камлок нержавеющий F-300 3" (75 мм)
Основные характеристики
Расчёт стоимости
Камлок типа F — штекер («папа») с наружной цилиндрической резьбой BSP/NPT, предназначенный для быстрого соединения трубопроводов, рукавов и патрубков без применения инструмента. Соединение применяют на автоцистернах при сливе-наливе нефтепродуктов, на насосном оборудовании и обвязке ёмкостей, а также на линиях перекачки воды, химически агрессивных и пищевых сред и подачи сыпучих материалов.
Характеристики и что они значат
- Условный проход 75 мм (типоразмер 3") — крупный проход для магистралей с высокой производительностью перекачки; стыкуется только с ответными частями того же размера.
- Нержавеющая сталь AISI 304 (SS304) — стойкость к коррозии и мойке, допустимо применение на пищевых и химических линиях, где углеродистая сталь или алюминий не подходят.
- Рабочее давление 20 МПа — запас по прочности корпуса для напорных линий с насосами; фактический предел системы определяет самое слабое звено — рукав и уплотнение.
- Температура от −35 до +200 °C — работа на морозе и с горячими средами; верхний предел реализуется при подборе уплотнения PTFE или Viton, стандартное кольцо NBR рассчитано на нефтепродукты.
- Наружная резьба BSP/NPT — навинчивается на штуцер, тройник или патрубок ёмкости, тип резьбы уточняется при заказе.
Соответствие стандарту
Изделие выполнено по DIN 2828, что гарантирует взаимозаменяемость с ответными частями камлок типов B, C, D, DC и DP аналогичного размера от других производителей. Корпус изготовлен литьём под давлением с последующей механической обработкой посадочных поверхностей. На партию предоставляется паспорт качества.
Хранение и монтаж
Храните в сухом закрытом помещении, на поддонах или в таре, отдельно от агрессивных реагентов; уплотнительные кольца берегите от прямых солнечных лучей и масел. Перед сборкой очистите резьбу и посадочный торец, намотайте уплотнительный материал на резьбу, затяните ключом за лыски корпуса. Ответную часть фиксируйте прижимными рычагами до упора, предварительно убедившись в целостности кольца.
Компания «Резиномир» поставляет камлоки типа F штучно и партиями, комплектует ответными частями и уплотнениями нужного материала, отгружает со склада; доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон рабочих температур — от −35 до +200 °C. Верхний предел достижим с уплотнением PTFE или Viton. Стандартное кольцо NBR рассчитано на нефтепродукты и умеренный нагрев, для пара и горячей воды выбирайте EPDM или PTFE.
Штекер F соединяется с ответными частями типов B, C, D, DC и DP того же размера 3" (Ду 75 мм). Исполнение по DIN 2828 обеспечивает совместимость с изделиями других производителей.
Возможна замена на камлок с другим типом резьбы через переходник либо на аналог из латуни или алюминия, если среда и давление допускают. При сомнениях подберём замену по чертежу или фото вашей детали — отправьте их через форму подбора.
На отгружаемую партию оформляется паспорт качества с указанием материала корпуса AISI 304, типоразмера и типа уплотнения. По запросу предоставляются сопроводительные документы на партию для входного контроля.
| Тип изделия | Быстроразъёмное соединение (камлок) |
| Форма поставки | Штучно |
| Материал | Нержавеющая сталь AISI 304 (SS304) |
| Применяемость | Соединение трубопроводов и рукавов при перекачке жидкостей, автоцистерны, ёмкости, насосное оборудование |
| Обозначение | F-300 |
| Стандарт | DIN 2828 |
| Среда | Вода, нефтепродукты, химически агрессивные жидкости, пищевые среды, сыпучие материалы |
| Вид камлока: | F |
| Тип | БРС соединения |
| Рабочая температура камлока: | от -35 до +200 °C |
| Номинальное рабочее давление: | 20 МПа |
| Тип резьбы | Наружная цилиндрическая (BSP/NPT) |
| Материал уплотнения | NBR (по умолчанию), опционально EPDM, PTFE, Viton |
| Способ изготовления | Литьё под давлением с последующей механической обработкой |
| Резьба | 3" (наружная) мм |
| Присоединение | К ответным частям камлок типов B, C, D, DC, DP |
| Способ монтажа | Быстроразъёмное соединение без инструмента, фиксация рычагами ответной части |
| Условный проход Ду | 75 мм |
| Условный размер | 3" мм |
| Конструкция | Штекер (папа) с наружной резьбой BSP/NPT |
