Кольцо нажимное КН 210*240*15,3 ГОСТ 22707-77 полиуретан
Основные характеристики
Расчёт стоимости

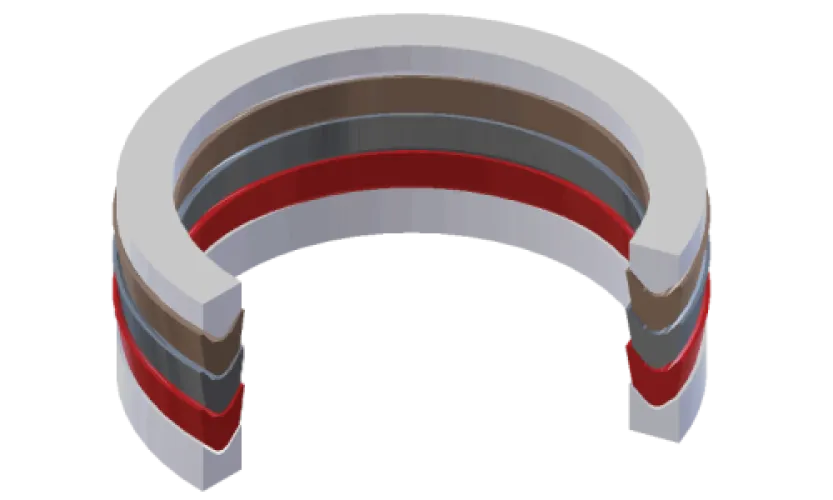

Нажимное кольцо — верхний опорный элемент шевронного многоманжетного уплотнения. Оно замыкает пакет манжет и равномерно передаёт усилие поджатия от крышки цилиндра на весь комплект. Применяется в гидро- и пневмоцилиндрах, на штоках и поршнях прессового и подъёмного оборудования, а также в гидравлике дорожных и строительных машин, где уплотнение работает по минеральным маслам, гидравлическим жидкостям и воде.
Характеристики и что они значат
- Типоразмер 210×240×15,3 мм — кольцо ставится в канавку с внутренним диаметром по штоку 210 мм и наружным 240 мм; высота 15,3 мм учитывается при расчёте общей длины пакета манжет и опорных колец.
- Твёрдость 90-95 ед. Шор А — жёсткий полиуретан, который не выдавливается в зазор и сохраняет геометрию V-образной опорной поверхности под нагрузкой.
- Ширина стенки 15 мм — достаточное сечение для передачи усилия поджатия без просадки и деформации кромок.
- Температура от -30 до +100 °C — рабочий диапазон обычной гидравлики; при более горячих средах материал теряет стабильность размеров.
- Полиуретан СКУ-ПФЛ — стоек к минеральным маслам и бензину, что исключает набухание и потерю посадки в масляной среде.
Соответствие стандарту
Изделие выполнено по ГОСТ 22707-77 на шевронные многоманжетные уплотнения: обозначение КН 210*240*15,3 определяет посадочные размеры и профиль. На партию предоставляется паспорт качества.
Хранение и монтаж
Храните кольца в сухом закрытом помещении, на поддонах или в таре, без перегибов, сдавливания и контакта с прямыми солнечными лучами и нагревательными приборами. Перед сборкой очистите канавку и шток, проверьте отсутствие задиров и острых кромок, смажьте детали рабочей жидкостью. Пакет собирают в порядке: опорное кольцо, манжеты, нажимное кольцо; затяжку выполняют равномерно, без перекоса, чтобы V-образная поверхность легла на манжеты всей площадью.
Резиномир поставляет нажимные кольца и комплекты шевронных уплотнений по размерам заказчика, отгрузка со склада, доставка в Москву и в другие регионы.
Частые вопросы о товаре
Рабочий диапазон полиуретана СКУ-ПФЛ — от -30 до +100 °C в среде минеральных масел, гидравлических жидкостей и воды. Кратковременные пики допустимы, но постоянная работа выше +100 °C ведёт к размягчению и потере размеров пакета.
Шевронный пакет с нажимным кольцом рассчитан на высоконагруженную гидравлику. Ресурс зависит от зазоров в паре, чистоты жидкости и правильности поджатия: перетяжка увеличивает трение и износ манжет, недотяжка даёт течь по штоку.
Взаимозаменяемость определяется посадочными диаметрами 210 и 240 мм и высотой 15,3 мм, а также профилем по ГОСТ 22707-77. Подобрать можно комплект близкого типоразмера с пересчётом высоты пакета. При сомнениях мы подберём замену по чертежу или фото детали.
На отгружаемую партию оформляется паспорт качества с указанием обозначения КН 210*240*15,3, материала и стандарта. Полный комплект отгрузочных документов передаётся вместе с товаром.
| Тип изделия | Кольцо нажимное |
| Твёрдость по Шору А | 90-95 ед. Шор А |
| ГОСТ | ГОСТ 22707-77 |
| Назначение | Передача усилия поджатия на пакет шевронных манжет |
| Стойкость к маслам и бензину | Стойкое |
| Температура эксплуатации | от -30 до +100 °C |
| Цвет | Жёлтый / коричневый |
| Материал | Полиуретан (СКУ-ПФЛ) |
| Применяемость | Гидро- и пневмоцилиндры, штоки и поршни гидравлического оборудования |
| Давление (атм) | до 500 МПа |
| Обозначение | КН 210*240*15,3 |
| Наружний диаметр (мм) | 240 мм |
| Внутренний диаметр (мм) | 210 мм |
| Высота (мм) | 15,3 мм |
| Среда | Минеральные масла, гидравлические жидкости, вода |
| Тип кольца | Нажимное (опорное верхнее) |
| Форма сечения | Шевронная (V-образная опорная поверхность) |
| Единица измерения | шт |
| Тип уплотнения | Шевронное многоманжетное уплотнение |
| Способ изготовления | Литьё/механическая обработка |
| Ширина стенки кольца | 15 мм |
