Кольцо нормального сечения Н 28*22 ГОСТ 9833-61
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

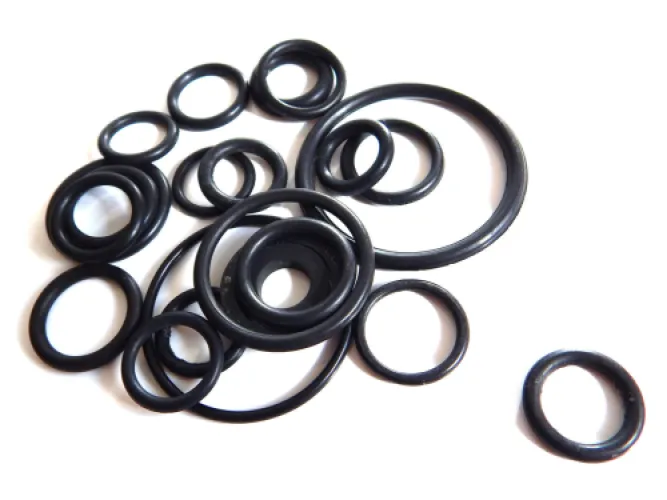

Уплотнительное кольцо круглого сечения с обозначением Н 28*22 применяется для герметизации соединений в гидравлических и пневматических системах, в трубопроводной и запорной арматуре, а также в узлах насосов, цилиндров и распределителей. Работает как в неподвижных стыках (фланцы, крышки, штуцеры), так и в подвижных соединениях штоков и поршней при возвратно-поступательном движении. Изготавливается формовым прессованием из резины на основе синтетического каучука.
Характеристики и что они значат
- Внутренний диаметр 22 мм, наружный 28 мм, сечение 3 мм — кольцо нормального сечения (Н), рассчитанное на стандартную канавку под этот типоразмер; при подборе ориентируются именно на внутренний диаметр и толщину шнура.
- Твёрдость 60-75 ед. по Шору А — упругая, но не мягкая резина: кольцо заполняет канавку без выдавливания в зазор и сохраняет обжатие после многократных сборок.
- Рабочее давление до 32 атм — подходит для типовых гидроагрегатов и пневмолиний среднего давления без применения защитных шайб.
- Температура от -50 до +150 °C — конкретный диапазон зависит от группы резины (1-4), которая выбирается под рабочую среду: масла, топливо, вода или воздух.
- Формовое прессование — точная геометрия тора и минимальный облой, что важно для стабильной герметичности.
Соответствие стандарту
Изделие выпускается по ГОСТ 9833-61 — размерный ряд, допуски и обозначение Н 28*22 соответствуют этому стандарту. На партию предоставляется паспорт качества с указанием группы резины; гарантийный срок хранения — 3 года.
Хранение и монтаж
Храните кольца в сухом закрытом помещении, в упаковке, на поддонах или стеллажах, без растяжения, перегибов и подвешивания на крючках, вдали от нагревательных приборов, прямого солнечного света и озонирующего оборудования. Перед установкой очистите канавку от заусенцев и старого уплотнения, смажьте кольцо рабочей жидкостью и заводите в посадочное место без острого инструмента, чтобы не порезать резину. Растягивать кольцо диаметром 22 мм при монтаже допустимо минимально — иначе сечение утоньшается и герметичность падает.
Компания «Резиномир» поставляет кольца ГОСТ 9833-61 бренда URT оптом и в розницу, комплектует заказ разными типоразмерами и группами резины под вашу среду, отгружает со склада; доставка в Москву и другие регионы.
Частые вопросы о товаре
Общий диапазон — от -50 до +150 °C, но фактические пределы зависят от группы резины (1-4), подобранной под среду. Для масел и топлива применяют одни группы, для воды и воздуха — другие, поэтому среду укажите при заказе.
Рабочее давление — до 32 атм при корректно выполненной канавке и допустимом зазоре в соединении. Твёрдость резины 60-75 ед. по Шору А препятствует выдавливанию сечения 3 мм в зазор при таких нагрузках.
Ориентируйтесь на внутренний диаметр 22 мм и сечение 3 мм: близкие по типоразмеру кольца ГОСТ 9833-61 или импортные аналоги 22х3 часто взаимозаменяемы. Если есть сомнения, наши специалисты подберут замену по чертежу узла или фото детали.
К отгрузке прилагается паспорт качества на партию с указанием обозначения Н 28*22, стандарта ГОСТ 9833-61 и группы резины. По запросу предоставляем документы о соответствии и отгрузочные бумаги для бухгалтерии.
| Тип изделия | Кольцо уплотнительное круглого сечения |
| Твёрдость по Шору А | 60-75 ед. Шор А |
| Температура эксплуатации | -50…+150 (зависит от группы резины) °C |
| Материал | Резина на основе синтетического каучука |
| Применяемость | Гидравлические и пневматические системы, арматура |
| Бренд | URT |
| Обозначение | Н 28*22 |
| Наружний диаметр (мм) | 28 мм |
| Внутренний диаметр (мм) | 22 мм |
| Стандарт | ГОСТ 9833-61 |
| Форма (геометрическая) | Круглое сечение (тор) |
| Среда | Масла, топливо, вода, воздух |
| Группа резины | 1-4 (в зависимости от рабочей среды) |
| Сечение (мм) | 3 мм |
| Тип кольца | Нормального сечения (Н) |
| Единица измерения | шт. |
| Тип уплотнения | Неподвижные и подвижные соединения |
| Способ изготовления | Формовое прессование |
| Рабочее давление | до 32 атм |
| Наружный диаметр (мм) | 28 мм |
| Гарантийный срок хранения | 3 года мес |
