Кольцо опорное КО 115*140 ГОСТ 22707-77 полиуретан
Основные характеристики
Расчёт стоимости

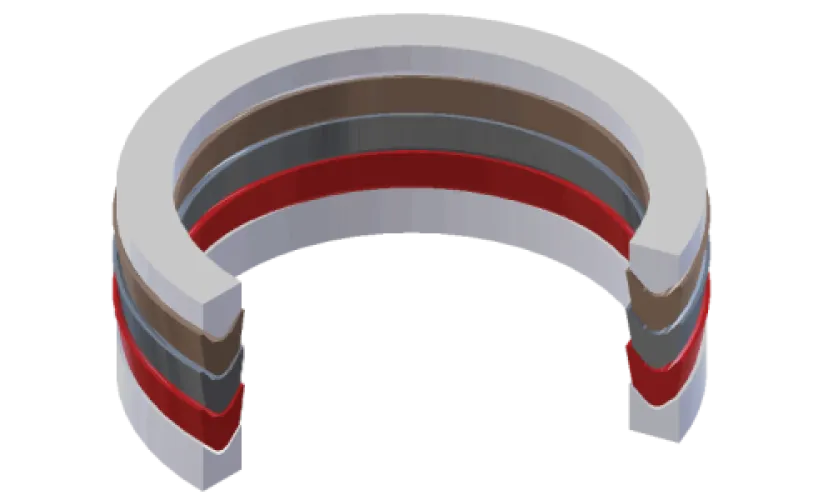

Опорное кольцо КО 115*140 — нижний элемент шевронного многорядного уплотнительного комплекта штока или поршня гидроцилиндра. Оно принимает осевую нагрузку от манжет, задаёт геометрию пакета в канавке и не даёт V-образным кольцам выдавливаться в зазор. Применяется при ремонте и сборке гидравлических и пневматических цилиндров, гидропрессов, узлов спецтехники и дорожных машин, где уплотнение работает по штоку диаметром 115 мм.
Характеристики и что они значат
- Размер 115*140 мм при ширине стенки 12,5 мм — кольцо садится на шток 115 мм и заполняет канавку до наружного диаметра 140 мм без подгонки, если посадочное место выполнено по чертежу узла.
- Твёрдость 90-95 ед. Шор А — жёсткий полиуретан: деталь держит форму под нагрузкой и работает именно как опора, а не как эластичная уплотняющая манжета.
- Температура от -30 до +80 °C — рабочий диапазон обычной гидравлики на минеральном масле; для горячих сред и пара такое кольцо не предназначено.
- Стойкость к минеральным маслам, гидравлическим жидкостям, бензину и воде — материал не набухает и сохраняет размеры в типовых рабочих средах гидросистем.
- Скорость скольжения до 0,5 м/с — параметр для возвратно-поступательного движения штока; при более быстрых циклах ресурс пакета снижается.
Соответствие ГОСТ 22707-77
Кольцо изготавливается по ГОСТ 22707-77 литьём с последующей механической обработкой, цвет — жёлтый/янтарный. На партию предоставляется паспорт качества с указанием типоразмера и материала.
Хранение и монтаж
Хранить в сухом закрытом помещении, на поддонах или в таре, без перегибов, вдали от нагревательных приборов и прямых солнечных лучей. Перед сборкой очистите канавку, проверьте отсутствие задиров на штоке и фасок с острыми кромками. Кольца пакета укладывают строго по порядку: опорное — со стороны давления по схеме узла, затем шевронные манжеты и нажимное кольцо. Монтаж ведут без металлического инструмента, полиуретан легко режется и царапается.
Резиномир поставляет опорные кольца и комплектные шевронные уплотнения поштучно и партиями, отгрузка со склада, доставка в Москву, изготовление нестандартных типоразмеров по чертежу заказчика.
Частые вопросы о товаре
Полиуретановое кольцо рассчитано на эксплуатацию от -30 до +80 °C в минеральных маслах, гидравлических жидкостях и воде. Для более высоких температур или агрессивных сред нужен другой материал уплотнения — уточняйте условия работы узла.
Шевронный пакет с опорным кольцом применяют в гидросистемах высокого давления при скорости скольжения штока до 0,5 м/с. Ресурс зависит от чистоты поверхности штока, зазоров в узле и правильной затяжки нажимного кольца.
Взаимозаменяемость определяется диаметром штока 115 мм, наружным диаметром 140 мм и шириной стенки 12,5 мм — близкие по размеру кольца ставить нельзя, пакет потеряет герметичность. Если сомневаетесь, подберём замену по чертежу или фото детали.
На отгружаемую партию предоставляется паспорт качества с указанием обозначения КО 115*140, материала и ГОСТ 22707-77. Полный комплект отгрузочных документов выдаётся для юридических лиц и по запросу розничных покупателей.
| Тип изделия | Кольцо опорное |
| Твёрдость по Шору А | 90-95 ед. Шор А |
| ГОСТ | ГОСТ 22707-77 |
| Назначение | Опорный элемент шевронного уплотнительного комплекта штока/поршня гидроцилиндра |
| Стойкость к маслам и бензину | Стойкое |
| Температура эксплуатации | от -30 до +80 °C |
| Цвет | Жёлтый / янтарный |
| Материал | Полиуретан |
| Применяемость | Гидравлические и пневматические цилиндры, гидропрессы, спецтехника |
| Давление (атм) | до 500 МПа |
| Обозначение | КО 115*140 |
| Наружний диаметр (мм) | 140 мм |
| Внутренний диаметр (мм) | 115 мм |
| Диаметр штока | 115 мм |
| Среда | Минеральные масла, гидравлические жидкости, вода |
| Тип кольца | Опорное (КО) |
| Форма сечения | Шевронная (V-образная) опорная |
| Единица измерения | шт. |
| Тип уплотнения | Шевронное многорядное уплотнение |
| Способ изготовления | Литьё / механическая обработка |
| Максимальная скорость скольжения вала | до 0,5 м/с |
| Ширина стенки кольца | 12,5 мм |
