Кольцо опорное КО 14*26 ГОСТ 22704-77 полиуретан
Основные характеристики
Расчёт стоимости

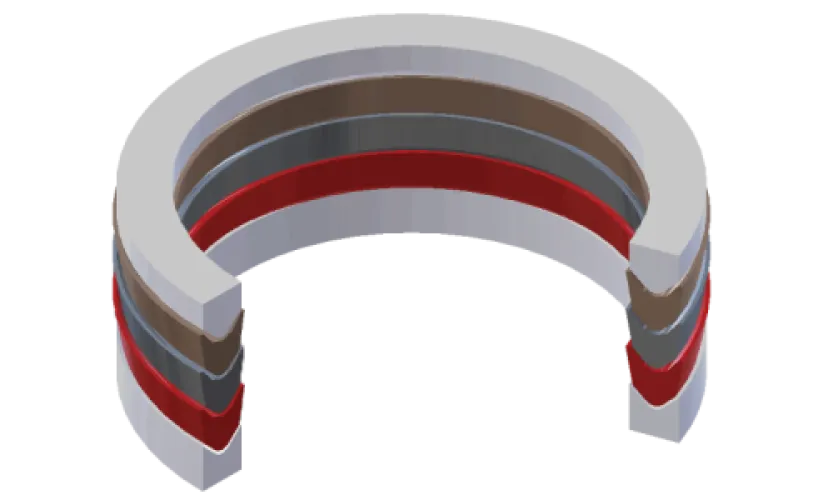

Опорное кольцо КО 14х26 — нижний элемент комплекта шевронного многоманжетного уплотнения. Оно принимает на себя нагрузку от пакета манжет и не даёт им выдавливаться в зазор при обратном ходе. Применяется в гидравлических и пневматических цилиндрах, гидравлических прессах, а также в гидроприводе строительной и дорожной спецтехники при уплотнении штоков и поршней.
Характеристики и что они значат
- Размер 14х26 мм — кольцо подбирается под шток диаметром 14 мм, наружный диаметр 26 мм задаёт посадку в канавку; проверяйте оба размера, иначе пакет манжет сядет с перекосом.
- Ширина стенки 6 мм — опорная площадка, которая распределяет усилие от манжет и удерживает геометрию пакета под давлением.
- Твёрдость 85-95 ед. Шор А — жёсткий полиуретан: кольцо почти не деформируется и работает именно как опора, а не как уплотнитель.
- Температура от -30 до +100 °C — рабочий диапазон для минеральных масел, гидравлических жидкостей и воды; полиуретан стоек к маслам и бензину.
- Скорость скольжения до 0,5 м/с — типичный режим гидроцилиндров возвратно-поступательного действия; при более быстрых приводах узел подбирают отдельно.
Соответствие стандарту
Изделие выполнено по ГОСТ 22704-77 — по этому стандарту нормируются форма шевронного сечения и размерный ряд деталей комплекта. Заготовки изготавливаются литьём с последующей механической обработкой. На партию предоставляется паспорт качества.
Хранение и монтаж
Храните кольца в сухом закрытом помещении, на поддонах или в таре, без перегибов и сдавливания, вдали от нагревательных приборов и прямого солнца. Перед сборкой очистите канавку и шток от задиров, смажьте детали рабочей жидкостью и устанавливайте пакет в правильном порядке: опорное кольцо снизу, далее манжеты, сверху нажимное. Затяжку выполняйте равномерно, без перекоса.
Компания «Резиномир» поставляет опорные кольца и комплекты шевронных уплотнений поштучно и партиями, изготавливает формовые детали из полиуретана по размерам и чертежам заказчика. Отгрузка со склада в Москве, доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон — от -30 до +100 °C в среде минеральных масел, гидравлических жидкостей и воды. Кратковременные пики выше +100 °C ускоряют старение полиуретана, а при морозе ниже -30 °C материал теряет эластичность и возможен скол кромки.
Опорное кольцо предназначено для работы в составе шевронного пакета в гидроцилиндрах высокого давления. Ресурс зависит от чистоты рабочей жидкости, скорости скольжения (до 0,5 м/с) и качества поверхности штока диаметром 14 мм.
Взаимозаменяемость определяется диаметром штока 14 мм, наружным диаметром 26 мм и шириной стенки 6 мм по ГОСТ 22704-77. Резина и полиуретан не всегда равнозначны по жёсткости. Если сомневаетесь, пришлите чертёж или фото детали — подберём замену.
На отгружаемую партию оформляется паспорт качества с указанием обозначения КО 14х26, материала и стандарта ГОСТ 22704-77. По запросу предоставим дополнительные сопроводительные документы для входного контроля.
| Тип изделия | Кольцо опорное |
| Твёрдость по Шору А | 85-95 ед. Шор А |
| ГОСТ | ГОСТ 22704-77 |
| Назначение | Опора комплекта шевронных манжет, уплотнение штоков и поршней гидроцилиндров |
| Стойкость к маслам и бензину | Стойкое |
| Температура эксплуатации | от -30 до +100 °C |
| Цвет | Жёлтый / коричневый |
| Материал | Полиуретан |
| Применяемость | Гидравлические и пневматические цилиндры, прессы, гидропривод спецтехники |
| Давление (атм) | до 500 МПа |
| Обозначение | КО 14х26 |
| Наружний диаметр (мм) | 26 мм |
| Внутренний диаметр (мм) | 14 мм |
| Диаметр штока | 14 мм |
| Среда | Минеральные масла, гидравлические жидкости, вода |
| Тип кольца | Опорное (нижнее) кольцо комплекта |
| Форма сечения | Шевронная (V-образная опорная) |
| Единица измерения | шт |
| Тип уплотнения | Шевронное многоманжетное уплотнение |
| Способ изготовления | Литьё/механическая обработка |
| Максимальная скорость скольжения вала | до 0,5 м/с |
| Ширина стенки кольца | 6 мм |
