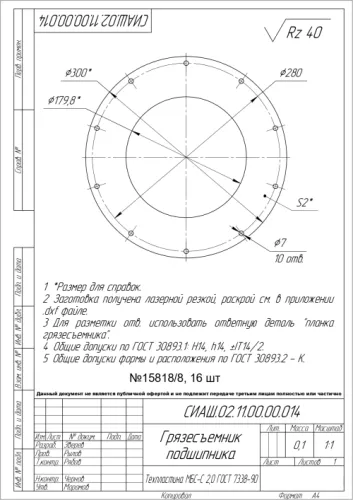

Кольцо УРТ с отверстиями 179,8х300х2 мм по чертежу СИАШ.02.11.00.00.014
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Плоское кольцо (шайба) из УРТ — уретанового термопласта — изготавливается по чертежу СИАШ.02.11.00.00.014 и применяется как уплотнение или прокладка в узлах промышленного оборудования. Тонкое кольцо толщиной 2 мм с внутренним диаметром 179,8 мм ставится под фланцы и крышки, работает как компенсирующая и герметизирующая прокладка в гидравлических и маслонаполненных агрегатах, а также как износостойкая подкладная шайба в местах контакта металлических деталей. Отверстия в теле кольца выполнены под крепёж по чертежу, поэтому деталь садится на существующие шпильки без доработки.
Характеристики и что они значат
- Размер 179,8х300х2 мм — посадочный внутренний диаметр 179,8 мм задан с точностью до десятой доли, что исключает смещение кольца на валу или в расточке; ширина пояска составляет около 60 мм на сторону.
- Толщина 2 мм — тонкая прокладка, которая почти не влияет на осевые размеры узла и обжимается умеренным моментом затяжки без выдавливания.
- Твёрдость 80–95 ед. Шор А — материал жёсткий, держит форму под нагрузкой и не течёт в зазор, при этом сохраняет упругость для уплотнения.
- Температура от -30 до +80 °C — рабочий диапазон для большинства гидроагрегатов и оборудования в неотапливаемых цехах; для пара и горячих сред кольцо не предназначено.
- Стойкость к маслам и бензину — контакт с минеральными маслами, топливом и смазками не вызывает набухания и потери размеров.
Соответствие чертежу и документы
Изделие выпускается не по отраслевому ГОСТу, а по конструкторскому документу заказчика — обозначение СИАШ.02.11.00.00.014. Геометрия, расположение и диаметр отверстий, марка полиуретана контролируются по этому чертежу. На партию оформляется паспорт качества.
Хранение и монтаж
Храните кольца в сухом закрытом помещении, на поддонах или стеллажах, плашмя и без перегибов, вдали от нагревательных приборов и прямых солнечных лучей. При монтаже очистите привалочные поверхности, совместите отверстия со шпильками без натяга и затягивайте крепёж крест-накрест равномерно: при толщине 2 мм перетяжка одного болта приводит к局 局 перекосу и надрыву кромки. Смазка посадочного места допускается минеральным маслом.
Компания «Резиномир» изготавливает детали по чертежам и размерам заказчика, отгружает готовые изделия со склада, доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон — от -30 до +80 °C. В этих пределах полиуретан сохраняет упругость и размеры. Для более горячих сред, пара и открытого пламени деталь не предназначена: при перегреве материал теряет твёрдость и уплотнение нарушается.
Да, материал УРТ стойкий к минеральным маслам, смазкам и бензину, поэтому кольцо применяют в гидравлических и маслонаполненных узлах. Набухания и изменения посадочного диаметра 179,8 мм при таком контакте не происходит.
Толщина 2 мм позволяет подровнять кромку острым ножом или ножницами по резине, но менять диаметры и отверстия самостоятельно не рекомендуется: посадка 179,8 мм задана чертежом. Точную доработку выполняем механической обработкой на производстве.
Замена возможна по совпадению внутреннего и наружного диаметров, толщины 2 мм, схемы отверстий и твёрдости 80–95 ед. Шор А. Отличие даже в десятых долях приведёт к течи. Если сомневаетесь, пришлите чертёж или фото детали — подберём аналог.
| Толщина | 2 мм |
| Тип изделия | Кольцо |
| Твёрдость по Шору А | 80-95 (для полиуретана, уточняется по чертежу) ед. Шор А |
| Назначение | Уплотнение/прокладка в узлах оборудования |
| Стойкость к маслам и бензину | Стойкое |
| Температура эксплуатации | от -30 до +80 °C |
| Форма поставки | Штучно, готовое изделие |
| Цвет | Зависит от марки полиуретана (обычно жёлтый/коричневый) |
| Материал | УРТ (уретановый термопласт / полиуретан) |
| Обозначение | СИАШ.02.11.00.00.014 |
| Внутренний диаметр (мм) | 179,8 мм |
| Форма (геометрическая) | Кольцо плоское (шайба) |
| Размер | 179,8х300х2 мм мм |
| Единица измерения | шт |
| Особенность конструкции | С отверстиями |
| Способ изготовления | Механическая обработка / формование по чертежу |
| Наружный диаметр (мм) | 300 мм |
| Изготовление | По чертежу заказчика |
