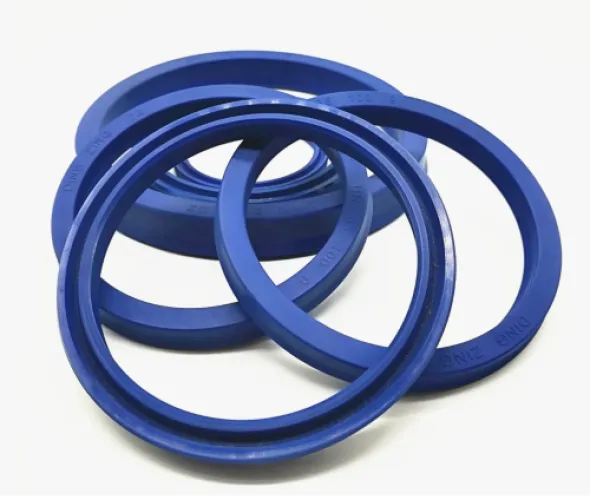

Манжета пневматическая ВОР-45 ГОСТ 6678-53 полиуретан

Воротниковая манжета ВОР-45 — уплотнительный элемент одностороннего действия для подвижных соединений, работающих на сжатом воздухе. Её ставят в пневмоцилиндры и пневмоприводы промышленного оборудования, а также в тормозные системы, где требуется герметизация штока или поршня диаметром 45 мм. Полиуретановое исполнение выбирают там, где резиновая манжета быстро изнашивается: материал лучше держит кромку и не боится следов масла в магистрали.

Характеристики и что они значат

• Номинальный размер 45 мм — манжета подбирается под диаметр цилиндра 45 мм; посадочные размеры типоразмера жёстко заданы стандартом, поэтому деталь встаёт на штатное место без доработки.
• Рабочее давление до 1,0 атм — изделие рассчитано на низконапорные пневмолинии; при большем давлении кромка подворачивается и уплотнение теряет герметичность.
• Температура от -30 до +80 °C — допускает работу в неотапливаемых цехах и на уличной технике, но не подходит для узлов рядом с горячими магистралями.
• Твёрдость 85–95 ед. Шор А — жёсткий полиуретан: манжета держит форму под нагрузкой и медленнее истирается, чем мягкая резина.
• Скорость скольжения до 1,0 м/с — предел для штока; при более быстром ходе растёт нагрев кромки и износ.
• Воротниковое U-образное сечение без армирования — уплотнение одностороннего действия: рабочее давление само прижимает кромку к поверхности.

Соответствие стандарту

Обозначение ВОР-45 ГОСТ 6678-53 определяет геометрию и типоразмер: В — воротниковая, О — облегчённая, Р — резиновая, 45 — номинальный размер. На каждую партию оформляется паспорт качества, при отгрузке он передаётся вместе с товаром.

Хранение и монтаж

Хранят в сухом закрытом помещении, на поддонах или в таре, без перегибов, сдавливания и контакта с растворителями, вдали от нагревательных приборов и прямого солнца. Перед установкой снимите заусенцы с посадочных кромок, смажьте манжету и стенку цилиндра пневматической смазкой и заводите её так, чтобы воротник был обращён в сторону давления. Монтаж ведите без металлического инструмента: порез кромки при установке — основная причина утечки.

Резиномир поставляет манжеты ВОР-45 поштучно и партиями, помогает подобрать смежные типоразмеры по узлу, отгружает со склада в Москве; доставка в Москву и по региону.
