Манжета шевронная М 100*125 ГОСТ 22704-77 полиуретан

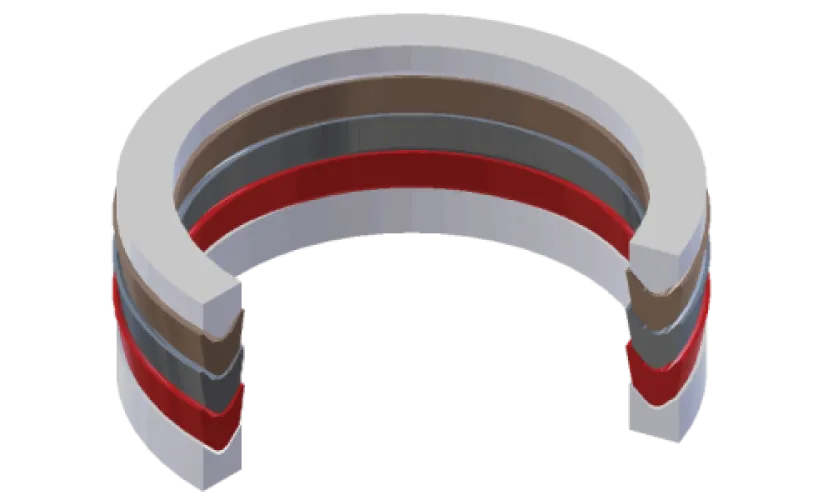

Шевронная манжета типа М с обозначением 100*125 — элемент многоэлементного уплотнительного комплекта для штока гидроцилиндра. Такие уплотнения ставят в гидропрессовое оборудование, силовые цилиндры дорожной и подъёмной техники, гидравлические станции и прессы, где требуется герметизация подвижного штока диаметром 100 мм при высоком давлении рабочей жидкости.

Характеристики и что они значат

• Размер 100*125 мм — внутренний диаметр по штоку 100 мм, наружный 125 мм; манжета работает в канавке под комплект с опорным и нажимным кольцами, посадка контролируется по фактическому размеру штока.
• Рабочее давление до 50 атм — V-образный профиль самоуплотняется: чем выше давление в цилиндре, тем плотнее прижимаются кромки к штоку и стенке канавки.
• Твёрдость 90–95 ед. Шор А — жёсткий полиуретан, который не выдавливается в зазор и держит форму под нагрузкой, в отличие от мягких резиновых уплотнений.
• Температура от -30 до +100 °C — подходит для минеральных масел, гидравлических жидкостей и воды; при более горячей среде ресурс кромки сокращается.
• Скорость скольжения до 0,5 м/с — режим типичен для прессов и цилиндров медленного хода; при более быстрых перемещениях растёт нагрев и износ.

Соответствие стандарту

Изделие изготовлено литьём по ГОСТ 22704-77 — стандарт задаёт профиль сечения и ряд типоразмеров шевронных манжет, поэтому деталь взаимозаменяема с комплектами того же обозначения. На партию оформляется паспорт качества.

Хранение и монтаж

Храните в сухом закрытом помещении без прямых солнечных лучей и вдали от отопительных приборов, в таре и без перегибов, чтобы не деформировать кромки. Перед сборкой очистите канавку и шток, снимите заусенцы, смажьте манжету рабочей жидкостью и заводите на шток без острого инструмента. Комплект собирают в правильном порядке: опорное кольцо, шевронные манжеты, нажимное кольцо; затяжку выполняют равномерно, без чрезмерного поджатия пакета.

Резиномир поставляет шевронные уплотнения поштучно и комплектами, подбирает сопутствующие формовые изделия из полиуретана по размерам заказчика, отгружает со склада, доставка в Москву и другие регионы.
