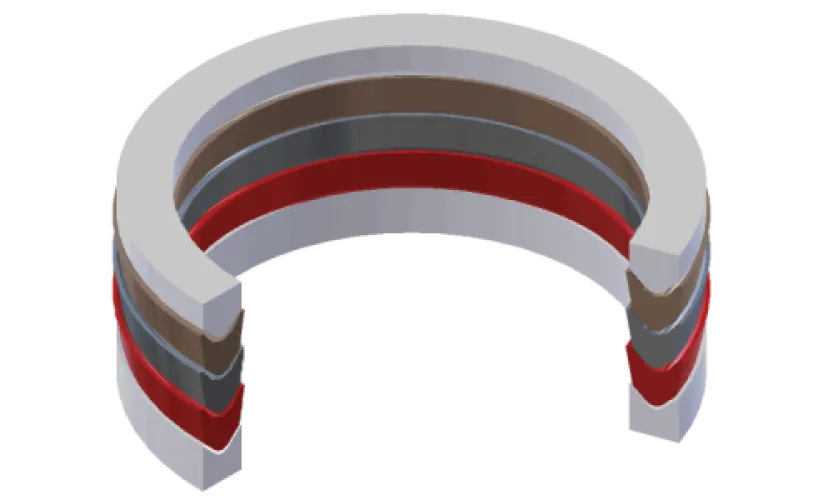

Манжета шевронная М 330*380 ГОСТ 22704-77 полиуретан
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Шевронная манжета типа М с посадочными размерами 330×380 мм предназначена для герметизации подвижных соединений гидравлического оборудования, работающего под высоким давлением. Такие уплотнения ставят в гидроцилиндры прессов, в гидропрессовое и тяжёлое оборудование, где нужно надёжно уплотнить шток или поршень при работе на минеральных маслах, гидравлических жидкостях и воде.
Характеристики и что они значат
- Полиуретан СКУ-ПФЛ, твёрдость 90-95 ед. Шор А — материал жёсткий и износостойкий, кромка не заминается под нагрузкой и держит форму в канавке при обратном ходе штока.
- Внутренний диаметр 330 мм, наружный 380 мм — комплект собирается в канавку шириной под эту пару диаметров; при подборе сверяйте оба размера, а не только диаметр штока.
- V-образное (шевронное) сечение, тип М — многоманжетный набор самоуплотняется давлением среды: чем выше нагрузка, тем плотнее прижимаются кромки.
- Температура от -45 до +100 °C — допускает работу на открытых площадках зимой и нагрев рабочей жидкости в интенсивных циклах.
- Скорость скольжения до 0,5 м/с — уплотнение рассчитано на тихоходные силовые цилиндры, а не на быстроходные приводы.
Соответствие стандарту
Изделие изготовлено литьём (формованием) по ГОСТ 22704-77 — стандарт задаёт конструкцию и размерные ряды шевронных манжет, что обеспечивает взаимозаменяемость с ранее установленными комплектами. На партию предоставляется паспорт качества.
Хранение и монтаж
Хранить в сухом закрытом помещении на поддонах, без перегибов и подвешивания, вдали от нагревательных приборов, прямых солнечных лучей, масел и растворителей. Перед установкой очистите канавку, снимите заусенцы и фаски, смажьте кромки рабочей жидкостью. Манжеты набираются в правильном порядке с опорным и нажимным кольцами, вершинами шевронов в сторону давления; монтаж выполняйте без металлического инструмента, чтобы не порезать полиуретан.
Резиномир поставляет шевронные уплотнения поштучно и комплектами, отгружает со склада, изготавливает нестандартные размеры по чертежу заказчика. Доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон полиуретановой манжеты — от -45 до +100 °C. Нижний предел позволяет работать на технике под открытым небом зимой, верхний рассчитан на нагрев минерального масла в цилиндре при интенсивных циклах нагружения.
Конструкция типа М самоуплотняется под нагрузкой и применяется в гидроцилиндрах прессов и тяжёлого оборудования, работающих при высоком давлении. Ресурс зависит от чистоты жидкости, состояния зеркала цилиндра и скорости скольжения — она не должна превышать 0,5 м/с.
Шевронные манжеты по ГОСТ 22704-77 выпускаются размерными рядами, поэтому подбирается ближайший типоразмер по внутреннему и наружному диаметрам и высоте канавки. Если в размерах или профиле есть сомнения, пришлите чертёж узла или фото старой детали — подберём замену.
К отгрузке прилагается паспорт качества на партию с указанием материала (полиуретан СКУ-ПФЛ), типоразмера и стандарта ГОСТ 22704-77. По запросу оформляем полный комплект отгрузочных документов для входного контроля.
| Тип изделия | Манжета шевронная |
| Твёрдость по Шору А | 90-95 ед. Шор А |
| ГОСТ | ГОСТ 22704-77 |
| Назначение | Герметизация подвижных соединений при высоком давлении |
| Стойкость к маслам и бензину | Стойкая |
| Температура эксплуатации | от -45 до +100 °C |
| Цвет | Жёлтый / коричневый |
| Материал | Полиуретан (СКУ-ПФЛ) |
| Применяемость | Гидравлические цилиндры прессов, гидропрессового и тяжёлого оборудования |
| Давление (атм) | до 500 МПа |
| Обозначение | М 330*380 |
| Наружний диаметр (мм) | 380 мм |
| Внутренний диаметр (мм) | 330 мм |
| Среда | Минеральные масла, гидравлические жидкости, вода |
| Тип манжеты | М (многоманжетная шевронная) |
| Форма сечения | Шевронная (V-образная) |
| Единица измерения | шт |
| Тип уплотнения | Уплотнение штока/поршня гидроцилиндра |
| Способ изготовления | Литьё/формование |
| Максимальная скорость скольжения вала | до 0,5 м/с |
