Манжета шевронная М 700*740 ГОСТ 22704-77 полиуретан
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

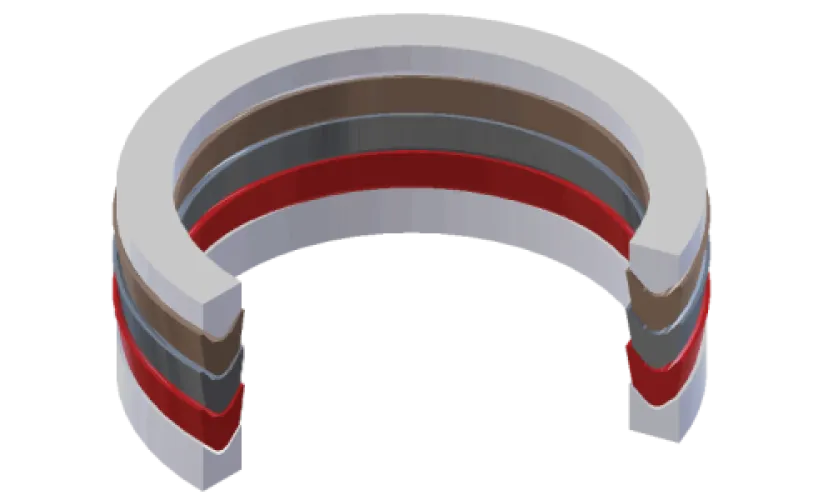

Шевронная манжета типа М предназначена для уплотнения штоков и плунжеров гидроцилиндров возвратно-поступательного действия. Типоразмер 700*740 мм рассчитан на шток диаметром 700 мм и применяется в гидропрессах, гидроцилиндрах тяжёлого машиностроения, прессовом и подъёмном оборудовании. В комплекте многоманжетного уплотнения несколько таких манжет устанавливаются пакетом между опорным и нажимным кольцами.
Характеристики и что они значат
- V-образное (шевронное) сечение — рабочая кромка самоуплотняется под давлением среды: чем выше нагрузка, тем плотнее прижим, что даёт герметичность без чрезмерной начальной затяжки.
- Твёрдость 85–95 ед. Шор А — материал жёсткий, не выдавливается в зазор при высоких нагрузках и сохраняет геометрию кромки при длительной работе.
- Температура от -30 до +80 °C — подходит для гидросистем на минеральных маслах, гидравлических жидкостях и воде, включая неотапливаемые цеха и уличную технику зимой.
- Ширина стенки кольца 20 мм и размеры 700/740 мм — посадочная канавка должна быть выдержана по этим значениям, иначе пакет манжет не соберётся без перекоса.
- Скорость скольжения до 0,5 м/с — режим прессового и тихоходного оборудования; на быстрых цилиндрах ресурс кромки снижается.
Соответствие стандарту
Изделие изготовлено по ГОСТ 22704-77 методом литья с последующей механической обработкой из полиуретана СКУ. На каждую партию оформляется паспорт качества с указанием материала, типоразмера и даты изготовления.
Хранение и монтаж
Храните манжеты в сухом закрытом помещении, на поддонах или в таре, без перегибов, сжатия и контакта с растворителями, вдали от нагревательных приборов и прямого солнца. Перед монтажом очистите канавку и шток, снимите заусенцы и смажьте рабочей жидкостью. Манжеты собираются пакетом строго вершинами шеврона в сторону давления; перекос или чрезмерная затяжка нажимного кольца ведут к подрыву кромки.
Резиномир поставляет шевронные уплотнения из полиуретана поштучно и комплектами, изготавливает изделия по чертежам и образцам заказчика, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Рабочий диапазон температур — от -30 до +80 °C в минеральных маслах, гидравлических жидкостях и воде. Полиуретан рассчитан на высокие удельные нагрузки гидропрессов при скорости скольжения штока до 0,5 м/с.
Шевронное уплотнение работает пакетом: несколько манжет типа М устанавливаются между опорным и нажимным кольцами. Число зависит от глубины канавки и давления в системе, обычно от трёх до пяти. Уточняйте по чертежу узла.
Взаимозаменяемость определяется диаметром штока 700 мм, наружным диаметром 740 мм и шириной стенки 20 мм по ГОСТ 22704-77. Резиновые аналоги применимы при меньших давлениях. Если сомневаетесь — пришлите чертёж или фото детали, замену подберут по ним.
На отгружаемую партию оформляется паспорт качества с указанием материала (полиуретан СКУ), типоразмера М 700*740 и стандарта ГОСТ 22704-77. По запросу предоставляются отгрузочные документы для бухгалтерии и снабжения.
| Тип изделия | Манжета шевронная |
| Твёрдость по Шору А | 85-95 ед. Шор А |
| ГОСТ | ГОСТ 22704-77 |
| Назначение | Уплотнение штоков и плунжеров гидравлических цилиндров возвратно-поступательного действия |
| Стойкость к маслам и бензину | Стойкая |
| Температура эксплуатации | от -30 до +80 °C |
| Цвет | Жёлтый / янтарный |
| Материал | Полиуретан (СКУ) |
| Применяемость | Гидропрессы, гидроцилиндры тяжёлого машиностроения |
| Давление (атм) | до 500 МПа |
| Обозначение | М 700*740 |
| Наружний диаметр (мм) | 740 мм |
| Внутренний диаметр (мм) | 700 мм |
| Диаметр штока | 700 мм |
| Среда | Минеральные масла, гидравлические жидкости, вода |
| Тип манжеты | М (для штоков и плунжеров) |
| Форма сечения | Шевронная (V-образная) |
| Единица измерения | шт |
| Тип уплотнения | Шевронное многоманжетное уплотнение |
| Способ изготовления | Литьё / механическая обработка |
| Максимальная скорость скольжения вала | до 0,5 м/с |
| Ширина стенки кольца | 20 мм |
