Манжета УРТ по чертежу 043159.15.0045 / ИРП-1316 ТУ 380051166-2015
Основные характеристики
Расчёт стоимости
Манжета УРТ, изготовленная по чертежу 043159.15.0045 из резины ИРП-1316, служит уплотнительным элементом подвижных и неподвижных соединений. Деталь применяется в гидравлических и пневматических узлах промышленного оборудования: в цилиндрах и штоковых группах, в неподвижных стыках корпусных деталей, в местах контакта с маслами, топливом и гидравлическими жидкостями. Это формовое изделие, поставляемое штучно, без армирования.
Характеристики и что они значат
- Резина ИРП-1316 на бутадиен-нитрильном каучуке (БНКС) — состав устойчив к набуханию в нефтепродуктах, поэтому манжета сохраняет геометрию в контакте с маслами и топливом.
- Твёрдость 65–75 ед. Шор А — средне-жёсткая резина: кромка не заминается под давлением, но при монтаже уплотнение достаточно упруго заходит в канавку.
- Температура эксплуатации от -30 до +100 °C — рабочий диапазон для гидравлики цехового и мобильного оборудования, включая холодный запуск; перегрев выше +100 °C ускоряет старение.

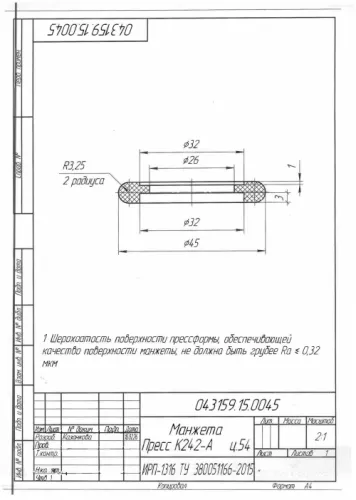

- Изготовление по чертежу 043159.15.0045 — размеры и профиль повторяют оригинал, деталь ставится на штатное место без доработки.
- Без армирования, формовое исполнение — цельнорезиновая деталь чёрного цвета, поставляется поштучно.
Соответствие ТУ 380051166-2015
Резиновая смесь и готовое изделие выпускаются по ТУ 380051166-2015. На каждую партию оформляется паспорт качества с указанием марки резины и обозначения чертежа — документ передаётся вместе с отгрузкой.
Хранение и монтаж
Храните манжеты в сухом закрытом помещении, на поддонах или в таре, вдали от отопительных приборов, прямого солнца и источников озона; не допускайте перегибов и сдавливания стопкой. Перед установкой очистите канавку и посадочные поверхности, смажьте уплотнение рабочей жидкостью, заводите без острого инструмента, чтобы не порезать рабочую кромку.
Компания «Резиномир» изготавливает детали по чертежам и образцам заказчика, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Рабочий диапазон резины ИРП-1316 — от -30 до +100 °C. В этих пределах уплотнение сохраняет упругость и герметичность. Кратковременный нагрев выше верхней границы ускоряет старение резины и приводит к потере эластичности кромки.
Да, резина изготовлена на бутадиен-нитрильном каучуке (БНКС) и относится к маслобензостойким. Манжета рассчитана на работу в среде масел, топлива и гидравлических жидкостей без заметного набухания и потери размеров.
Замену подбирают по совпадению профиля, посадочных размеров, твёрдости 65–75 ед. Шор А и стойкости к нефтепродуктам. Точных аналогов у деталей по чертежу может не быть. Если есть сомнения, пришлите чертёж или фото детали — подберём замену по кнопке «Подобрать по чертежу».
На отгружаемую партию оформляется паспорт качества со ссылкой на ТУ 380051166-2015, марку резины ИРП-1316 и обозначение чертежа. Комплект отгрузочных документов передаётся вместе с изделиями.
| Тип изделия | Манжета |
| Марка резины | ИРП-1316 |
| Каучук | Бутадиен-нитрильный (БНКС) |
| Твёрдость по Шору А | 65-75 ед. Шор А |
| Назначение | Уплотнение подвижных и неподвижных соединений |
| Стойкость к маслам и бензину | Маслобензостойкая |
| Температура эксплуатации | от -30 до +100 °C |
| Форма поставки | Готовое изделие, штучно |
| Цвет | Чёрный |
| Материал | Резина ИРП-1316 |
| Применяемость | Гидравлические и пневматические узлы промышленного оборудования |
| Стандарт | ТУ 380051166-2015 |
| Среда | Масла, топливо, гидравлические жидкости |
| Тип | УРТ (уплотнение резинотканевое / уплотнительное кольцо резинотехническое) |
| Армирование | Без армирования |
| Единица измерения | шт |
| Способ изготовления | Формовое изделие по чертежу заказчика |
| Изготовление | По чертежу заказчика |
| Обозначение по ТУ | ТУ 380051166-2015 |
| Обозначение по чертежу | 043159.15.0045 |
