Манжета УРТ по чертежу 172.46.018 сб
Основные характеристики
Расчёт стоимости

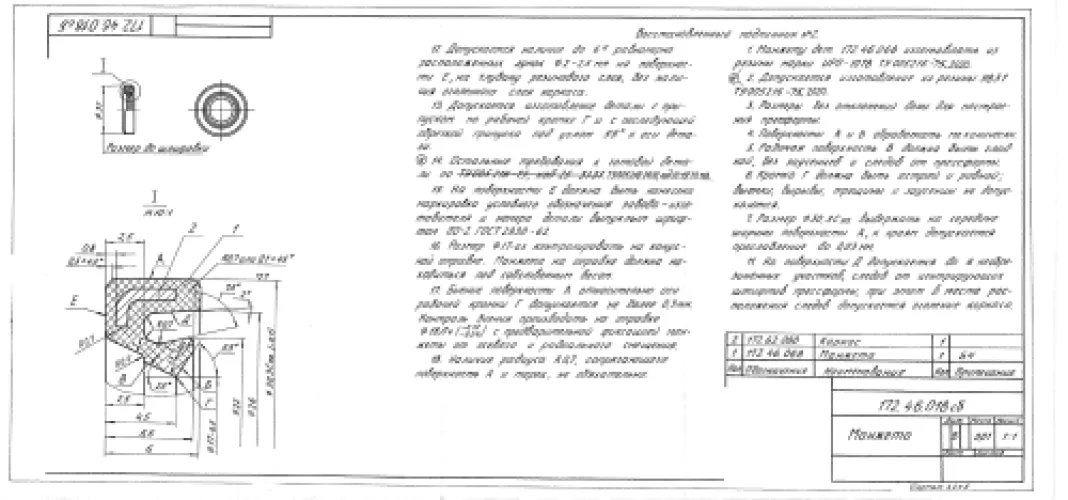

Манжета УРТ — резинотканевое уплотнение кольцевой формы, изготавливаемое прессованием в пресс-форме по чертежу 172.46.018 сб. Применяется для герметизации подвижных и неподвижных соединений гидравлического и пневматического оборудования: штоков и поршней гидроцилиндров, крышек и фланцевых разъёмов узлов спецтехники, а также в ремонтных комплектах агрегатов, где серийная деталь снята с производства и восстанавливается по конструкторской документации.
Характеристики и что они значат
- Твёрдость 60-75 ед. Шор А — резина достаточно упругая, чтобы плотно облегать вал и компенсировать биение, и одновременно жёсткая для работы под давлением без выдавливания в зазор.
- Температура от -45 до +100 °C — деталь сохраняет эластичность на зимнем запуске техники и не размягчается при нагреве гидравлической жидкости в напряжённом режиме.
- Маслобензостойкая резина — контакт с маслом, гидравлической жидкостью и воздухом не вызывает набухания и потери размеров уплотняющей кромки.
- Тканевый корд в теле манжеты — армирование удерживает геометрию под нагрузкой и повышает сопротивление разрыву при монтаже на вал.
- Исполнение «сб» (сборочная единица) — изделие поставляется в собранном виде и устанавливается в посадочное место без дополнительной подгонки.
Соответствие документации
Изделие изготавливается не по отраслевому стандарту на типовые размеры, а строго по обозначению 172.46.018 сб: геометрия, посадочные диаметры и профиль кромки принимаются по чертежу заказчика. На каждую партию оформляется паспорт качества с указанием типа резины и обозначения детали.
Хранение и монтаж
Храните манжеты в сухом закрытом помещении, на поддонах или стеллажах, вдали от отопительных приборов, прямых солнечных лучей, масел и растворителей. Не подвешивайте изделия и не складывайте с перегибами — деформация кромки не восстанавливается. Перед установкой очистите посадочное место от заусенцев, смажьте рабочую кромку рабочей жидкостью и заводите манжету оправкой, без отвёрток и острого инструмента, чтобы не порезать корд.
Компания «Резиномир» изготавливает детали по чертежам и фото образца, отгружает со склада и организует доставку в Москву. Возможны поставки как штучно, так и партиями под ремонтную программу.
Частые вопросы о товаре
Рабочий диапазон — от -45 до +100 °C. Нижняя граница позволяет запускать технику зимой без растрескивания кромки, верхняя рассчитана на нагрев масла в гидросистеме при длительной работе. Кратковременные пики выше +100 °C сокращают ресурс уплотнения.
Замена возможна, если совпадают посадочный и внутренний диаметры, высота профиля и тип резины — маслобензостойкая с тканевым кордом и твёрдостью 60-75 Шор А. Универсальных аналогов у деталей по чертежам нет. Если есть сомнения, пришлите чертёж или фото детали — подберём замену.
На отгружаемую партию оформляется паспорт качества с указанием обозначения 172.46.018 сб, типа резины и даты изготовления. По запросу выдаются товаросопроводительные документы и сведения о соответствии требованиям ТР ЕАЭС.
Резинотканевые манжеты подрезать по месту не рекомендуется: нарушается профиль кромки и обнажается корд, что ведёт к течи. Изделие формуется в пресс-форме по чертежу, поэтому все изменения размеров вносятся на этапе заказа.
| Тип изделия | Манжета уплотнительная |
| Тип резины | Маслобензостойкая |
| Твёрдость по Шору А | 60-75 ед. Шор А |
| Назначение | Уплотнение подвижных и неподвижных соединений гидро- и пневмооборудования |
| Стойкость к маслам и бензину | Стойкая |
| Температура эксплуатации | от -45 до +100 °C |
| Цвет | Чёрный |
| Материал | Резина с тканевым армированием |
| Применяемость | Спецтехника, узлы по чертежам заказчика |
| Обозначение | 172.46.018 сб |
| Форма (геометрическая) | Кольцевая (манжетная) |
| Среда | Масло, гидравлическая жидкость, воздух |
| Размер | Согласно чертежу 172.46.018 сб мм |
| Тип | УРТ (уплотнение резинотканевое) |
| Группа | Детали по чертежам |
| Армирование | Тканевый корд |
| Единица измерения | шт |
| Комплектация | Сборочная единица (сб) |
| Способ изготовления | По чертежу заказчика |
| Способ формования | Прессование в пресс-форме |
