Мембрана УРТ по чертежу А.14.191.217 / Смесь резиновая ИРП-1314 ТУ 38 105628-88
Основные характеристики
Расчёт стоимости
Мембрана УРТ — формовое изделие круглой (дисковой) формы, изготавливаемое строго по чертежу А.14.191.217. Она работает как уплотнительный и разделительный элемент мембранных узлов: разделяет полости с разными средами и передаёт усилие на шток или клапан. Такие детали применяют в узлах регулирования и топливной аппаратуре, в пневмо- и гидроагрегатах, а также при ремонте редукторов давления, где требуется контакт с нефтепродуктами и воздухом.
Характеристики и что они значат
- Смесь ИРП-1314 — резина на бутадиен-нитрильном каучуке: она не набухает и не теряет эластичность в минеральных маслах, топливе и других нефтепродуктах, в отличие от общего назначения.
- Маслобензостойкий тип — мембрану можно ставить в узлы, где рабочая среда постоянно контактирует с резиной: топливо, масло, сжатый воздух.

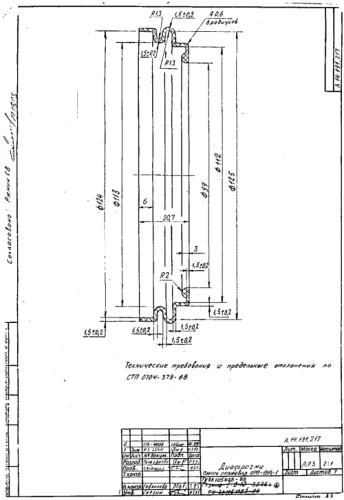

- Изготовление по чертежу А.14.191.217 — все размеры, толщина полотна, диаметр и профиль бортика воспроизводятся по документации, деталь становится на штатное место без подгонки.
- Без армирования (если в чертеже нет иных указаний) — полотно остаётся податливым и обеспечивает нужный ход мембранного узла.
- Поставка штучно — заказать можно как единичную деталь для ремонта, так и партию под серийную сборку.
Соответствие стандарту
Резиновая смесь соответствует ТУ 38 105628-88, геометрия изделия — чертежу А.14.191.217. На каждую партию оформляется паспорт качества с указанием марки смеси и реквизитов технических условий — документ передаётся вместе с отгрузкой.
Хранение и монтаж
Храните мембраны в сухом закрытом помещении, на поддонах или в таре, без перегибов и без нагрузки сверху, вдали от нагревательных приборов, прямых солнечных лучей и растворителей. Перед установкой протрите посадочную поверхность и убедитесь, что кромка полотна не имеет надрезов: любое повреждение по краю становится очагом разрыва. Затяжку крышки мембранного узла ведите крест-накрест равномерно, чтобы полотно не перекосило.
Компания «Резиномир» изготавливает формовые детали по чертежам и образцам заказчика, отгружает со склада и организует доставку в Москву.
Частые вопросы о товаре
Смесь ИРП-1314 относится к маслобензостойким на бутадиен-нитрильном каучуке. Она рассчитана на контакт с минеральными маслами, топливом, прочими нефтепродуктами и воздухом. Конкретный температурный диапазон эксплуатации определяется ТУ 38 105628-88 и условиями узла.
Нет, деталь формовая и изготавливается по чертежу А.14.191.217 целиком, включая профиль бортика. Ручная подрезка нарушает геометрию посадки и герметичность. Если требуется другой размер, деталь делают по вашему чертежу.
Заменой может быть мембрана той же геометрии из другой маслобензостойкой смеси, если это допускает конструктор. Взаимозаменяемость определяется размерами и средой. При сомнениях пришлите чертёж или фото детали — подберём аналог и изготовим по образцу.
На отгружаемую партию оформляется паспорт качества с указанием марки резиновой смеси ИРП-1314 и ТУ 38 105628-88. По запросу предоставляем товаросопроводительные документы для входного контроля.
| Тип изделия | Мембрана |
| Марка резины | ИРП-1314 |
| Тип резины | Маслобензостойкая |
| Каучук | Бутадиен-нитрильный (маслобензостойкий) |
| Назначение | Уплотнительный/разделительный элемент мембранных узлов (УРТ) |
| Стойкость к маслам и бензину | Стойкая |
| Форма поставки | Готовое изделие, штучно |
| Цвет | Чёрный |
| Материал | Резина на основе смеси ИРП-1314 |
| Применяемость | Узлы регулирования и топливная аппаратура, пневмо- и гидроагрегаты |
| Обозначение | Чертёж А.14.191.217 |
| Форма (геометрическая) | Круглая (дисковая) по чертежу |
| Среда | Нефтепродукты, минеральные масла, топливо, воздух |
| Размер | Согласно чертежу А.14.191.217 мм |
| Смесь | Смесь резиновая ИРП-1314 |
| Армирование | Без армирования (при отсутствии указаний в чертеже) |
| Единица измерения | шт |
| Способ изготовления | Формовое изделие по чертежу заказчика |
| Технические условия | ТУ 38 105628-88 |
| Изготовление | По чертежу |
