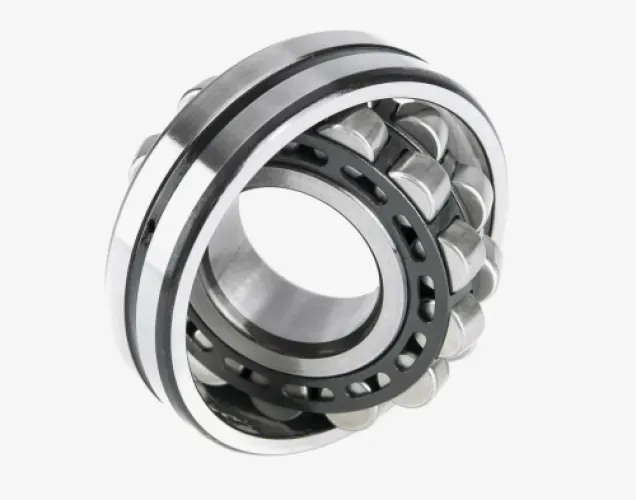

Подшипник 53522 Н (22222 CCW33) 110×200×53 мм
Основные характеристики
Расчёт стоимости
Роликовый сферический двухрядный подшипник с цилиндрическим отверстием предназначен для опор валов, где радиальная нагрузка сочетается с осевой, а соосность посадочных мест выдержана не идеально. Такие опоры ставят в редукторах, ленточных и скребковых конвейерах, барабанах и валах дробилок, вентиляторах и узлах горно-обогатительного оборудования — там, где рама деформируется под нагрузкой и вал работает с перекосом.
Характеристики и что они значат
- Размер 110×200×53 мм — посадка на вал диаметром 110 мм, корпус под наружный диаметр 200 мм; масса около 8,4 кг, при монтаже удобнее работать вдвоём или с подъёмным приспособлением.
- Два ряда роликов и сферическая дорожка — конструкция самоустанавливающаяся: небольшой перекос вала относительно корпуса не приводит к кромочным нагрузкам и преждевременному выкрашиванию дорожек.
- Исполнение W33 — кольцевая канавка и отверстия на наружном кольце позволяют подавать пластичную смазку прямо к роликам через корпус, не разбирая узел.
- Серия 222 (широкая) — увеличенная ширина и грузоподъёмность по сравнению с узкими сериями того же диаметра, ресурс выше при ударных нагрузках.
- Сталь ШХ15, класс точности 0, зазор нормальный — стандартное решение для общепромышленных приводов; группа С3 подбирается под нагрев вала или тугую посадку.
Соответствие стандарту
Изделие выпускается по ГОСТ 5721-75, обозначение по ГОСТ — 53522 Н, международный аналог — 22222 CCW33 (ISO). Подшипник открытый, без уплотнений, сепаратор стальной. На партию предоставляется паспорт качества производителя.
Хранение и монтаж
Храните в сухом закрытом помещении в заводской консервационной упаковке, на поддонах, без резких перепадов влажности и вдали от абразивной пыли. Вскрывать упаковку и удалять консервант следует непосредственно перед установкой. Насаживают подшипник равномерным усилием по внутреннему кольцу — оправкой или с индукционным нагревом до умеренной температуры; удары молотком по наружному кольцу и передача монтажного усилия через ролики недопустимы. Перед пуском заполните узел смазкой через отверстия W33.
Компания «Резиномир» отгружает подшипники и сопутствующие стопорные кольца со склада поштучно и партиями, помогает подобрать типоразмер по узлу; доставка в Москву и другие регионы.
Частые вопросы о товаре
Подшипник из стали ШХ15 со стальным сепаратором рассчитан на обычный общепромышленный диапазон нагрева узла. Практический предел определяет применяемая смазка: при повышенных температурах используют термостойкий пластичный состав и подают его через отверстия W33.
Это одно и то же изделие в разных системах обозначений: 53522 Н — по ГОСТ 5721-75, 22222 CCW33 — по ISO. Размеры 110×200×53 мм и посадочные места совпадают, поэтому детали взаимозаменяемы. Если сомневаетесь в подборе, пришлите чертёж или фото узла — подберём замену.
W33 — канавка и три отверстия на наружном кольце для подвода смазки без разборки опоры. Такое исполнение нужно, если корпус имеет смазочный канал. При глухом корпусе можно применять вариант без W33 при совпадении остальных параметров.
На каждую партию предоставляется паспорт качества производителя с указанием обозначения по ГОСТ 5721-75, класса точности и группы зазора. По запросу оформляем полный комплект отгрузочных документов для бухгалтерии и службы снабжения.
| Тип изделия | Подшипник роликовый сферический двухрядный |
| ГОСТ | 5721-75 |
| Назначение | Восприятие радиальных и осевых нагрузок при перекосах валов |
| Материал | Сталь ШХ15 (подшипниковая) |
| Применяемость | Редукторы, дробилки, конвейеры, вентиляторы, горно-обогатительное оборудование |
| Наружний диаметр (мм) | 200 мм |
| Внутренний диаметр (мм) | 110 мм |
| Вес 1 шт. | ≈8,4 кг |
| Размер | 110×200×53 мм |
| Обозначение по ГОСТ | 53522 Н |
| Ширина (мм) | 53 мм |
| Единица измерения | шт |
| Особенность конструкции | Канавка и отверстия на наружном кольце для подачи смазки (W33) |
| Серия | Широкая, 222 (диаметров 2, ширин 2) |
| Уплотнение | Без уплотнений (открытый) |
| Материал сепаратора | Сталь (штампованный/массивный) |
| Аналог | 22222 CCW33 (ISO) |
| Класс точности | Нормальный (0) |
| Группа радиального зазора | Нормальная (С0/С3 по заказу) |
| Количество рядов | 2 ряд |
| Отверстие | Цилиндрическое |
| Базовое обозначение | 3522 (22222) |
