Подшипник 638/4 ZZ (1000084, 618/4, 684) 4*9*4 мм
Основные характеристики
Расчёт стоимости

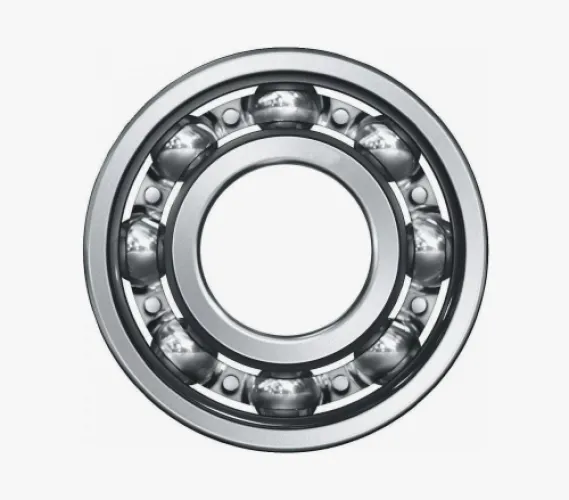

Шариковый радиальный однорядный подшипник миниатюрной (сверхлёгкой) серии с посадочным диаметром 4 мм, наружным 9 мм и шириной 4 мм. Такой типоразмер применяют в микроэлектродвигателях, измерительных и бытовых приборах, малогабаритном электроинструменте, приводах моделей и точной механике, где узел воспринимает радиальную и небольшую осевую нагрузку при высокой частоте вращения.
Характеристики и что они значат
- Размер 4×9×4 мм — компактный узел встаёт в вал диаметром 4 мм и корпусное гнездо 9 мм, посадка выполняется без переходников.
- Уплотнение ZZ — две металлические защитные шайбы из оцинкованной стали удерживают заводскую смазку и не пускают пыль и стружку внутрь.
- Сталь ШХ15 — подшипниковая сталь с закалёнными дорожками качения, стойкая к контактным нагрузкам и износу.
- Температура −30…+120 °C — рабочий диапазон для приводов с нагревом обмоток; выше смазка теряет свойства.
- Класс точности 0 (нормальный) — стандартные допуски для общемашиностроительных узлов, сепаратор из штампованной стали.
Соответствие стандарту
Изделие изготовлено по ГОСТ 8338-75, обозначение по ГОСТ — 1000084, конструкция однорядная неразъёмная. На отгружаемую партию предоставляется паспорт качества.
Хранение и монтаж
Хранить в сухом закрытом помещении в заводской упаковке, без прямого контакта с влагой и агрессивными парами, отдельно от абразивной пыли. Вскрывать упаковку непосредственно перед установкой. Запрессовку вести усилием на то кольцо, которое монтируется с натягом: на внутреннее при посадке на вал, на наружное при установке в корпус. Удары через тела качения недопустимы. Промывать подшипник перед монтажом не нужно — заводская смазка заложена под шайбы ZZ.
Резиномир поставляет подшипники поштучно и партиями, подбирает аналоги по типоразмеру, отгружает со склада, доставка в Москву и по России.
Частые вопросы о товаре
Рабочий диапазон составляет от −30 до +120 °C. Верхний предел определяется заложенной смазкой: при длительном перегреве она разжижается и вытекает из-под защитных шайб, что сокращает ресурс узла.
Это тот же типоразмер 4×9×4 мм, что и 1000084 по ГОСТ 8338-75, а также 618/4 и 684 в зарубежной маркировке. Отличаться может только тип уплотнения. Если есть сомнения, замену подберут по чертежу или фото детали.
ZZ означает две металлические защитные шайбы из оцинкованной стали с обеих сторон. Они удерживают смазку внутри и защищают дорожки качения от пыли и стружки, тогда как открытое исполнение требует внешнего уплотнения узла.
На отгруженную партию оформляется паспорт качества с указанием обозначения 638/4 ZZ, класса точности 0 и соответствия ГОСТ 8338-75. Комплект отгрузочных документов передаётся вместе с товаром.
| Тип изделия | Подшипник шариковый радиальный однорядный |
| ГОСТ | ГОСТ 8338-75 |
| Назначение | Восприятие радиальных и небольших осевых нагрузок |
| Температура эксплуатации | -30…+120 °C |
| Материал | Сталь подшипниковая ШХ15 |
| Применяемость | Микроэлектродвигатели, приборы, бытовая техника, модели, инструмент |
| Обозначение | 638/4 ZZ |
| Наружний диаметр (мм) | 9 мм |
| Внутренний диаметр (мм) | 4 мм |
| Класс | 0 (нормальный) |
| Обозначение по ГОСТ | 1000084 |
| Ширина (мм) | 4 мм |
| Единица измерения | шт |
| Тип уплотнения | ZZ — две металлические защитные шайбы |
| Материал уплотнения | Оцинкованная сталь |
| Серия | Миниатюрная (сверхлёгкая) |
| Комплектация | 1 шт. |
| Материал сепаратора | Сталь штампованная |
| Тип конструкции | Однорядный, неразъёмный |
| Аналог | 1000084, 618/4, 684 |
