Предохранительный хомут (DIN 2817) — 1 1/4" (32х6 мм)
Основные характеристики
Расчёт стоимости

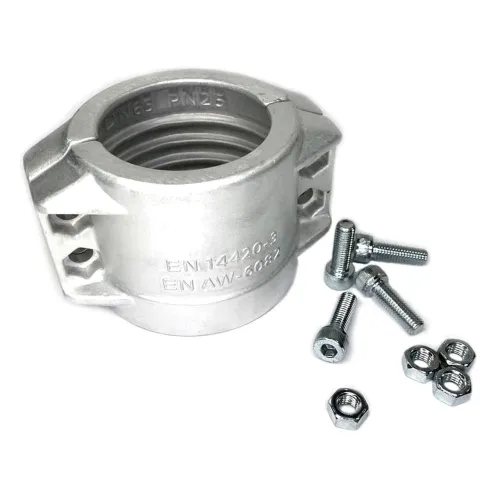

Предохранительный хомут служит для механической фиксации напорного или всасывающего рукава на хвостовике фитинга — камлока, штуцера, головки цистерны. Две алюминиевые полухомутовые скобы стягиваются болтами поверх рукава и не дают ему сползти с «ёлочки» при подаче среды под давлением. Такое соединение применяют на наливных эстакадах, при работе с автоцистернами, на линиях перекачки воды, воздуха и нефтепродуктов, а также на рукавах для сыпучих материалов.
Характеристики и что они значат
- Условный размер 1 1/4" под внутренний диаметр рукава 32 мм — хомут подбирается по посадочному диаметру шланга, а не по наружному, поэтому важно сверить типоразмер рукава до заказа.
- Ширина скобы 6 мм — узкая кольцевая обжимная полоса, которая формирует локальное усилие на рукав между зубьями хвостовика, не перерезая стенку.
- Рабочее давление до 16 атм — подходит для большинства напорных линий перекачки; при более высоком давлении применяют многохомутовую или обжимную схему.
- Диапазон -30…+100 °C — допускает зимнюю эксплуатацию на открытых площадках и работу с тёплыми нефтепродуктами.
- Корпус из алюминия, 2 болта с гайками из оцинкованной стали — малый вес, стойкость крепежа к коррозии, комплект готов к монтажу без дополнительных деталей.
Соответствие стандарту
Изделие выполнено по DIN 2817 — это обеспечивает совместимость с фитингами и рукавами тех же типоразмеров от других производителей. На отгружаемую партию предоставляется паспорт качества.
Хранение и монтаж
Хранить в сухом закрытом помещении, в заводской упаковке, без контакта с агрессивными жидкостями; резьбу болтов беречь от загрязнения. При монтаже рукав надевают на хвостовик до упора, полухомуты устанавливают строго по зоне «ёлочки» и затягивают болты равномерно, поочерёдно, до смыкания зазора. После первого нагружения затяжку рекомендуется проверить повторно.
Резиномир поставляет хомуты DIN 2817 и ответные фитинги в размерном ряду, отгрузка со склада в Москве, доставка в Москву. Поможем подобрать комплект под конкретный рукав.
Частые вопросы о товаре
Заявленный диапазон — от -30 до +100 °C. Этого достаточно для наружных работ зимой и для перекачки подогретых нефтепродуктов. Фактический предел линии определяет сам рукав, поэтому ориентируйтесь на более узкий диапазон из двух.
Хомут рассчитан на рабочее давление до 16 атм при правильной посадке рукава на хвостовик и равномерной затяжке двух болтов. Превышение давления или установка вне зоны «ёлочки» ведут к срыву рукава.
Взаимозаменяемость идёт по стандарту DIN 2817 и посадочному диаметру рукава 32 мм (1 1/4"): подходят хомуты того же типоразмера из алюминия или нержавеющей стали. Если сомневаетесь в размере, пришлите чертёж или фото узла — подберём замену.
К отгрузке прилагается паспорт качества на партию с указанием типоразмера, материала и соответствия DIN 2817. По запросу оформляем полный комплект отгрузочных документов для входного контроля.
| Тип изделия | Предохранительный хомут |
| Назначение | Надежная безопасная фиксация рукава на фитинге, защита от срыва под давлением |
| Температура эксплуатации | -30…+100 °C |
| Материал | Алюминий |
| Применяемость | Напорные и всасывающие рукава, наливные системы, автоцистерны |
| Стандарт | DIN 2817 |
| Форма (геометрическая) | Кольцевая (две полухомутовые скобы) |
| Среда | Вода, воздух, нефтепродукты, сыпучие среды (в зависимости от рукава) |
| Ширина (мм) | 6 мм |
| Единица измерения | шт |
| Внутр. диаметр шланга (мм) | 32 мм |
| Комплектация | 2 полухомута, болты с гайками |
| Присоединение к рукаву | Обжимное, на хвостовик (елочку) фитинга |
| Способ монтажа | Обжим болтовым соединением на рукаве поверх фитинга |
| Рабочее давление | до 16 атм |
| Условный размер | 1 1/4" мм |
| Материал крепежа | Оцинкованная сталь |
| Количество болтов | 2 шт |
