Прокладка УРТ ФЛТ.001.009.02.02.006, материал пластина ТМКЩ-С-5 ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

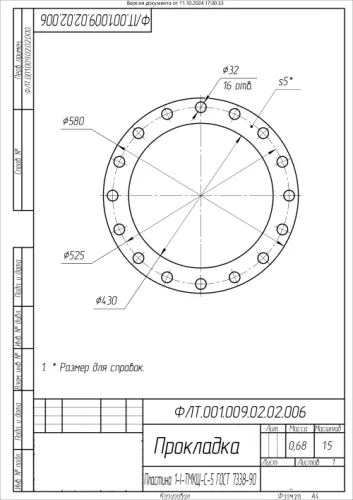

Прокладка с обозначением ФЛТ.001.009.02.02.006 изготавливается вырубкой из резиновой технической пластины ТМКЩ-С-5 по ГОСТ 7338-90 и предназначена для уплотнения фланцевых и разъёмных соединений. Такие детали ставят в трубопроводную арматуру и водяные магистрали, в корпуса насосов и теплообменников, а также в разъёмы ёмкостного оборудования, где через стык проходят вода, воздух или неорганические кислотно-щелочные растворы концентрацией до 20%.
Характеристики и что они значат
- Толщина 5 мм — универсальный размер для фланцев: достаточно материала, чтобы перекрыть шероховатость и небольшую неплоскостность привалочных поверхностей, но прокладка не выдавливается из стыка при затяжке.
- Марка ТМКЩ — тепло-, морозо-, кислото- и щёлочестойкая резина: работает по воде, воздуху и разбавленным растворам кислот и щелочей, но нестойка к маслам, бензину и другим нефтепродуктам — для них марка не подходит.
- Степень твёрдости С, 45–75 ед. Шор А — средняя твёрдость: деталь упруго обжимается по контуру фланца и при этом сохраняет форму, не растекаясь под усилием шпилек.
- Температура от -45 до +80 °C — допускается наружный монтаж и зимнее хранение, эксплуатация на горячей воде в пределах указанного верхнего порога.
- Класс 1, без армирования — пластина без тканевой прослойки, однородная по толщине, легко режется и дорабатывается по месту.
Соответствие стандарту
Исходная пластина ТМКЩ-С-5 соответствует ГОСТ 7338-90, сама прокладка вырубается по чертежу заказчика в размер обозначения ФЛТ.001.009.02.02.006. На партию предоставляется паспорт качества на применённый материал.
Хранение и монтаж
Храните изделия в сухом закрытом помещении, на поддонах или в таре, без перегибов и подвешивания, вдали от источников тепла, озона, масел и прямых солнечных лучей. Перед установкой очистите фланцы от старого уплотнения и заусенцев, разместите прокладку соосно отверстиям и затягивайте крепёж крест-накрест равномерно, чтобы резина обжалась по всей плоскости. Доработку контура выполняйте острым ножом или просечкой по разметке.
Резиномир поставляет готовые детали по чертежам и раскрой по размерам заказчика, отгрузка со склада, доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон эксплуатации материала ТМКЩ-С-5 — от -45 до +80 °C. Этого достаточно для холодного и горячего водоснабжения в указанных пределах, воздушных линий и наружных узлов, работающих зимой.
Нет. Резина ТМКЩ нестойка к маслам и нефтепродуктам: она набухает и теряет упругость. Среда для этой прокладки — вода, воздух, растворы неорганических кислот и щелочей концентрацией до 20%.
Пластина толщиной 5 мм класса 1 без тканевой прослойки режется острым ножом, ножницами по резине или просечкой. Смочите лезвие водой, режьте по разметке в один проход, отверстия удобнее пробивать просечкой нужного диаметра.
Замена подбирается по размеру, толщине 5 мм и марке резины: подойдёт аналогичная прокладка из пластины ТМКЩ-С-5 по ГОСТ 7338-90 с тем же контуром. Если сомневаетесь в совместимости, пришлите чертёж или фото детали — подберём аналог по ним.
На отгружаемую партию предоставляется паспорт качества на резиновую пластину ТМКЩ-С-5 по ГОСТ 7338-90 и отгрузочные документы. Изготовление ведётся по чертежу заказчика с указанным обозначением.
| Толщина | 5 мм |
| Тип изделия | Прокладка |
| Марка резины | ТМКЩ |
| Твёрдость по Шору А | 45-75 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение фланцевых и разъёмных соединений |
| Стойкость к маслам и бензину | Нестойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Форма поставки | Готовое изделие по чертежу |
| Цвет | Чёрный |
| Материал | Пластина резиновая техническая ТМКЩ-С-5 |
| Применяемость | Изготовление по чертежу (УРТ) |
| Обозначение | ФЛТ.001.009.02.02.006 |
| Степень твёрдости | С (средней твёрдости) Шор А |
| Среда | Вода, воздух, растворы кислот и щелочей (неорганических, концентрация до 20%) |
| Класс | 1 (пластина без тканевой прослойки) |
| Армирование | Без армирования |
| Единица измерения | шт |
| Способ изготовления | Вырубка/резка по чертежу заказчика |
