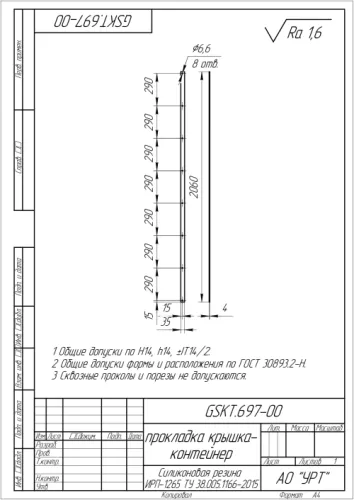

Прокладка УРТ крышка-контейнер по чертежу GSKT.697-00
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Уплотнительная прокладка с обозначением GSKT.697-00 предназначена для герметизации стыка крышки и контейнера в установке УРТ. Кольцевая форма повторяет контур крышки, поэтому деталь работает как замкнутый уплотнительный контур: удерживает технологические среды установки внутри объёма и не пропускает воздух и пыль снаружи. Такие прокладки применяют при плановой замене изношенных уплотнений, при ремонте узла «крышка — контейнер» и при комплектации оборудования запасными частями на межремонтный период.
Характеристики и что они значат
- Твёрдость 50–70 ед. Шор А — типовой диапазон для уплотнений: резина достаточно мягкая, чтобы обжаться крепежом и заполнить микронеровности фланца, и при этом не выдавливается из канавки.
- Без армирования — прокладка полностью эластична по всему сечению, легко ложится по контуру и восстанавливает форму после снятия крышки.
- Толщина и размер по чертежу GSKT.697-00 — геометрия задаётся документацией заказчика, поэтому деталь садится на штатное место без подгонки напильником и без лишних прокладок-подкладок.
- Тип резины и температура эксплуатации определяются чертежом и уточняются при заказе: марку подбирают под конкретную рабочую среду и температурный режим установки.
- Формовое прессование или вырубка — способ изготовления выбирают по профилю сечения: сложный профиль формуют, плоский кольцевой контур вырубают штампом.
Соответствие документации
Изделие изготавливается не по общеотраслевому стандарту, а по чертежу заказчика — базовое обозначение GSKT.697, исполнение GSKT.697-00. На каждую партию оформляется паспорт качества с указанием применённой марки резины и контролируемых по чертежу размеров.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или стеллажах, вдали от отопительных приборов, прямого солнечного света, масел и растворителей. Кольцевые детали укладывайте плашмя без перегибов и скручивания — заломы дают неплотное прилегание. Перед установкой очистите привалочные поверхности крышки и контейнера от старого уплотнения и загрязнений, уложите прокладку без натяга по контуру и затягивайте крепёж крест-накрест в два-три прохода для равномерного обжатия.
Резиномир изготавливает детали по чертежам и эскизам заказчика, включая нестандартные исполнения контура. Отгрузка со склада и со производства, доставка в Москву и другие регионы, отпуск поштучно и партиями.
Частые вопросы о товаре
Температурный диапазон определяется маркой резины, указанной в чертеже GSKT.697-00. Марку уточняем при оформлении заказа: под воздух и типовые технологические среды подбирается одна группа резин, под масла или повышенный нагрев — другая.
Плоские кольцевые прокладки режут острым ножом с сменным лезвием или просечкой по разметке. Формовые изделия дорабатывать по месту не рекомендуется: нарушается расчётное сечение и падает герметичность стыка.
Взаимозаменяемость определяется контуром, толщиной и твёрдостью 50–70 ед. Шор А, а не только обозначением. При сомнениях пришлите чертёж или фото детали с размерами — подберём замену по чертежу через кнопку «Подобрать по чертежу».
На каждую партию оформляется паспорт качества с указанием обозначения GSKT.697-00, марки применённой резины и контролируемых размеров. По запросу предоставляем товарную накладную и счёт-фактуру.
| Толщина | По чертежу GSKT.697-00 мм |
| Тип изделия | Прокладка уплотнительная |
| Тип резины | Определяется чертежом (уточняется у заказчика) |
| Твёрдость по Шору А | Согласно чертежу (типовой диапазон 50–70) ед. Шор А |
| Назначение | Уплотнение стыка крышки и контейнера, герметизация |
| Температура эксплуатации | Согласно применяемой марке резины °C |
| Цвет | Чёрный |
| Материал | Резина техническая |
| Применяемость | Установка УРТ, узел «крышка — контейнер» |
| Обозначение | GSKT.697-00 |
| Стандарт | Изготовление по чертежу заказчика |
| Форма (геометрическая) | Кольцевая (по контуру крышки) |
| Среда | Технологические среды установки, воздух |
| Размер | По чертежу GSKT.697-00 мм |
| Армирование | Без армирования |
| Единица измерения | шт |
| Способ изготовления | Формовое прессование / вырубка по чертежу |
| Изготовление | Под заказ по чертежу |
| Вид изделия | Деталь по чертежу заказчика |
| Базовое обозначение | GSKT.697 |
