Прокладка УРТ паронитовая Б-015-10 (20х39х2) ГОСТ 15180-86
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

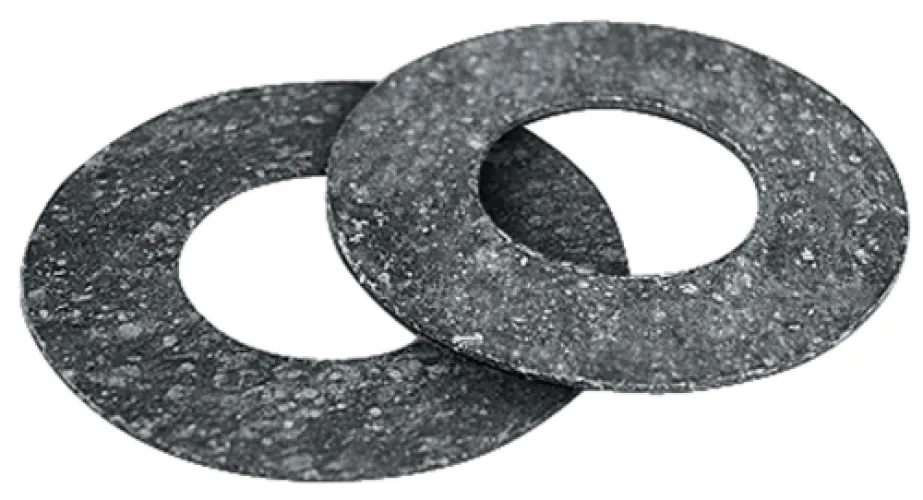

Плоская кольцевая прокладка из паронита марки ПОН предназначена для уплотнения фланцевых соединений трубопроводов и запорной арматуры. Типоразмер 20х39х2 мм соответствует условному проходу Ду 15 мм и давлению Ру 10 МПа: такие соединения встречаются на паровых и водяных линиях котельных и ИТП, на технологических трубопроводах нефтепродуктов, а также на обвязке насосов, кранов и вентилей малого диаметра.
Характеристики и что они значат
- Толщина 2 мм — стандартная величина для фланцев малого прохода: прокладка достаточно эластична, чтобы заполнить микронеровности зеркала фланца, и при этом не выдавливается в проходное сечение при затяжке.
- Размеры 20х39х2 мм — внутренний диаметр 20 мм не перекрывает поток в трубе Ду 15, наружный 39 мм ложится в пределы уплотнительной поверхности фланца.
- Исполнение Б — под соединения с выступом и впадиной (шип-паз), где прокладка удерживается от смещения буртом фланца.
- Температура -40…+450 °C — допускается работа на насыщенном и перегретом паре, а также на наружных линиях в зимний период.
- Марка ПОН, плотность 2 г/см³ — паронит общего назначения для воды, пара, нефтепродуктов, газов, слабых растворов кислот и щелочей.
Соответствие стандарту
Изделие изготовлено вырубкой из паронитового листа и маркируется по ГОСТ 15180-86 обозначением Б-015-10. На каждую партию предоставляется паспорт качества с указанием марки паронита и типоразмера.
Хранение и монтаж
Хранят прокладки в сухом закрытом помещении, вдали от нагревательных приборов, стопками без перегибов и деформации. Перед установкой очистите зеркала фланцев от остатков старого уплотнения и окалины, проверьте отсутствие раковин. Сухой паронит рекомендуется устанавливать без клея и герметиков, затяжку болтов вести крест-накрест в два-три прохода, чтобы кольцо обжималось равномерно. Повторное использование снятой прокладки не допускается.
Компания «Резиномир» отгружает прокладки поштучно и партиями со склада, выполняет вырубку по размерам и чертежам заказчика, организует доставку в Москву.
Частые вопросы о товаре
Диапазон рабочих температур составляет -40…+450 °C, условное давление Ру 10 МПа при условном проходе Ду 15 мм. Такие параметры позволяют применять её на паровых, водяных и нефтепродуктовых линиях, включая наружные трубопроводы в зимних условиях.
Паронит толщиной 2 мм режется ножом, просечкой или вырубным штампом по шаблону. Кромки должны быть ровными, без надрывов и заусенцев, иначе в этом месте начнётся протечка. Заводская вырубка по ГОСТ 15180-86 даёт более точный контур.
Исполнение Б рассчитано на фланцы с выступом-впадиной; на плоские фланцы обычно ставят исполнение А, поэтому произвольная замена нежелательна. Размер 20х39х2 привязан к Ду 15 и Ру 10 МПа. При сомнениях мы подберём аналог по чертежу или фото вашей детали.
На отгружаемую партию предоставляется паспорт качества с указанием марки паронита ПОН, обозначения Б-015-10 и ссылки на ГОСТ 15180-86. По запросу прикладываем отгрузочные документы для входного контроля на предприятии.
| Марка | ПОН (паронит общего назначения) |
| Толщина | 2 мм |
| Тип изделия | Прокладка плоская эластичная фланцевая |
| Назначение | Уплотнение фланцевых соединений трубопроводов и арматуры |
| Температура эксплуатации | -40…+450 °C |
| Цвет | Серый / чёрный |
| Материал | Паронит |
| Плотность (г/м2) | 2 г/см3 |
| Бренд | УРТ |
| Наружний диаметр (мм) | 39 мм |
| Внутренний диаметр (мм) | 20 мм |
| Толщина (мм) | 2 |
| Стандарт | ГОСТ 15180-86 |
| Форма (геометрическая) | Кольцо (плоское) |
| Среда | Вода, пар, нефтепродукты, газы, слабые растворы кислот и щелочей |
| Плотность (г/см3) | 2 |
| Обозначение по ГОСТ | Б-015-10 |
| Единица измерения | шт |
| Исполнение | Б (для соединений с выступом/впадиной, шип-паз) |
| Способ изготовления | Вырубка (штамповка) из паронитового листа |
| Условия хранения | В сухом закрытом помещении, вдали от нагревательных приборов, без деформации |
| Условный проход Ду | 15 мм |
| Условное давление Ру | 10 МПа |
