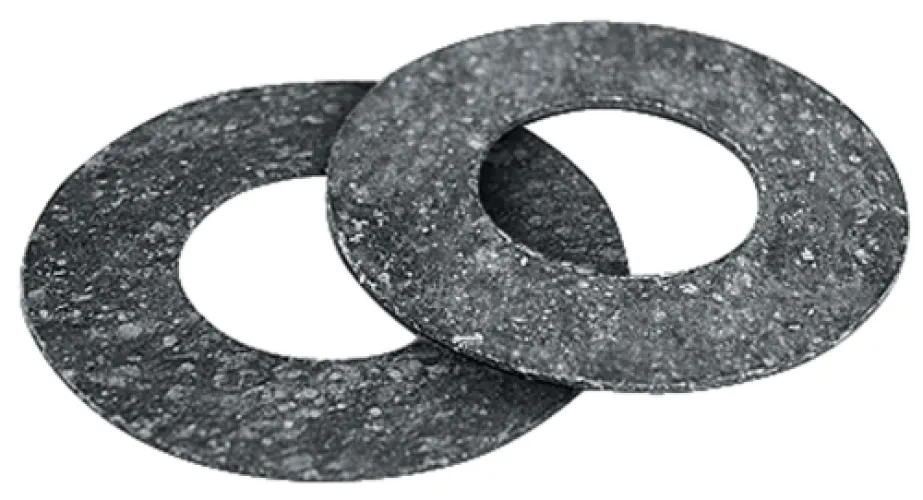

Прокладка УРТ паронитовая Б-100-25 (106х149х2) ГОСТ 15180-86
Основные характеристики
Расчёт стоимости
Плоское уплотнительное кольцо из паронита общего назначения ПОН, вырубленное из листа по ГОСТ 15180-86. Применяется для герметизации фланцевых соединений трубопроводов с условным проходом Ду 100 мм: на паровых и водяных магистралях котельных и тепловых пунктов, на нефтепродуктопроводах и маслосистемах, а также в обвязке запорной арматуры и насосного оборудования.
Характеристики и что они значат
- Исполнение Б, обозначение Б-100-25 — плоская прокладка для фланцев с соединительным выступом, рассчитанная на условное давление Ру 25 МПа; посадка на выступ фланца исключает смещение кольца при затяжке.
- Размеры 106х149х2 мм — внутренний диаметр 106 мм совпадает с проходным сечением, наружный 149 мм, ширина стенки кольца 21,5 мм: достаточная опорная площадь для равномерного смятия паронита.
- Толщина 2 мм — универсальный вариант: кольцо компенсирует неровности и риски на зеркале фланца, но не выдавливается в поток при высокой затяжке.
- Температура -40…+450 °C — допускает работу на перегретом паре и наружных трубопроводах в зимний период.
- Марка ПОН, без армирования, плотность около 1,8–2 г/см³ — стойкость к воде, пару, нефтепродуктам, маслам и слабоагрессивным средам; материал однородный, легко режется и не расслаивается.
Соответствие стандарту
Изделие изготовлено по ГОСТ 15180-86 — стандарту на плоские эластичные прокладки для фланцевых соединений; типоразмер маркируется как Б-100-25. На каждую партию предоставляется паспорт качества с указанием марки паронита и стандарта.
Хранение и монтаж
Хранить в сухом закрытом помещении, ровными стопками на поддонах, вдали от нагревательных приборов, без перегибов, защищая от влаги и прямых солнечных лучей. Перед установкой очистите зеркала фланцев от старого уплотнения и задиров, при необходимости натрите прокладку графитом с маслом — это упростит последующую разборку. Затяжку болтов ведите крест-накрест в несколько проходов, чтобы паронит 2 мм обжался равномерно. Повторное использование снятого кольца не рекомендуется.
Резиномир поставляет паронитовые прокладки стандартных типоразмеров и выполняет вырубку по чертежам и размерам заказчика, включая нестандартные диаметры. Отгрузка со склада в Москве, отпуск от одной штуки и партиями, доставка в Москву и по регионам России.
Частые вопросы о товаре
Диапазон рабочих температур -40…+450 °C, условное давление Ру 25 МПа при условном проходе Ду 100 мм. Этого достаточно для пара, горячей воды, нефтепродуктов и масел. Для агрессивных кислот и щелочей паронит общего назначения ПОН не применяют.
Лист толщиной 2 мм режется ножом, ножницами по металлу или просечкой по разметке; отверстия пробивают полым пробойником. Кромка должна быть ровной, без надрывов. Точные типоразмеры удобнее заказывать вырубкой — так соблюдается ширина стенки кольца.
Взаимозаменяемы прокладки того же исполнения Б на Ду 100 и Ру 25 с размерами 106х149 мм; толщину допустимо менять в пределах, разрешённых для узла. При сомнениях в типоразмере или марке паронита пришлите чертёж либо фото детали — подберём аналог по ним.
На отгружаемую партию оформляется паспорт качества с указанием марки паронита ПОН, типоразмера Б-100-25 и ГОСТ 15180-86. По запросу предоставляются товаросопроводительные документы для входного контроля на предприятии.
| Марка | ПОН (паронит общего назначения) |
| Толщина | 2 мм |
| Тип изделия | Прокладка плоская фланцевая |
| Температура эксплуатации | -40…+450 °C |
| Цвет | Серый / графитово-серый |
| Материал | Паронит |
| Плотность (г/м2) | 1,8 г/см3 |
| Применяемость | Уплотнение фланцевых соединений трубопроводов и арматуры |
| Наружний диаметр (мм) | 149 мм |
| Внутренний диаметр (мм) | 106 мм |
| Толщина (мм) | 2 |
| Стандарт | ГОСТ 15180-86 |
| Форма (геометрическая) | Кольцо (плоское) |
| Среда | Вода, пар, нефтепродукты, масла, слабоагрессивные среды |
| Плотность (г/см3) | 2 |
| Обозначение по ГОСТ | Б-100-25 |
| Армирование | Без армирования |
| Единица измерения | шт |
| Исполнение | Б (плоская, для фланцев с соединительным выступом) |
| Способ изготовления | Вырубка/резка из паронитового листа |
| Ширина стенки кольца | 21,5 мм |
| Условия хранения | В сухом закрытом помещении, вдали от нагревательных приборов, защищая от влаги и прямых солнечных лучей |
| Условный проход Ду | 100 мм |
| Условное давление Ру | 25 МПа |
