Прокладка УРТ по чертежу 1684А-00-00-04
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка изготавливается из уплотнительного резинотехнического материала (УРТ) по чертежу 1684А-00-00-04 и служит для герметизации разъёмных соединений: фланцев, крышек люков, корпусных стыков насосного и компрессорного оборудования. Изделие рассчитано на контакт с маслами, топливом, водой и воздухом, поэтому применяется в маслосистемах промышленных агрегатов, в топливной арматуре и в узлах, где обычная резина набухает и теряет форму.
Характеристики и что они значат
- Твёрдость 55-75 ед. Шор А — резина средней твёрдости: прокладка достаточно упруга, чтобы заполнить микронеровности фланца, и при этом не выдавливается из стыка при затяжке крепежа.
- Температура эксплуатации -45...+80 °C — узел сохраняет герметичность и на морозе на открытых площадках, и при нагреве от масляной системы; выше +80 °C ресурс уплотнения снижается.
- Маслобензостойкое исполнение (МБС) — материал не разбухает и не размягчается в контакте с минеральными маслами и бензином, объём и упругость сохраняются.
- Без армирования — прокладка эластична по всей площади, легко подрезается по месту и повторяет геометрию ответной поверхности.

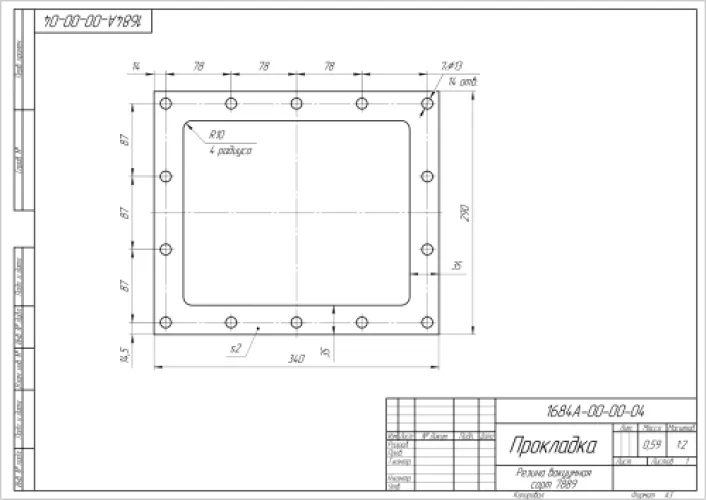

- Изготовление по чертежу 1684А-00-00-04 — контур, отверстия и толщина воспроизводятся по документации заказчика, подгонка при монтаже не требуется.
Соответствие документации
Изделие выпускается как деталь по чертежу заказчика, обозначение 1684А-00-00-04; отдельный стандарт на готовую прокладку не заявляется. На партию оформляется паспорт качества с указанием материала и твёрдости, при необходимости прикладываются документы на исходную резиновую смесь.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении на поддонах, в разложенном виде без перегибов и скручивания, вдали от нагревательных приборов, растворителей и прямых солнечных лучей. Перед установкой очистите привалочные плоскости от старого уплотнения и заусенцев, уложите деталь без натяга и совместите отверстия под крепёж. Затяжку болтов ведите крест-накрест в два-три приёма, чтобы резина обжималась равномерно. Мелкую подрезку выполняют острым ножом или просечкой по шаблону.
Резиномир поставляет прокладки УРТ поштучно и партиями, изготавливает детали по чертежам и образцам заказчика, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Рабочий диапазон материала — от -45 до +80 °C. Нижняя граница позволяет использовать деталь на открытых площадках зимой, верхняя ограничена нагревом от масляной системы: при длительной работе выше +80 °C резина стареет быстрее и уплотнение теряет упругость.
Материал не армирован, поэтому подрезается острым ножом по шаблону, отверстия пробиваются просечкой нужного диаметра. Режьте по ровной подложке одним движением, без рваных кромок: надрывы на контуре становятся началом протечки.
Замена допустима, если аналог маслобензостойкий, имеет твёрдость в пределах 55-75 ед. Шор А и совпадает по толщине и контуру. Обычная резина в масле разбухает. Если есть сомнения, мы подберём замену по чертежу 1684А-00-00-04 или по фото детали.
На отгружаемую партию оформляется паспорт качества с указанием обозначения по чертежу, материала УРТ и твёрдости по Шору А. По запросу предоставляются документы на исходную резиновую смесь и отгрузочная спецификация для входного контроля.
| Тип изделия | Прокладка |
| Тип резины | Маслобензостойкая (МБС) |
| Твёрдость по Шору А | 55-75 ед. Шор А |
| Назначение | Уплотнение разъёмных соединений, предотвращение утечек |
| Стойкость к маслам и бензину | Да |
| Температура эксплуатации | -45...+80 °C |
| Форма поставки | Готовое изделие |
| Цвет | Черный |
| Материал | УРТ (уплотнительный резинотехнический материал) |
| Применяемость | Промышленное оборудование, узлы по чертежу заказчика |
| Обозначение | 1684А-00-00-04 |
| Степень твёрдости | Средней твёрдости Шор А |
| Форма (геометрическая) | По чертежу |
| Среда | Масла, топливо, вода, воздух |
| Размер | По чертежу 1684А-00-00-04 мм |
| Группа | Детали по чертежам |
| Армирование | Без армирования |
| Единица измерения | шт |
| Комплектация | 1 шт. |
| Способ изготовления | Изготовление по чертежу заказчика |
Как получить
Бухты до 1 200 кг грузим манипулятором, до 300 кг — вручную. Для отправки в регион нужен адрес терминала транспортной компании и контакт получателя; забор груза со склада бесплатный.
