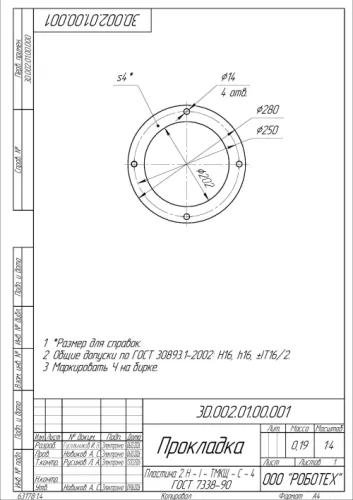

Прокладка УРТ по чертежу 3D.002.01.00.001 / Пластина 2Н-I-ТМКЩ-С 4 мм ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка изготавливается вырубкой по чертежу 3D.002.01.00.001 из технической резиновой пластины марки ТМКЩ толщиной 4 мм. Применяется для уплотнения неподвижных соединений: фланцев трубопроводов воды и воздуха, крышек аппаратов, смотровых люков и лючков ёмкостей, где нужна герметичность по контуру без сложного профильного уплотнения.
Характеристики и что они значат
- Толщина 4 мм — умеренно тонкая прокладка, хорошо обжимается на ровных фланцах и компенсирует небольшие неровности привалочных поверхностей.
- Твёрдость 45–65 ед. Шор А (степень С, средняя) — материал уплотняется при затяжке, но не выдавливается из стыка при равномерном моменте.
- Марка ТМКЩ — среда: вода, воздух, растворы кислот и щелочей концентрацией до 20 %. К маслам и бензину резина не стойкая, для нефтепродуктов нужна марка МБС.
- Температура от -45 до +80 °C — уличные и отапливаемые узлы, но не участки с паром и горячим теплоносителем.
- Тип 2Н-I, без армирования — неформовая пластина класса 2, исполнение I; форма детали задаётся чертежом заказчика.
Соответствие стандарту
Материал соответствует ГОСТ 7338-90, обозначение пластины — 2Н-I-ТМКЩ-С 4 ГОСТ 7338-90. На каждую партию предоставляется паспорт качества с указанием марки, класса и толщины.
Хранение и монтаж
Хранить в сухом закрытом помещении вдали от отопительных приборов и прямого солнца, на поддонах, плашмя, без перегибов и грузов сверху. Перед установкой поверхности фланцев очищают от старой прокладки и заусенцев, деталь укладывают без натяга и совмещают отверстия по чертежу. Затяжку крепежа ведут крест-накрест, равномерно: перетяжка листа толщиной 4 мм приводит к выдавливанию резины и потере герметичности. Резать и подгонять удобно острым ножом или просечкой.
Резиномир изготавливает детали по чертежам и эскизам заказчика, отгружает со склада поштучно и партиями; доставка в Москву и по региону.
Частые вопросы о товаре
Диапазон эксплуатации материала ТМКЩ — от -45 до +80 °C. Этого достаточно для водяных и воздушных линий, крышек и люков. Для узлов с паром или горячим маслом такая резина не подходит — нужен другой материал.
Пластина толщиной 4 мм режется острым ножом по шаблону, отверстия удобно пробивать просечкой нужного диаметра. Основной контур мы вырубаем по чертежу 3D.002.01.00.001, поэтому подгонка на месте обычно минимальна.
МБС применяют там, где есть контакт с маслами и бензином, а ТМКЩ рассчитана на воду, воздух и растворы кислот и щелочей до 20 %. Взаимозамена возможна только с учётом среды и толщины 4 мм. Если сомневаетесь, пришлите чертёж или фото детали — подберём аналог.
На отгружаемую партию оформляется паспорт качества с указанием обозначения 2Н-I-ТМКЩ-С 4 ГОСТ 7338-90, а также товарная накладная и счёт-фактура. По запросу прикладываем копию чертежа, по которому выполнялась вырубка.
| Толщина | 4 мм |
| Тип изделия | Прокладка |
| Тип резины | Н — неформовая |
| Твёрдость по Шору А | 45-65 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение неподвижных соединений (фланцы, крышки, люки) |
| Стойкость к маслам и бензину | Не стойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Цвет | Чёрный |
| Материал | Пластина техническая резиновая ТМКЩ |
| Обозначение | 3D.002.01.00.001 |
| Степень твёрдости | С — средняя Шор А |
| Форма (геометрическая) | По чертежу |
| Среда | Вода, воздух, растворы кислот и щелочей концентрацией до 20% |
| Класс | 2 (класс пластины) |
| Обозначение по ГОСТ | 2Н-I-ТМКЩ-С 4 ГОСТ 7338-90 |
| Армирование | Без армирования |
| Единица измерения | шт |
| Исполнение | I |
| Способ изготовления | Вырубка/резка по чертежу заказчика |
