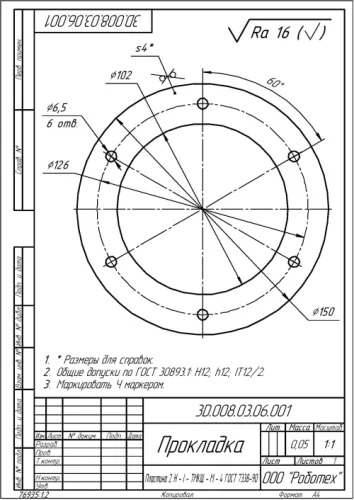

Прокладка УРТ по чертежу 3D.008.03.06.001

Прокладка с обозначением 3D.008.03.06.001 — плоская резиновая деталь, изготавливаемая индивидуально по чертежу заказчика. Применяется для уплотнения разъёмных соединений и герметизации стыков в промышленном оборудовании: во фланцевых узлах трубопроводной обвязки, в крышках и люках корпусных агрегатов, в разъёмах насосного и компрессорного оборудования, где типовые прокладки по размерам не подходят.

Характеристики и что они значат

• Обозначение 3D.008.03.06.001 — деталь идентифицируется по конструкторскому документу, а не по типоразмерному ряду: контур, посадочные отверстия и толщина берутся напрямую из чертежа.
• Толщина — по чертежу: от неё зависит компенсация неровностей фланца и величина обжатия; отступать от указанного значения нельзя, иначе изменится усилие затяжки.
• Тип резины и твёрдость по Шору А — согласно чертежу: мягкая резина лучше облегает шероховатую поверхность, более твёрдая устойчивее к выдавливанию под давлением.
• Рабочая среда и температура определяются применяемой маркой резины — маслобензостойкие, теплостойкие и кислотощелочестойкие группы имеют разные пределы, поэтому марка указывается в документе.
• Форма поставки — готовое изделие, комплектация 1 шт.: деталь приходит вырубленной по контуру, доработка на месте не требуется.

Соответствие документации

Стандартом для этой позиции служит чертёж заказчика — именно он задаёт геометрию, марку резины и допуски. На партию оформляется паспорт качества с указанием марки применённой резины и обозначения детали, что позволяет приложить документы к акту входного контроля.

Хранение и монтаж

Храните прокладки в сухом закрытом помещении, на поддонах или стеллажах, в разложенном виде без перегибов и скручивания, вдали от нагревательных приборов, прямого солнца, масел и растворителей. Перед установкой очистите привалочные плоскости от старого уплотнения и загрязнений, проверьте совпадение отверстий с контуром детали. Затяжку крепежа ведите крест-накрест и равномерно, без перетяга — чрезмерное обжатие выдавливает резину из стыка. Повторное использование снятой прокладки не рекомендуется.

Компания «Резиномир» изготавливает детали по чертежам и раскраивает изделия под размеры заказчика, отгружает со склада и организует доставку в Москву. Приложите чертёж — подтвердим геометрию и марку резины до запуска в работу.
