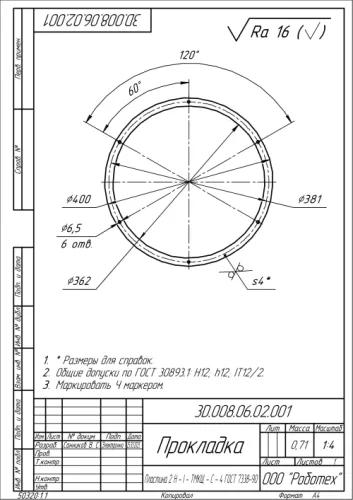

Прокладка УРТ по чертежу 3D.008.06.02.001 (резина МБС, ГОСТ 7338-90)
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка изготавливается по чертежу 3D.008.06.02.001 и предназначена для уплотнения неподвижных разъёмных соединений — фланцев, крышек и корпусных стыков установки растворно-тампонажной (УРТ). Деталь работает в контакте с водой, тампонажными растворами, маслами и нефтепродуктами, поэтому применяется в узлах насосно-смесительного оборудования, в обвязке трубопроводов и на съёмных люках ёмкостей.
Характеристики и что они значат
- Резина маслобензостойкая (МБС) — не набухает и не теряет форму при контакте с маслами, дизтопливом и нефтепродуктами, что критично для агрегатов УРТ.
- Твёрдость 55–70 ед. Шор А — средняя жёсткость: прокладка достаточно упруга, чтобы заполнить микронеровности фланца, и при этом не выдавливается из стыка при затяжке.
- Температура эксплуатации -30…+80 °C — допускает зимнюю работу техники на открытых площадках и нагрев узлов до умеренных значений; для пара и горячих масел выше +80 °C не применяется.
- Без армирования, форма по чертежу — сплошная резиновая деталь вырубается или режется точно по контуру 3D.008.06.02.001, отверстия под шпильки совпадают с посадочным местом.
- Единица поставки — штука, готовое изделие: подгонка на месте не требуется.
Соответствие ГОСТ 7338-90
Материал прокладки соответствует ГОСТ 7338-90 на пластины резиновые и резинотканевые. На каждую партию предоставляется паспорт качества с указанием группы резины и твёрдости по Шору А.
Хранение и монтаж
Храните изделия в сухом закрытом помещении, на поддонах, в горизонтальном положении без перегибов и скручивания, вдали от отопительных приборов, прямого солнечного света и растворителей. Перед установкой очистите привалочные плоскости от старого уплотнения и заусенцев, уложите прокладку без натяга и затягивайте крепёж крест-накрест в два-три прохода — равномерная затяжка исключает продавливание кромки. Резать резину удобно острым ножом или просечкой по шаблону.
Компания «Резиномир» изготавливает детали по чертежам и эскизам заказчика, выполняет раскрой по заданным размерам, отгружает со склада в Москве и организует доставку в Москву.
Частые вопросы о товаре
Рабочий диапазон резины — от -30 до +80 °C. Этого достаточно для наружной эксплуатации техники зимой и для умеренно нагретых узлов. Для пара, горячих масел и сред выше +80 °C нужен другой материал — теплостойкая или силиконовая резина.
Резина без армирования режется острым ножом, сапожным резаком или просечкой по металлическому шаблону. Лезвие стоит смачивать водой с мылом. Отверстия аккуратнее пробивать высечкой нужного диаметра, а не сверлить.
Замена возможна, если материал сохраняет маслобензостойкость, твёрдость в пределах 55–70 ед. Шор А и диапазон -30…+80 °C. Геометрия должна точно повторять чертёж 3D.008.06.02.001. Если сомневаетесь, мы подберём замену по вашему чертежу или фото детали.
К отгрузке прилагается паспорт качества на партию с указанием марки резины и соответствия ГОСТ 7338-90, а также товарная накладная и счёт-фактура. По запросу предоставляем копии документов о соответствии на исходный материал.
| Тип изделия | Прокладка |
| Тип резины | Маслобензостойкая (МБС) |
| Твёрдость по Шору А | 55-70 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение неподвижных разъёмных соединений (фланцы, крышки, корпуса) |
| Стойкость к маслам и бензину | Да |
| Температура эксплуатации | -30…+80 °C |
| Форма поставки | Готовое изделие |
| Цвет | Чёрный |
| Материал | Резина техническая |
| Применяемость | Установка растворно-тампонажная (УРТ) |
| Обозначение | 3D.008.06.02.001 |
| Степень твёрдости | Средней твёрдости Шор А |
| Форма (геометрическая) | По чертежу |
| Среда | Вода, растворы, нефтепродукты, масла |
| Размер | Согласно чертежу 3D.008.06.02.001 мм |
| Группа | Детали по чертежам |
| Армирование | Без армирования |
| Единица измерения | шт. |
| Способ изготовления | Изготовление по чертежу заказчика |
