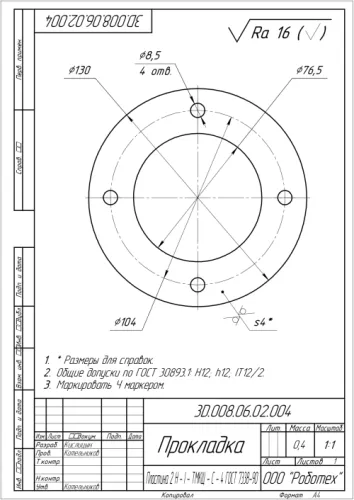

Прокладка УРТ по чертежу 3D.008.06.02.004 (ГОСТ 7338-90, МБС)
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Плоская резиновая прокладка, изготовленная по чертежу 3D.008.06.02.004 для установок УРТ (устройства разогрева и термического оборудования). Изделие уплотняет разъёмные фланцевые соединения, компенсирует неровности и шероховатость привалочных поверхностей, предотвращает утечки рабочей среды. Применяется при плановом ремонте оборудования, замене изношенных уплотнений в трубопроводной арматуре и комплектации узлов, работающих с воздухом, водой, маслами и нефтепродуктами.
Характеристики и что они значат
- Резина МБС — маслобензостойкое исполнение не разбухает и не теряет форму при контакте с маслами и нефтепродуктами, поэтому прокладка сохраняет плотность стыка в масляных и топливных линиях.
- Твёрдость 45-75 ед. Шор А — диапазон охватывает как мягкие уплотнения, хорошо обжимающиеся при небольшом усилии затяжки, так и более жёсткие, устойчивые к выдавливанию из стыка под давлением.
- Температура эксплуатации -30…+80 °C — изделие подходит для неотапливаемых помещений и наружных узлов, но не рассчитано на пар и горячие среды выше указанного предела.
- Без армирования, толщина и контур по чертежу — прокладка эластична по всей площади, равномерно обжимается и точно повторяет геометрию фланца, включая расположение отверстий под крепёж.
- Изготовление вырубкой или вырезкой — кромки ровные, посадка на шпильки без подгонки по месту.
Соответствие стандарту
Материал прокладки соответствует ГОСТ 7338-90 на пластины резиновые и резинотканевые; конкретная марка резины уточняется по чертежу заказчика. На каждую партию оформляется паспорт качества с указанием марки материала и обозначения детали 3D.008.06.02.004.
Хранение и монтаж
Хранить в сухом закрытом помещении на поддонах или стеллажах, плашмя, без перегибов и подвешивания, вдали от отопительных приборов, прямого солнечного света, масел и растворителей. Перед установкой очистите фланцы от старого уплотнения и загрязнений, проверьте совпадение отверстий с чертежом. Затяжку крепежа выполняйте крест-накрест в несколько проходов, чтобы избежать перекоса и локального выдавливания резины. Мелкую подгонку допустимо выполнять острым ножом по шаблону.
Компания «Резиномир» изготавливает прокладки по чертежам и размерам заказчика, отгружает готовые изделия со склада поштучно и партиями, доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон составляет от -30 до +80 °C. Этого достаточно для воздушных, водяных и масляных линий в неотапливаемых помещениях. Для пара и сред с температурой выше +80 °C нужно подбирать другой материал уплотнения.
Изделие не армировано, поэтому режется острым ножом или ножницами по металлу с предварительной разметкой. Отверстия пробиваются просечкой нужного диаметра. Основной контур уже выполнен вырубкой по чертежу, обычно доработка не требуется.
Замена возможна, если совпадают контур, толщина, тип резины МБС и твёрдость в пределах 45-75 ед. Шор А по ГОСТ 7338-90. Если по чертежу есть сомнения, пришлите чертёж или фото детали — мы подберём взаимозаменяемое исполнение.
На отгружаемую партию оформляется паспорт качества с указанием марки резины, обозначения детали 3D.008.06.02.004 и ссылки на ГОСТ 7338-90. По запросу предоставляются копии сертификатов на исходный материал.
| Толщина | По чертежу мм |
| Тип изделия | Прокладка |
| Тип резины | Маслобензостойкая (МБС) — по чертежу |
| Твёрдость по Шору А | 45-75 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение разъёмных соединений, компенсация неровностей фланцев |
| Стойкость к маслам и бензину | Да (для исполнения МБС) |
| Температура эксплуатации | -30…+80 °C |
| Форма поставки | Готовое изделие |
| Цвет | Чёрный |
| Материал | Резина техническая (уточняется по чертежу) |
| Применяемость | Установка УРТ (устройство разогрева/термическое оборудование) |
| Обозначение | 3D.008.06.02.004 |
| Форма (геометрическая) | Плоская, по контуру чертежа |
| Среда | Воздух, вода, масла и нефтепродукты (по исполнению) |
| Размер | Согласно чертежу 3D.008.06.02.004 мм |
| Армирование | Без армирования |
| Единица измерения | шт |
| Способ изготовления | Изготовление по чертежу заказчика |
| Изготовление | Вырубка/вырезка по чертежу |
