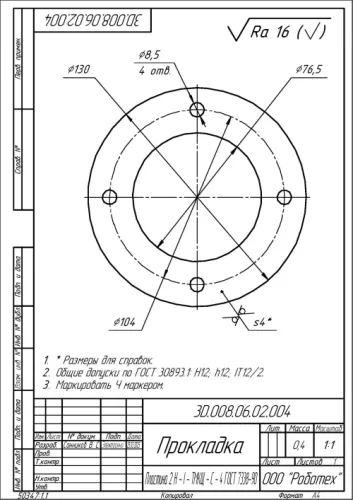

Прокладка УРТ по чертежу 3D.008.06.02.004

Плоская резиновая прокладка, изготавливаемая по чертежу 3D.008.06.02.004 для узлов УРТ — устройств разгрузки и технологического оборудования. Применяется для уплотнения неподвижных фланцевых и крышечных соединений, герметизации стыков корпусных деталей и присоединительных плоскостей, где рабочей средой выступают масло, топливо, вода или воздух. Контур и посадочные отверстия воспроизводятся строго по чертёжной геометрии, поэтому деталь встаёт на штатное место без подгонки.

Характеристики и что они значат

• Тип резины — маслобензостойкая (МБС): материал не набухает и не теряет упругость в контакте с минеральными маслами и топливом, что критично для гидро- и топливных узлов.
• Температура эксплуатации -30…+80 °C: прокладка сохраняет эластичность на холоде и не размягчается при штатном нагреве агрегата; для пара и горячего масла свыше +80 °C нужен другой материал.
• Твёрдость по Шору А — по чертежу, типично 45–75 ед.: мягкие исполнения лучше компенсируют неровности плоскости, более жёсткие устойчивее к выдавливанию при высокой затяжке.
• Толщина и размер — по чертежу 3D.008.06.02.004: обеспечивается расчётный обжим уплотнения, произвольная замена толщины меняет усилие затяжки и герметичность.
• Без армирования, вырубка или гидроабразивная резка из листа: чистая кромка, точный контур и повторяемость от партии к партии.

Соответствие документации

Изделие изготавливается не по типовому сортаменту, а по конструкторскому документу — чертежу 3D.008.06.02.004; марка резины определяется этим же чертежом. На каждую партию оформляется паспорт качества с указанием применённого материала.

Хранение и монтаж

Храните в сухом закрытом помещении, на поддонах или в таре, в разложенном виде без перегибов и скруток, вдали от отопительных приборов, растворителей и прямых солнечных лучей. Перед установкой обезжирьте и очистите привалочные плоскости, проверьте совпадение отверстий, затягивайте крепёж крест-накрест равномерно, без перекоса. Резать резину удобно острым ножом по шаблону, отверстия — просечкой соответствующего диаметра.

Резиномир изготавливает прокладки по чертежам и эскизам заказчика, выполняет раскрой под нестандартные контуры, отгружает со склада поштучно и партиями; доставка в Москву и другие регионы.
