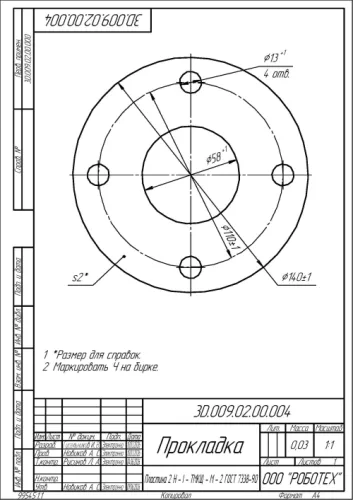

Прокладка УРТ по чертежу 3D.009.02.00.004 / Пластина 2Н-I-ТМКЩ-М 2 мм ГОСТ 7338-90

Прокладка изготавливается вырубкой из технической резиновой пластины по чертежу 3D.009.02.00.004 и служит для уплотнения неподвижных фланцевых и разъёмных соединений. Толщина 2 мм и мягкая резина марки ТМКЩ делают деталь пригодной для узлов водоподготовки, воздушных магистралей, крышек и люков ёмкостей, а также аппаратов, контактирующих с растворами кислот и щелочей концентрацией до 20%.

Характеристики и что они значат

• Толщина 2 мм — тонкая прокладка компенсирует мелкие неровности фланца и обжимается без чрезмерного момента затяжки; легко режется ножом и ножницами при подгонке.
• Марка ТМКЩ — тепло-, морозо-, кислото- и щёлочестойкая резина: рабочая среда — вода, воздух, растворы кислот и щелочей до 20%.
• Твёрдость М, 40–60 ед. Шор А — мягкое исполнение хорошо садится по плоскости и уплотняет уже при умеренном усилии крепежа.
• Тип 2, без тканевых прослоек — неармированная резина, рез по контуру чистый, кромка не расслаивается.
• Температура от −45 до +80 °C — деталь работает и в неотапливаемых помещениях, и на наружных узлах.
• Не стойка к маслам и бензину — для нефтепродуктов подбирается другая марка резины.

Соответствие стандарту

Материал прокладки соответствует ГОСТ 7338-90, обозначение — 2Н-I-ТМКЩ-М 2 ГОСТ 7338-90, I класс, исполнение Н (неформовое). На отгружаемую партию оформляется паспорт качества на исходную пластину.

Хранение и монтаж

Храните прокладки в сухом закрытом помещении, на поддонах или в таре, вдали от нагревательных приборов, прямого солнца и нефтепродуктов, без перегибов и складок. Перед установкой очистите привалочные плоскости от старого уплотнения и загрязнений, уложите деталь без натяга и затягивайте крепёж крест-накрест равномерно — мягкая резина 2 мм не терпит перетяжки в одной точке.

Резиномир изготавливает прокладки по чертежам и эскизам заказчика, режет пластину под нужный контур и типоразмер, отгружает со склада поштучно и партиями, доставка в Москву и по регионам.
