Прокладка УРТ по чертежу 509
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка из уплотнительной резины технической (УРТ), изготовленная по чертежу 509, предназначена для герметизации неподвижных соединений: фланцевых стыков трубопроводов, разъёмов корпусов насосов и редукторов, крышек люков и смотровых окон промышленного оборудования. Изделие поставляется готовым, в форме и размерах, заданных чертежом, поэтому подгонка по месту не требуется — деталь ставится в штатное посадочное место узла.
Характеристики и что они значат
- Твёрдость 55-75 ед. по Шору А — средняя жёсткость: прокладка достаточно упруга, чтобы заполнить неровности фланца при затяжке, и при этом не выдавливается из стыка под усилием крепежа.
- Температура эксплуатации от -45 до +80 °C — резина сохраняет эластичность на морозе при наружной установке и не размягчается на тёплых корпусах агрегатов; для пара и горячего масла деталь не рассчитана.
- Рабочие среды: воздух, вода, слабоагрессивные растворы — типовое применение в водяных и воздушных контурах; стойкость к маслам и бензину зависит от группы резины и уточняется по чертежу.

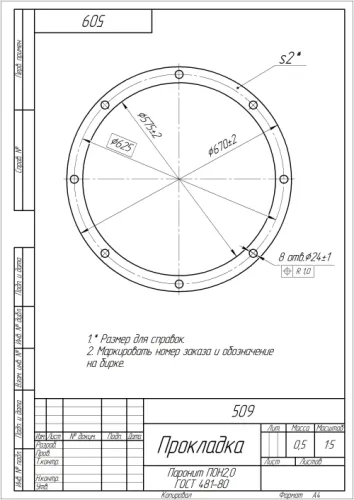

- Изготовление по чертежу 509, без армирования — геометрия, отверстия и толщина воспроизводятся по документации; отсутствие тканевого корда даёт равномерное обжатие по всему периметру.
- Единица поставки — 1 шт., цвет чёрный — удобно заказывать точное количество под ремонтный комплект или партию под сборку.
Документы на партию
Изделие изготавливается по чертежу заказчика, обозначение — чертёж 509; собственный ГОСТ на готовую деталь не присваивается, требования к материалу задаёт документация. На отгружаемую партию оформляется паспорт качества с указанием марки резины и твёрдости.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, вдали от отопительных приборов и прямых солнечных лучей, в разложенном виде на поддонах или стеллажах, без перегибов и грузов сверху — залом на резине остаётся и приводит к протечке. Перед установкой очистите привалочные плоскости от старого уплотнителя и заусенцев, обезжирьте их и затягивайте крепёж крест-накрест в два-три прохода, чтобы обжатие было равномерным. Повторное использование снятой прокладки нежелательно.
Компания «Резиномир» изготавливает детали по чертежам и эскизам заказчика, отгружает готовые позиции со склада и организует доставку в Москву.
Частые вопросы о товаре
Рабочий диапазон — от -45 до +80 °C. Такая прокладка подходит для наружных узлов в зимних условиях и для тёплых корпусов агрегатов, но не рассчитана на пар, горячее масло и другие среды с температурой выше +80 °C.
Маслобензостойкость определяется группой резины, из которой изготовлено изделие, и указывается в чертеже 509. Если в узле присутствуют нефтепродукты, сообщите это при заказе — материал подберут с нужной стойкостью.
Да. При совпадении посадочных размеров, толщины и твёрдости 55-75 ед. по Шору А деталь заменяется прокладкой из резины близкой группы. Если сомневаетесь в соответствии, отправьте чертёж или фото детали — замену подберут по ним.
На каждую отгружаемую партию оформляется паспорт качества с указанием марки резины, твёрдости и обозначения чертежа 509. По запросу предоставляются товарные документы для бухгалтерии и сведения о материале.
| Тип изделия | Прокладка |
| Тип резины | Уплотнительная резина техническая (УРТ) |
| Твёрдость по Шору А | 55-75 ед. Шор А |
| Назначение | Уплотнение неподвижных соединений, герметизация фланцев и разъёмов |
| Стойкость к маслам и бензину | Зависит от группы резины (уточняется по чертежу) |
| Температура эксплуатации | от -45 до +80 °C |
| Форма поставки | Готовое изделие |
| Цвет | Чёрный |
| Материал | Резина техническая (уплотнительная) |
| Применяемость | Промышленное оборудование, узлы по чертежам заказчика |
| Обозначение | Чертёж 509 |
| Степень твёрдости | Средней твёрдости Шор А |
| Форма (геометрическая) | По чертежу |
| Среда | Воздух, вода, слабоагрессивные среды |
| Размер | Согласно чертежу 509 мм |
| Армирование | Без армирования |
| Единица измерения | шт |
| Комплектация | 1 шт. |
| Способ изготовления | По чертежу заказчика |
| Условия хранения | В сухом помещении, вдали от источников тепла и прямых солнечных лучей |
