Прокладка УРТ по чертежу 718.220.014
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

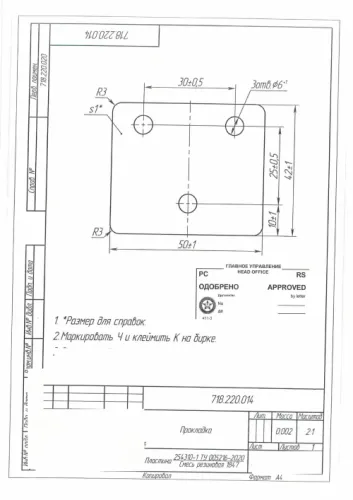

Плоская резиновая прокладка, изготавливаемая по конструкторской документации с обозначением 718.220.014. Деталь предназначена для уплотнения неподвижных соединений: герметизации фланцевых и болтовых стыков, разъёмов корпусов и крышек, посадочных плоскостей узлов установки ремонта труб (УРТ). Применяется при ремонте и комплектации оборудования, где серийный типоразмер по каталогу не подходит и требуется повторение геометрии оригинальной детали.
Характеристики и что они значат
- Обозначение по чертежу 718.220.014 — размер, толщина и контур воспроизводятся точно по КД, поэтому деталь встаёт на штатное место без подгонки по месту.
- Плоская форма — прокладка работает на сжатие между двумя жёсткими плоскостями, герметичность обеспечивается равномерной затяжкой крепежа по периметру.
- Марка и тип резины — согласно чертежу — стойкость к рабочей среде (масло, вода, воздух, агрессивные жидкости) определяется именно указанной в КД маркой, поэтому произвольная замена материала недопустима.
- Назначение — неподвижные соединения — изделие не рассчитано на трение и возвратно-поступательное движение, только на статическое уплотнение стыка.
- Поставка штучно, комплектация 1 шт. — заказывается любое количество, от единичной детали до партии под ремонтный комплект.
Соответствие документации
Изделие нестандартное и изготавливается не по типовому ГОСТ, а по чертежу заказчика 718.220.014: контроль ведётся по размерам и материалу, указанным в КД. На партию оформляется паспорт качества с указанием марки резины и обозначения детали.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или в плоских упаковках, без перегибов, скручивания и подвешивания, вдали от нагревательных приборов, прямых солнечных лучей, масел и растворителей. Перед монтажом очистите привалочные плоскости от старого уплотнения, задиров и загрязнений, проверьте совпадение отверстий с контуром детали. Крепёж затягивайте крест-накрест в несколько проходов — так резина обжимается равномерно и не выдавливается из стыка. Доработку контура выполняйте острым ножом или просечкой, без нагрева.
Компания «Резиномир» изготавливает деталь по чертежу или образцу заказчика, выполняет раскрой по индивидуальным размерам, отгружает со склада и организует доставку в Москву.
Частые вопросы о товаре
Диапазон температур и допустимые среды определяются маркой резины, указанной в чертеже 718.220.014. Сообщите условия эксплуатации — давление, температуру и рабочую жидкость, и мы подтвердим соответствие материала по конструкторской документации.
Небольшую подгонку контура делают острым ножом или просечкой по разметке, отверстия — просечкой нужного диаметра. Нагрев и абразивную зачистку применять не следует: кромка оплавляется и теряет плотность прилегания в стыке.
Взаимозаменяемость определяется контуром, толщиной и маркой резины по чертежу 718.220.014 — отклонение по толщине меняет обжатие стыка. Если чертежа под рукой нет или есть сомнения, пришлите фото или эскиз детали, и мы подберём замену.
На каждую партию оформляется паспорт качества с обозначением детали 718.220.014, маркой резины и количеством. По запросу предоставляются копии документов на исходный материал и отгрузочные документы для бухгалтерии.
| Толщина | Согласно чертежу 718.220.014 мм |
| Тип изделия | Прокладка |
| Марка резины | Согласно чертежу 718.220.014 |
| Тип резины | Уточняется по чертежу |
| Назначение | Уплотнение неподвижных соединений (герметизация стыков) |
| Форма поставки | Готовое изделие (штучно) |
| Материал | Резина (уточняется по чертежу) |
| Применяемость | УРТ (установка ремонта труб / узел по чертежу) |
| Форма (геометрическая) | Плоская прокладка |
| Среда | Определяется чертежом и маркой резины |
| Размер | Согласно чертежу 718.220.014 мм |
| Группа | Детали по чертежам |
| Единица измерения | шт |
| Особенность конструкции | Изделие нестандартное, изготавливается по конструкторской документации |
| Комплектация | 1 шт. |
| Способ изготовления | Изготовление по чертежу заказчика |
| Изготовление | Индивидуальное (нестандартное изделие) |
| Обозначение по чертежу | 718.220.014 |
