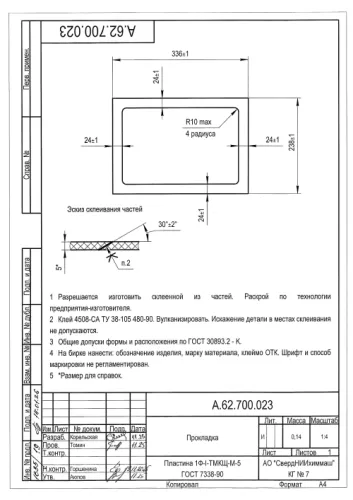

Прокладка УРТ по чертежу А.62.700.023 / Пластина 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка изготавливается по чертежу А.62.700.023 вырубкой из технической резиновой пластины 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90. Деталь предназначена для уплотнения неподвижных фланцевых соединений: стыков трубопроводов воды и воздуха, люков и крышек аппаратов, разъёмов насосного и ёмкостного оборудования, где рабочей средой могут быть растворы кислот и щелочей концентрацией до 20%.
Характеристики и что они значат
- Толщина 5 мм — компенсирует неровности и непараллельность фланцев без чрезмерной осадки; типовая величина для средних условных проходов.
- Марка ТМКЩ — резина для тепло-, морозо-, кислото- и щелочестойких условий: вода, воздух, слабые кислые и щелочные растворы. К маслам и бензину нестойкая, для нефтепродуктов нужна марка МБС.
- Степень твёрдости М, 40–60 ед. Шор А — мягкая резина, хорошо обжимается умеренным моментом затяжки и плотно ложится по плоскости фланца.
- Температура от -45 до +80 °C — работа на наружных трубопроводах зимой и на тёплых линиях без перегрева.
- Класс I, исполнение Ф — формовая пластина повышенного качества, без армирования, с ровной поверхностью среза.
Соответствие стандарту
Материал соответствует ГОСТ 7338-90, обозначение 1Ф-I-ТМКЩ-М-5. Геометрия детали — по чертежу А.62.700.023. На каждую партию предоставляется паспорт качества с указанием марки резины и даты изготовления.
Хранение и монтаж
Хранить в сухом закрытом помещении, на поддонах, вдали от нагревательных приборов и прямых солнечных лучей, без перегибов и скручивания — иначе на мягкой резине остаются складки. Перед установкой очистите привалочные плоскости от старого уплотнения и заусенцев, прокладку укладывайте без натяга, крепёж затягивайте крест-накрест, чтобы обжатие 5 мм было равномерным. Дорезка отверстий выполняется просечкой или острым ножом.
Резиномир изготавливает детали по чертежам и эскизам заказчика, отгружает со склада поштучно и партиями, оформляет документы на партию; доставка в Москву и другие регионы.
Частые вопросы о товаре
Резина ТМКЩ по ГОСТ 7338-90 рассчитана на диапазон от -45 до +80 °C. Это позволяет ставить деталь на наружные трубопроводы воды и воздуха в зимний период и на тёплые линии, не превышающие +80 °C.
Нет. ТМКЩ нестойка к маслам и нефтепродуктам: она набухает и теряет упругость. Для таких сред применяют маслобензостойкие марки. Рабочие среды для этой детали — вода, воздух, растворы кислот и щелочей до 20%.
Мягкая резина твёрдостью 40–60 ед. Шор А толщиной 5 мм режется острым ножом по шаблону, отверстия делаются просечкой. Основной контур мы вырубаем по чертежу А.62.700.023, доработка на месте требуется редко.
Замена возможна при совпадении присоединительных размеров, толщины 5 мм и стойкости к среде: подойдёт пластина ТМКЩ того же класса. Если сомневаетесь в применимости, пришлите чертёж или фото детали — подберём замену по ним.
На отгружаемую партию оформляется паспорт качества с указанием марки резины ТМКЩ, обозначения 1Ф-I-ТМКЩ-М-5 по ГОСТ 7338-90 и даты изготовления. По запросу прикладываем сопроводительные документы на материал.
| Толщина | 5 мм |
| Тип изделия | Прокладка |
| Марка резины | ТМКЩ |
| Твёрдость по Шору А | 40-60 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение неподвижных фланцевых соединений |
| Стойкость к маслам и бензину | Нестойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Цвет | Чёрный |
| Материал | Пластина техническая резиновая (ТМКЩ) |
| Обозначение | Чертёж А.62.700.023 |
| Степень твёрдости | М — мягкая Шор А |
| Среда | Вода, воздух, растворы кислот и щелочей концентрацией до 20% |
| Класс | I — повышенного качества |
| Тип | 1 — формовая пластина |
| Обозначение по ГОСТ | 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90 |
| Армирование | Без армирования |
| Единица измерения | шт. |
| Исполнение | Ф — формовая |
| Способ изготовления | Вырубка/резка по чертежу |
