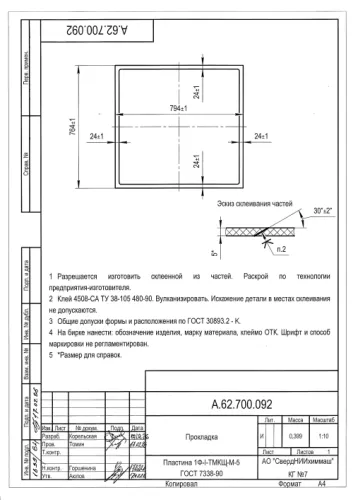

Прокладка УРТ по чертежу А.62.700.092 (сегментарная) / Пластина 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Сегментарная прокладка изготавливается вырубкой из технической резиновой пластины марки ТМКЩ по чертежу А.62.700.092 и предназначена для уплотнения фланцевых и разъёмных соединений. Форма сегмента используется там, где уплотняется не полное кольцо, а часть окружности: люки и лазы аппаратов, крышки корпусов, стыки сборных фланцев в водоподготовке, вентиляции и на трубопроводах технической воды.
Характеристики и что они значат
- Толщина 5 мм — компенсирует неровности и небольшую непараллельность привалочных плоскостей, при этом прокладка не выдавливается из стыка при нормальной затяжке.
- Марка ТМКЩ — резина работает в воде, воздухе, растворах неокисляющих кислот и щелочей концентрацией до 20 %, но нестойка к маслам и бензину: для масляных сред нужна другая марка.
- Твёрдость 40–60 ед. Шор А (степень М — мягкая) — материал легко обжимается и уплотняет стык даже при умеренном усилии на крепеже.
- Температура от -45 до +80 °C — допускает наружный монтаж в холодный сезон и контакт с горячей водой в пределах указанного предела.
- Класс I — повышенной прочности, исполнение Ф (формовая) — плотное однородное полотно с ровной поверхностью, стойкое к разрыву при обжатии болтами.
Соответствие стандарту
Материал прокладки соответствует обозначению 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90. На каждую партию предоставляется паспорт качества с указанием марки, класса, толщины и даты изготовления.
Хранение и монтаж
Храните изделия в сухом закрытом помещении, на поддонах, вдали от отопительных приборов, прямых солнечных лучей, масел и растворителей — без перегибов и скручивания. Перед установкой очистите привалочные плоскости от старого уплотнения и заусенцев, уложите сегменты встык без нахлёста и затягивайте крепёж крест-накрест в два-три прохода: мягкая резина 5 мм при перетяжке выдавливается в проём.
«Резиномир» поставляет прокладки по чертежам заказчика, выполняет раскрой и вырубку по вашим размерам, отгружает со склада, доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон резины ТМКЩ — от -45 до +80 °C. Прокладка сохраняет эластичность на морозе и допускает контакт с горячей водой и паровоздушной средой в пределах верхнего предела. Длительный перегрев выше +80 °C приводит к потере упругости и старению.
Пластина толщиной 5 мм режется острым сапожным или канцелярским ножом по шаблону, отверстия удобно пробивать просечкой. Нож стоит смачивать водой с мылом, а рез вести в один проход по линейке — так кромка получается ровной и не рвётся.
Для воды, воздуха и слабых растворов кислот и щелочей замена возможна на равнотолщинную пластину той же марки и класса. Для масел и топлива ТМКЩ не подходит — нужна маслобензостойкая резина. Если есть сомнения, пришлите чертёж или фото детали: мы подберём аналог по геометрии и среде.
На каждую поставку оформляется паспорт качества на резиновую пластину с указанием обозначения 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90, толщины и партии изготовления. По запросу прикладываем документы о соответствии требованиям ТР ЕАЭС.
| Толщина | 5 мм |
| Тип изделия | Прокладка |
| Марка резины | ТМКЩ |
| Твёрдость по Шору А | 40-60 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение фланцевых и разъёмных соединений |
| Стойкость к маслам и бензину | Нестойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Цвет | Чёрный |
| Материал | Резина техническая пластина ТМКЩ |
| Обозначение | Чертёж А.62.700.092 |
| Степень твёрдости | М — мягкая Шор А |
| Форма (геометрическая) | Сегментарная (сегмент) |
| Среда | Вода, воздух, растворы кислот и щелочей неокисляющих (концентрация до 20%) |
| Класс | I — повышенной прочности |
| Тип | 1 — формовая пластина |
| Обозначение по ГОСТ | 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90 |
| Единица измерения | шт. |
| Исполнение | Ф — формовая |
| Способ изготовления | Вырубка/резка по чертежу |
