Прокладка УРТ по чертежу А.62.700.112 (сегментарная), пластина 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

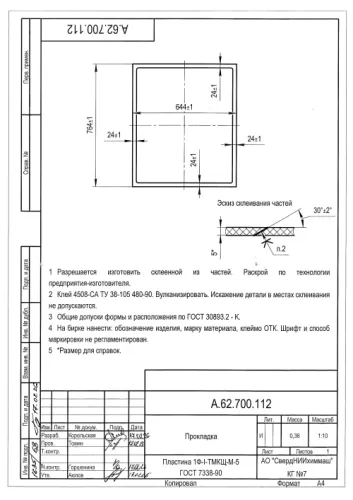

Сегментарная прокладка изготавливается по чертежу А.62.700.112 из технической резиновой пластины марки ТМКЩ толщиной 5 мм. Применяется для уплотнения фланцевых и разъёмных соединений в узлах установок разгрузки трубопроводов и запорной арматуры, на водоводах и воздуховодах, а также в аппаратах, где по трактам проходят растворы кислот и щелочей концентрацией до 20 %. Форма сегмента позволяет собирать уплотнение крупных диаметров из отдельных элементов без цельной вырубки.
Характеристики и что они значат
- Толщина 5 мм — компенсирует неровности и непараллельность фланцев, при этом не выдавливается из стыка при равномерной затяжке крепежа.
- Резина ТМКЩ — тепло-, морозо-, кислото- и щёлочестойкая: рабочий диапазон от -45 до +80 °C, стойкость к воде, воздуху и слабоагрессивным растворам.
- Твёрдость М (40–60 ед. Шор А) — мягкая резина хорошо обжимается и уплотняет даже при небольшом усилии затяжки.
- Тип 1, класс Ф, исполнение I — сплошная резина без тканевых прослоек и армирования, формовая, повышенного качества.
- Нестойкость к маслам и бензину — для нефтепродуктов и масляных сред нужен другой тип резины, например МБС.
Соответствие стандарту
Материал соответствует обозначению 1Ф-I-ТМКЩ-М-5 по ГОСТ 7338-90, геометрия детали — чертежу А.62.700.112. На каждую партию оформляется паспорт качества с указанием марки, толщины и даты изготовления.
Хранение и монтаж
Хранить в сухом закрытом помещении на поддонах, в горизонтальном положении, без перегибов и нагрузки сверху, вдали от отопительных приборов, растворителей и прямых солнечных лучей. Перед сборкой очистите привалочные поверхности от старого уплотнения и окалины, разложите сегменты по кругу без нахлёста и затягивайте крепёж крест-накрест в несколько проходов. Резину толщиной 5 мм режут острым ножом или ножницами по разметке.
Компания «Резиномир» изготавливает прокладки по чертежам и размерам заказчика, отгружает со склада; доставка в Москву — транспортными компаниями.
Частые вопросы о товаре
Резина ТМКЩ по ГОСТ 7338-90 рассчитана на эксплуатацию от -45 до +80 °C. Кратковременные отклонения возможны, но при постоянной работе выше +80 °C резина стареет быстрее, теряет эластичность и уплотнение ослабевает.
Толщина 5 мм легко режется острым ножом по стальной линейке или ножницами по резине; отверстия пробиваются просечкой. Кромку смачивают водой с мылом — рез идёт ровнее, без задиров и рваных краёв.
Для воды, воздуха, растворов кислот и щелочей до 20 % ТМКЩ подходит; для масел и бензина она нестойка — там нужна МБС. По толщине и твёрдости (40–60 ед. Шор А) замена возможна. Если сомневаетесь, пришлите чертёж или фото детали — подберём аналог.
На отгружаемую партию оформляется паспорт качества с указанием марки материала 1Ф-I-ТМКЩ-М-5, толщины 5 мм и ссылки на ГОСТ 7338-90. По запросу предоставляются отгрузочные документы и копии сертификатов на исходную резину.
| Толщина | 5 мм |
| Тип изделия | Прокладка |
| Тип резины | ТМКЩ — тепло-, морозо-, кислото-, щёлочестойкая |
| Твёрдость по Шору А | 40-60 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение фланцевых и разъёмных соединений |
| Стойкость к маслам и бензину | Нестойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Цвет | Чёрный |
| Материал | Пластина техническая резиновая ТМКЩ |
| Обозначение | Чертёж А.62.700.112 |
| Степень твёрдости | М — мягкая Шор А |
| Форма (геометрическая) | Сегментарная (сегмент) |
| Среда | Вода, воздух, растворы кислот и щелочей концентрацией до 20 % |
| Класс | Ф — формовая |
| Тип | 1 — резиновая (без тканевых прокладок) |
| Обозначение по ГОСТ | 1Ф-I-ТМКЩ-М-5 |
| Армирование | Без армирования |
| Единица измерения | шт. |
| Исполнение | I — повышенного качества |
| Способ изготовления | Вырубка/резка по чертежу заказчика |
