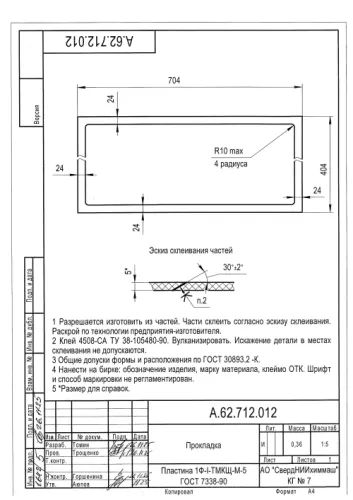

Прокладка УРТ по чертежу А.62.712.012 / Пластина 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка изготавливается по чертежу А.62.712.012 из технической резины марки ТМКЩ и предназначена для уплотнения фланцевых и разъёмных соединений. Такие детали ставят в водопроводных и воздушных линиях, на люках и крышках аппаратов, в арматуре и насосном оборудовании, где рабочая среда — вода, воздух либо слабые растворы кислот и щелочей концентрацией до 20%.
Характеристики и что они значат
- Толщина 5 мм — универсальный размер для фланцев со средней шероховатостью: прокладка компенсирует неровности притвора, но не выдавливается из стыка при затяжке.
- Марка ТМКЩ — тепломорозокислотощёлочестойкая резина; работает с водой, воздухом и слабыми растворами, но не стойка к маслам и бензину — для нефтепродуктов нужна другая марка.
- Степень твёрдости М, 40–60 ед. Шор А — мягкая резина, хорошо обжимается умеренным моментом затяжки и плотно прилегает даже к слегка деформированным фланцам.
- Температура от -45 до +80 °C — допускает наружную установку в зимних условиях и работу на тёплой воде без потери эластичности.
- Класс I, тип 1Ф (формовая) — исполнение повышенной точности геометрии, изделие поставляется готовым по чертежу, без доработки на месте.
Соответствие стандарту
Материал соответствует ГОСТ 7338-90, полное обозначение пластины — 1Ф-I-ТМКЩ-М-5. Геометрия детали выдержана по чертежу А.62.712.012. На каждую партию оформляется паспорт качества с указанием марки резины и стандарта.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах, вдали от отопительных приборов, прямых солнечных лучей, масел и растворителей. Укладывайте плашмя, без перегибов и подвешивания за отверстия. Перед монтажом очистите привалочные поверхности фланцев от старого уплотнения и заусенцев, установите деталь без перекоса и затягивайте крепёж крест-накрест в два-три приёма: мягкая резина 5 мм чувствительна к неравномерной затяжке. Смазки и герметики, содержащие нефтепродукты, применять не следует.
Компания «Резиномир» изготавливает детали по чертежам и эскизам заказчика, выполняет вырубку и резку по индивидуальным размерам, отгружает продукцию со склада поштучно и партиями. Возможна доставка в Москву и отгрузка транспортными компаниями в другие регионы.
Частые вопросы о товаре
Диапазон рабочих температур — от -45 до +80 °C. Этого достаточно для холодного и тёплого водоснабжения, воздушных линий и наружных соединений зимой. Для более горячих сред и пара следует подбирать другой материал уплотнения.
Нет. Резина марки ТМКЩ не стойка к маслам и бензину: в контакте с нефтепродуктами она набухает и теряет плотность стыка. Рабочие среды для этой прокладки — вода, воздух, слабые растворы кислот и щелочей до 20%.
Изделие поставляется готовым по чертежу А.62.712.012, доработка обычно не требуется. При необходимости мягкая резина толщиной 5 мм режется острым ножом или ножницами по влажному лезвию, отверстия пробиваются просечкой соответствующего диаметра.
Замена возможна на прокладку той же толщины 5 мм из пластины по ГОСТ 7338-90 при совпадении присоединительных размеров и стойкости к среде; вместо марки М допускается более твёрдая резина при высоком моменте затяжки. Если есть сомнения, пришлите чертёж или фото детали — мы подберём аналог по геометрии.
| Толщина | 5 мм |
| Тип изделия | Прокладка |
| Марка резины | ТМКЩ |
| Твёрдость по Шору А | 40-60 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение фланцевых и разъёмных соединений |
| Стойкость к маслам и бензину | Не стойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Форма поставки | Готовое изделие по чертежу |
| Цвет | Чёрный |
| Материал | Пластина техническая резиновая ТМКЩ |
| Обозначение | А.62.712.012 |
| Степень твёрдости | М — мягкая Шор А |
| Среда | Вода, воздух, слабые растворы кислот и щелочей (до 20%) |
| Класс | I |
| Тип | 1 — формовая (Ф) |
| Обозначение по ГОСТ | 1Ф-I-ТМКЩ-М-5 ГОСТ 7338-90 |
| Единица измерения | шт |
| Способ изготовления | Вырубка/резка по чертежу |
