Прокладка УРТ по чертежу АГЦН16.80.10.14.002

Плоская кольцевая прокладка из маслобензостойкой резины УРТ, изготавливаемая по чертежу АГЦН16.80.10.14.002. Применяется для уплотнения неподвижных фланцевых соединений насосного и нефтепромыслового оборудования серии АГЦН, на трубопроводной обвязке агрегатов, работающих с нефтепродуктами, маслами и водой, а также при плановом ремонте узлов, где требуется восстановить герметичность стыка без замены фланцев.

Характеристики и что они значат

• Материал УРТ, маслобензостойкий — резина не набухает и не теряет упругость в контакте с нефтепродуктами и маслами, поэтому стык сохраняет герметичность весь межремонтный период.
• Твёрдость 55–75 ед. Шор А — средне-жёсткая резина: прокладка обжимается при затяжке шпилек, но не выдавливается из зазора под рабочим усилием фланца.
• Температура от -30 до +80 °C — рабочий диапазон для наружного оборудования в холодный сезон и для узлов с умеренным нагревом перекачиваемой среды.
• Без армирования, плоская кольцевая форма — деталь равномерно распределяет усилие затяжки по всей опорной поверхности фланца и легко устанавливается по шпилькам.
• Размер и толщина по чертежу — геометрия повторяет посадочное место, без подгонки по месту.

Соответствие чертежу

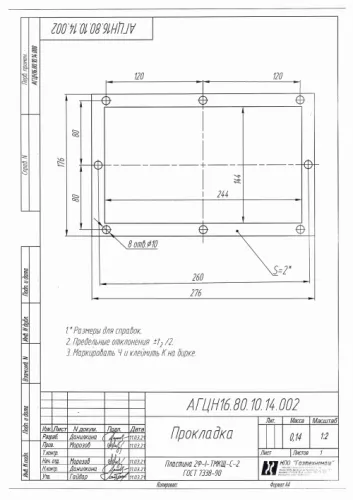

Изделие выпускается по чертежу заказчика с обозначением АГЦН16.80.10.14.002: контролируются наружный и внутренний диаметры, толщина и расположение отверстий. На партию оформляется паспорт качества с указанием материала и обозначения детали.

Хранение и монтаж

Храните прокладки в сухом закрытом помещении на поддонах, вдали от отопительных приборов, прямых солнечных лучей, масел и растворителей, в разложенном виде без перегибов и подвешивания. Перед монтажом очистите привалочные плоскости фланцев от старого уплотнения и задиров, установите деталь по шпилькам без перекоса и затягивайте крепёж крест-накрест в два-три приёма. Повторное использование обжатой прокладки не рекомендуется.

Компания «Резиномир» изготавливает уплотнения по чертежам и образцам заказчика, отгружает готовые изделия со склада поштучно и партиями, доставка в Москву и другие регионы.
