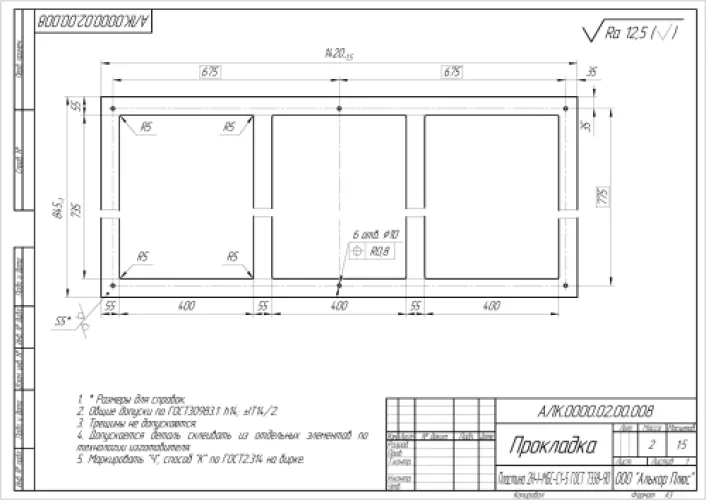

Прокладка УРТ по чертежу АЛК.0000.02.00.008 (ГОСТ 7338-90)
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка УРТ — резинотехническое уплотнение, изготавливаемое по чертежу АЛК.0000.02.00.008 под конкретный узел промышленного оборудования. Деталь ставится во фланцевые и крышечные соединения, в разъёмы корпусов насосного и компрессорного оборудования, в люки и лючки ёмкостей, где нужно исключить утечку воды, воздуха или масла по стыку. Поставляется готовым изделием, поштучно.
Характеристики и что они значат
- Температура эксплуатации -45…+70 °C — прокладка сохраняет эластичность на неотапливаемых площадках зимой и не течёт при нагреве узла до умеренных значений; для пара и горячего масла выше +70 °C деталь не рассчитана.
- Твёрдость по Шору А в диапазоне 50–70 единиц (точное значение задаёт чертёж) — резина мягкая настолько, чтобы обжаться по неровности фланца, и при этом достаточно упругая, чтобы не выдавливаться из стыка при затяжке крепежа.
- Размер и толщина строго по чертежу АЛК.0000.02.00.008 — посадочные отверстия и контур совпадают с ответной деталью, подгонка на месте не требуется.
- Без армирования, плоская форма — изделие равномерно обжимается по всей опорной поверхности; при монтаже нельзя допускать перекоса и растяжки по контуру.
- Среда: вода, воздух, масла — конкретная марка резиновой смеси подбирается под рабочую среду узла, указанную в чертеже.
Соответствие стандарту
Материал прокладки — техническая резиновая пластина по ГОСТ 7338-90, геометрия — по чертежу заказчика. На каждую партию оформляется паспорт качества с указанием обозначения изделия и характеристик применённой резины.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или в таре, в разложенном виде без перегибов и скручивания, вдали от нагревательных приборов, масел и прямого солнечного света. Перед установкой очистите привалочные плоскости от старого уплотнения и заусенцев, уложите деталь без натяга и затягивайте крепёж крест-накрест в два-три прохода — равномерная затяжка даёт герметичность без выдавливания резины. Раскрой при доработке выполняется острым ножом или просечкой.
Компания «Резиномир» изготавливает прокладки УРТ по чертежам и размерам заказчика, отгружает со склада в Москве и организует доставку в Москву. Возможна поставка партии сопутствующих уплотнений одного узла.
Частые вопросы о товаре
Рабочий диапазон изделия составляет от -45 до +70 °C. Этого достаточно для наружных узлов зимой и для оборудования с умеренным нагревом. Для контакта с паром или горячим маслом выше +70 °C требуется подбор другой резиновой смеси по чертежу.
Изделие поставляется готовым по чертежу и доработки обычно не требует. Если нужно снять фаску или подправить контур, используйте острый нож, ножницы по резине или просечку по отверстиям; абразивная зачистка нежелательна — она рвёт кромку.
Да. Прокладку по чертежу АЛК.0000.02.00.008 можно заменить изделием того же контура и толщины из резины по ГОСТ 7338-90 с твёрдостью 50–70 единиц по Шору А. Если вы сомневаетесь в применяемости, отправьте нам чертёж или фото детали — замену подберут по ним.
На отгружаемую партию оформляется паспорт качества с обозначением изделия АЛК.0000.02.00.008 и данными по применённой резиновой смеси. По запросу предоставляются копии документов о соответствии материала требованиям ГОСТ 7338-90.
| Толщина | Согласно чертежу мм |
| Тип изделия | Прокладка |
| Тип резины | Техническая пластина резиновая (уточняется по чертежу) |
| Твёрдость по Шору А | По чертежу (типично 50–70) ед. Шор А |
| Назначение | Уплотнение соединений, предотвращение утечек |
| Температура эксплуатации | -45…+70 °C |
| Форма поставки | Готовое изделие |
| Цвет | Чёрный |
| Материал | Резина |
| Применяемость | Промышленное оборудование (узел по чертежу АЛК) |
| Обозначение | АЛК.0000.02.00.008 |
| Стандарт | ГОСТ 7338-90 |
| Форма (геометрическая) | Плоская, по чертежу |
| Среда | Вода, воздух, масла (по применению) |
| Размер | Согласно чертежу АЛК.0000.02.00.008 мм |
| Тип | УРТ (уплотнение резинотехническое) |
| Армирование | Без армирования |
| Единица измерения | шт. |
| Способ изготовления | Вырубка/штамповка или формование |
| Изготовление | По чертежу заказчика |
