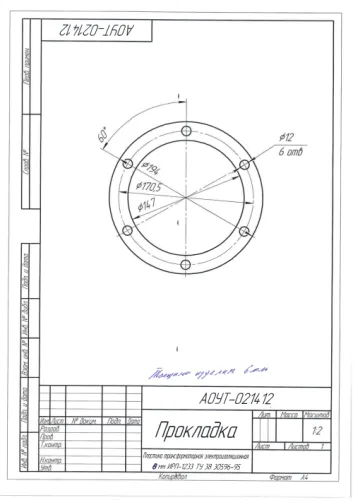

Прокладка УРТ по чертежу АОУТ-021412 из резины ИРП-1233 ТУ 38
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Прокладка изготавливается по чертежу АОУТ-021412 из технической резины ИРП-1233 и предназначена для уплотнения неподвижных соединений: фланцевых стыков, крышек, разъёмов корпусов и лючков. Материал на основе бутадиен-нитрильного каучука (СКН) рассчитан на контакт с нефтепродуктами, маслами, топливом и воздухом, поэтому деталь применяют в узлах УРТ, в топливной и маслосистемах промышленного оборудования, а также в компрессорной и насосной технике.
Характеристики и что они значат
- Резина ИРП-1233 — маслобензостойкая смесь на нитрильном каучуке: не набухает и не теряет форму при постоянном контакте с маслом и топливом, в отличие от общего назначения.
- Твёрдость 60–75 ед. Шор А — средняя жёсткость: прокладка обжимается фланцем и заполняет микронеровности, но не выдавливается из стыка при затяжке крепежа.
- Температура -30…+100 °C — рабочий диапазон для наружных и цеховых узлов; на паре и в горячем масле выше 100 °C деталь применять не следует.
- Без армирования — цельнорезиновая деталь, эластична по всему контуру, повторяет геометрию посадочного места и допускает лёгкую деформацию при монтаже.
- Изготовление по чертежу (формование или вырубка) — контур, отверстия и толщина выдерживаются по АОУТ-021412, подгонка по месту не требуется.
Соответствие ТУ 38
Материал прокладки поставляется по ТУ 38 на резину ИРП-1233, геометрия — по чертежу АОУТ-021412. На каждую партию предоставляется паспорт качества с указанием марки резины и реквизитов документа, при необходимости прикладываем сопроводительные документы для входного контроля.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или в таре, без перегибов, скручивания и подвешивания на крюках, вдали от отопительных приборов, прямого солнца и озонирующего оборудования. Перед установкой очистите и обезжирьте фланцевые поверхности, проверьте отсутствие задиров. Крепёж затягивайте равномерно крест-накрест, избегая перекоса и чрезмерного обжатия. Резать ИРП-1233 удобно острым ножом или высечкой; смазки на нефтяной основе для этой марки допустимы.
Резиномир поставляет готовые детали по чертежам заказчика, включая изготовление по АОУТ-021412 и аналогичным чертежам, отгрузку со склада в Москве и доставку в Москву. Работаем с розничными заказами и партиями для производств.
Частые вопросы о товаре
Рабочий диапазон резины ИРП-1233 составляет от -30 до +100 °C. Это покрывает большинство маслонаполненных и топливных узлов. Для сред горячее 100 °C или для морозов ниже -30 °C нужен другой материал — подскажем подходящую марку по условиям эксплуатации.
Резина средней твёрдости 60–75 ед. Шор А режется острым ножом, ножницами по резине или высечкой. Кромку ведите одним движением, без пиления, чтобы не получить рваный край: он снижает герметичность стыка.
Замену подбирают по стойкости к среде и рабочей температуре: для масла и топлива нужна резина на нитрильном каучуке, обычная резина общего назначения набухнет. Если сомневаетесь в аналоге, отправьте чертёж или фото детали — подберём соответствие по геометрии и материалу.
На поставку оформляется паспорт качества с указанием марки резины ИРП-1233 и ТУ 38, а также отгрузочные документы. По запросу предоставляем дополнительные сведения о материале для входного контроля на предприятии.
| Тип изделия | Прокладка |
| Марка резины | ИРП-1233 |
| Тип резины | Маслобензостойкая, на основе бутадиен-нитрильного каучука |
| Каучук | Бутадиен-нитрильный (СКН) |
| Твёрдость по Шору А | 60–75 ед. Шор А |
| Назначение | Уплотнение неподвижных соединений, герметизация фланцев и разъёмов |
| Стойкость к маслам и бензину | Стойкая (масло-, бензо- и топливостойкая) |
| Температура эксплуатации | -30…+100 °C |
| Форма поставки | Готовое изделие по чертежу |
| Цвет | Чёрный |
| Материал | Резина техническая ИРП-1233 |
| Применяемость | Узлы УРТ, промышленное оборудование |
| Обозначение | Прокладка УРТ, чертёж АОУТ-021412 |
| Степень твёрдости | Средней твёрдости Шор А |
| Стандарт | ТУ 38 |
| Среда | Нефтепродукты, масла, топливо, воздух |
| Армирование | Без армирования |
| Единица измерения | шт |
| Способ изготовления | Изготовление по чертежу заказчика (формование/вырубка) |
| Обозначение по ТУ | ИРП-1233 ТУ 38 |
