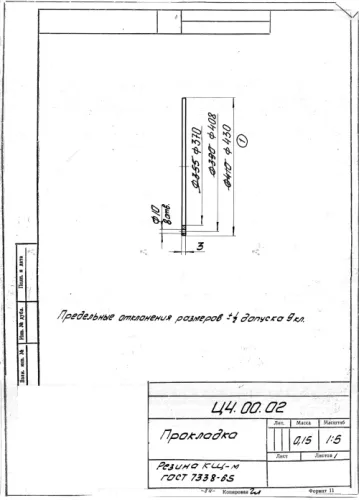

Прокладка УРТ по чертежу № Ц4.00.02 (резина КЩ-М ГОСТ 7338-90)

Прокладка изготавливается по чертежу № Ц4.00.02 вырубкой или резкой из мягкой кислотощелочестойкой резины КЩ-М. Применяется для уплотнения разъёмных соединений узлов УРТ: фланцевых стыков, крышек и люков аппаратов, трубопроводной арматуры, работающей с водой и растворами неокисляющих кислот и щелочей концентрацией до 20%.

Характеристики и что они значат

• Резина КЩ-М по ГОСТ 7338-90 — состав рассчитан на контакт с неокисляющими кислотами и щелочами до 20% и с водой; в масле, бензине и других нефтепродуктах материал не работает, там нужна маслобензостойкая марка.
• Твёрдость 45-65 ед. Шор А — мягкое исполнение, прокладка хорошо заполняет неровности фланца и уплотняет при умеренном усилии затяжки, не требуя высоких моментов на крепеже.
• Температура от -30 до +80 °C — подходит для наружных и цеховых узлов, но не для пара и горячих сред выше +80 °C.
• Без армирования — деталь однородная по сечению, её можно подрезать по месту и подгонять отверстия обычным пробойником.
• Изготовление по чертежу № Ц4.00.02 — контур и отверстия повторяют посадочное место узла, подгонка при монтаже не требуется.

Соответствие стандарту

Материал прокладки соответствует ГОСТ 7338-90 на пластины резиновые и резинотканевые. На отгружаемую партию оформляется паспорт качества с указанием марки резины и стандарта.

Хранение и монтаж

Хранить в сухом закрытом помещении, на поддонах или стеллажах, в горизонтальном положении без перегибов и складок, вдали от отопительных приборов, прямого солнца, масел и растворителей. Перед установкой очистить и обезжирить фланцы, проверить отсутствие задиров. Затяжку крепежа выполнять крестообразно и равномерно: перетяжка мягкой резины 45-65 Шор А приводит к выдавливанию прокладки из стыка. Подрезка выполняется острым ножом по шаблону.

Резиномир поставляет прокладки поштучно по чертежу заказчика, выполняет раскрой и вырубку по заданным размерам, отгружает со склада; возможна доставка в Москву.
