Прокладка УРТ по чертежу МВП-9,5(а)-00.27.851-01 / Техпластина 10 МБС-С ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

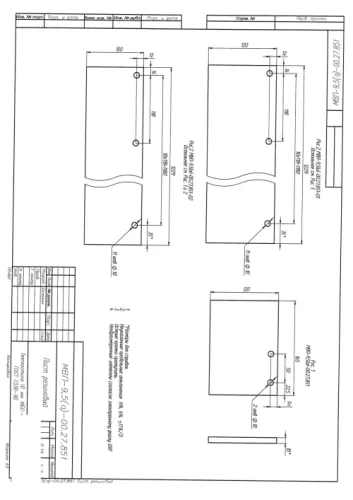

Прокладка изготавливается вырубкой по чертежу МВП-9,5(а)-00.27.851-01 из технической резиновой пластины марки МБС-С толщиной 10 мм. Изделие предназначено для уплотнения фланцевых и разъёмных соединений узла УРТ в составе изделия МВП-9,5(а). Применяется там, где рабочей средой служат нефтепродукты, масла, топливо и воздух: на топливораздаточном и насосном оборудовании, в трубопроводной арматуре и при ремонте агрегатов, где требуется точное повторение посадочного контура детали.
Характеристики и что они значат
- Толщина 10 мм — солидный запас на компенсацию неровностей и перекосов фланцев; прокладка держит форму при установке и не выдавливается при равномерной затяжке крепежа.
- Марка МБС-С — резина маслобензостойкая, не набухает и не теряет сечение в контакте с бензином, керосином и минеральными маслами, в отличие от общего назначения.
- Твёрдость 50–65 ед. Шор А — средняя степень: материал достаточно эластичен, чтобы обжаться по микронеровностям фланца, и достаточно плотен, чтобы не течь под нагрузкой.
- Температура от -30 до +80 °C — рабочий диапазон для наружных установок и агрегатов без нагрева паром; за верхним пределом резина стареет ускоренно.
- Без армирования — однородный массив резины, деталь легко подрезать по месту и подгонять отверстия под крепёж.
Соответствие стандарту
Материал прокладки — техническая резиновая пластина по ГОСТ 7338-90, класс МБС средней твёрдости. Геометрия изделия выполняется по обозначению МВП-9,5(а)-00.27.851-01. На каждую партию предоставляется паспорт качества с указанием марки резины и стандарта на материал.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении на поддонах, в горизонтальном положении, без перегибов и подвешивания, вдали от отопительных приборов, прямого солнечного света и источников озона. Перед монтажом очистите привалочные плоскости от старого уплотнения и заусенцев, проверьте совпадение отверстий с чертежом. Затяжку крепежа ведите крест-накрест равномерно: перетяжка резины толщиной 10 мм приводит к выдавливанию материала в проточку и потере герметичности. Повторное использование снятой прокладки не рекомендуется.
Резиномир изготавливает детали по чертежам и эскизам заказчика, выполняет раскрой листовой резины по заданным размерам, отгружает изделия со склада поштучно и партиями. Возможна доставка в Москву и отгрузка транспортными компаниями по России.
Частые вопросы о товаре
Рабочий диапазон материала МБС-С — от -30 до +80 °C. В этих пределах резина сохраняет эластичность и уплотняющие свойства. Для более высоких температур или агрессивных сред подбирается другая марка пластины по ГОСТ 7338-90.
Резина неармированная, поэтому подрезка выполняется острым ножом с частой правкой лезвия, отверстия — просечкой нужного диаметра. Толщина 10 мм требует резки в несколько проходов, чтобы кромка осталась ровной, без вырывов.
Замена допустима, если материал стоек к нефтепродуктам и совпадает по толщине 10 мм и твёрдости 50-65 ед. Шор А. Прокладки общего назначения в бензине и масле набухают. Если есть сомнения, пришлите чертёж или фото детали — мы подберём замену по нему.
На отгружаемую партию предоставляется паспорт качества с указанием марки резины МБС-С и стандарта ГОСТ 7338-90 на материал, а также отгрузочные документы. Изделие изготовлено по обозначению МВП-9,5(а)-00.27.851-01.
| Толщина | 10 мм |
| Тип изделия | Прокладка |
| Марка резины | МБС-С (маслобензостойкая, средней твёрдости) |
| Тип резины | Маслобензостойкая (МБС) |
| Твёрдость по Шору А | 50-65 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение фланцевых и разъёмных соединений |
| Стойкость к маслам и бензину | Стойкая к маслам, бензину, керосину |
| Температура эксплуатации | от -30 до +80 °C |
| Форма поставки | Готовое изделие (вырубленная прокладка) |
| Цвет | Чёрный |
| Материал | Пластина техническая резиновая МБС-С |
| Применяемость | Узел УРТ, изделие МВП-9,5(а) |
| Обозначение | МВП-9,5(а)-00.27.851-01 |
| Степень твёрдости | Средней твёрдости (С) Шор А |
| Среда | Нефтепродукты, масла, топливо, воздух |
| Армирование | Без армирования |
| Единица измерения | шт. |
| Способ изготовления | Вырубка/резка по чертежу |
| Изготовление | По чертежу заказчика |
