Прокладка УРТ по чертежу МВП-9,5(а)-00.27.851-02 / Техпластина 10 МБС-С ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

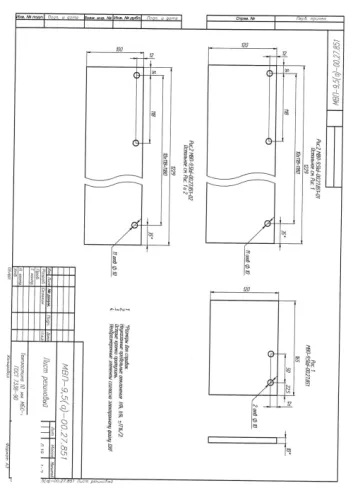

Прокладка изготавливается вырубкой по чертежу МВП-9,5(а)-00.27.851-02 из резиновой техпластины марки МБС-С толщиной 10 мм. Изделие предназначено для уплотнения неподвижных фланцевых соединений установки МВП-9,5(а) и аналогичных узлов, работающих в контакте с нефтепродуктами, маслами, бензином и воздухом. Применяется при ремонте и комплектации насосного и ёмкостного оборудования, трубопроводной арматуры, а также крышек и люков технологических аппаратов.
Характеристики и что они значат
- Толщина 10 мм — достаточный запас на компенсацию неровностей и коробления фланцев; прокладка обжимается без выдавливания и перекрывает риски механической обработки.
- Марка МБС-С — маслобензостойкая резина, не набухает и не теряет упругость в среде нефтепродуктов, масел и бензина.
- Твёрдость 50–70 ед. Шор А — средняя степень: материал уплотняет при умеренном усилии затяжки шпилек и при этом не растекается под нагрузкой.
- Температура от -30 до +80 °C — рабочий диапазон для наружных и цеховых узлов; для пара и горячих масел выше +80 °C материал не применяют.
- Без армирования — прокладка эластична по всей плоскости, легко ложится на фланец и повторяет его геометрию.
Соответствие стандарту
Исходная техпластина соответствует ГОСТ 7338-90, геометрия детали выполняется по чертежу МВП-9,5(а)-00.27.851-02. На партию предоставляется паспорт качества с указанием марки, толщины и даты изготовления.
Хранение и монтаж
Хранить в сухом закрытом помещении, на поддонах или стеллажах, в горизонтальном положении без перегибов и подвешивания, вдали от нагревательных приборов, масел и прямых солнечных лучей. Перед установкой очистите привалочные поверхности от старого уплотнения и загрязнений, проверьте совпадение отверстий с чертежом. Затягивайте крепёж крест-накрест равномерно, избегая перетяжки: резина толщиной 10 мм даёт заметную осадку. Доработка контура выполняется острым ножом по шаблону.
Резиномир изготавливает детали по чертежам и эскизам заказчика, выполняет раскрой техпластины под нужные размеры, отгружает со склада; доставка в Москву и другие регионы.
Частые вопросы о товаре
Рабочий диапазон резины МБС-С — от -30 до +80 °C. В этих пределах материал сохраняет упругость и стойкость к маслам и бензину. Для более горячих сред, пара и агрессивных химикатов подбирают резину другой марки.
Толщина 10 мм режется острым сапожным или монтажным ножом по шаблону, отверстия удобно пробивать просечкой нужного диаметра. Рез ведут в один проход по линейке, чтобы кромка осталась ровной и не образовалось заусенцев.
Возможна замена на техпластину МБС-С той же толщины 10 мм по ГОСТ 7338-90 с раскроем по чертежу, при менее жёстких требованиях по маслостойкости — на другие марки. Если есть сомнения, отправьте чертёж или фото детали — мы подберём замену по размерам.
На отгружаемую партию оформляется паспорт качества с указанием марки резины МБС-С, толщины 10 мм и ссылкой на ГОСТ 7338-90, а также товарная накладная и счёт-фактура. По запросу прикладываем копии документов на исходный материал.
| Толщина | 10 мм |
| Тип изделия | Прокладка |
| Марка резины | МБС-С (маслобензостойкая, средней твёрдости) |
| Твёрдость по Шору А | 50-70 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение неподвижных фланцевых соединений |
| Стойкость к маслам и бензину | Стойкая (маслобензостойкая) |
| Температура эксплуатации | от -30 до +80 °C |
| Форма поставки | Готовое изделие по чертежу |
| Цвет | Чёрный |
| Материал | Техпластина резиновая МБС-С |
| Применяемость | Установка МВП-9,5(а) |
| Обозначение | МВП-9,5(а)-00.27.851-02 |
| Степень твёрдости | Средней твёрдости (С) Шор А |
| Среда | Нефтепродукты, масла, бензин, воздух |
| Армирование | Без армирования |
| Единица измерения | шт |
| Способ изготовления | Вырубка/резка по чертежу заказчика |
| Изготовление | По чертежу заказчика |
