Прокладка УРТ по чертежу МВСЛ.ГР3.06.32000.03-01 / Пластина ТМКЩ-2 ГОСТ 7338-90
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.

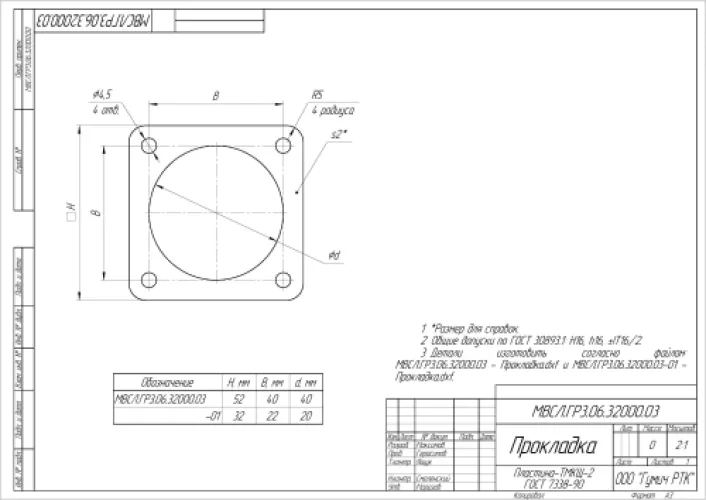

Плоская уплотнительно-разделительная прокладка, вырубленная по чертежу МВСЛ.ГР3.06.32000.03-01 из резиновой пластины марки ТМКЩ-2. Применяется для герметизации разъёмных соединений — фланцев трубопроводов воды и воздуха, крышек и люков ёмкостей, корпусных стыков аппаратов, работающих со слабыми растворами кислот и щелочей. Готовое изделие ставится на штатное место без подгонки.
Характеристики и что они значат
- Марка ТМКЩ-2 — тепло-, морозо-, кислото- и щелочестойкая резина второго класса: рабочие среды — воздух, вода, слабые растворы кислот и щелочей.
- Температура от -45 до +80 °C — прокладка сохраняет эластичность на неотапливаемых наружных участках зимой и не теряет форму на тёплых трубопроводах.
- Твёрдость 45–75 ед. по Шору А (степень С) — средняя жёсткость: материал обжимается фланцем и заполняет неровности, но не выдавливается из стыка при затяжке.
- Не стойкая к маслам и бензину — для нефтепродуктов нужна прокладка из маслобензостойкой резины, ТМКЩ здесь набухает.
- Без армирования — однородная резина по всей толщине, деталь можно дорабатывать по месту, отверстия пробиваются просечкой.
Соответствие стандарту
Материал изготовлен по ГОСТ 7338-90 на пластины резиновые технические, геометрия детали — по чертежу МВСЛ.ГР3.06.32000.03-01. На каждую партию оформляется паспорт качества с указанием марки резины и стандарта.
Хранение и монтаж
Храните прокладки в сухом закрытом помещении, на поддонах или стеллажах, вдали от отопительных приборов, прямых солнечных лучей и агрессивных паров. Изделия укладывайте плашмя, без перегибов и скручивания, чтобы не появились остаточные складки. Перед установкой очистите фланцы от старого уплотнения и заусенцев, проверьте совпадение отверстий, затягивайте крепёж крест-накрест равномерно. Резать и подгонять ТМКЩ удобно острым ножом по шаблону или просечкой.
Компания «Резиномир» изготавливает детали по чертежам и раскраивает пластину под размеры заказчика, отгрузка ведётся со склада, доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон эксплуатации резины ТМКЩ-2 — от -45 до +80 °C. Этого достаточно для наружных трубопроводов воды и воздуха зимой и для тёплых узлов. Для более горячих сред и открытого пламени такая прокладка не предназначена.
Нет. ТМКЩ не стойкая к маслам и нефтепродуктам: резина набухает, теряет твёрдость и уплотнение нарушается. Для таких сред применяют прокладки из маслобензостойких марок резины — подберём аналог по вашей среде и рабочему давлению.
Пластина неармированная, твёрдость 45–75 ед. по Шору А, поэтому режется острым ножом по шаблону или ленточным ножом, отверстия пробиваются просечкой. Кромку ведите одним движением, чтобы срез был ровным и не пилообразным.
Заменой служит аналогичная деталь из пластины ТМКЩ по ГОСТ 7338-90 той же толщины и с тем же расположением отверстий. Если в совместимости есть сомнения, пришлите чертёж или фото детали с размерами — подберём замену и изготовим по вашим данным.
| Тип изделия | Прокладка |
| Марка резины | ТМКЩ-2 |
| Твёрдость по Шору А | 45-75 ед. Шор А |
| ГОСТ | ГОСТ 7338-90 |
| Назначение | Уплотнение разъёмных соединений (уплотнительно-разделительная прокладка УРТ) |
| Стойкость к маслам и бензину | Не стойкая |
| Температура эксплуатации | от -45 до +80 °C |
| Форма поставки | Готовое изделие по чертежу |
| Цвет | Чёрный |
| Материал | Пластина резиновая техническая ТМКЩ |
| Применяемость | Изделия по чертежу МВСЛ.ГР3.06.32000.03-01 |
| Обозначение | МВСЛ.ГР3.06.32000.03-01 |
| Степень твёрдости | Средней твёрдости (С) Шор А |
| Форма (геометрическая) | Плоская, по чертежу |
| Среда | Воздух, вода, слабые растворы кислот и щелочей |
| Армирование | Без армирования (неармированная пластина) |
| Единица измерения | шт. |
| Способ изготовления | Вырубка/резка по чертежу |
| Расшифровка марки | Тепло-, морозо-, кислото-, щелочестойкая, класс 2 |
